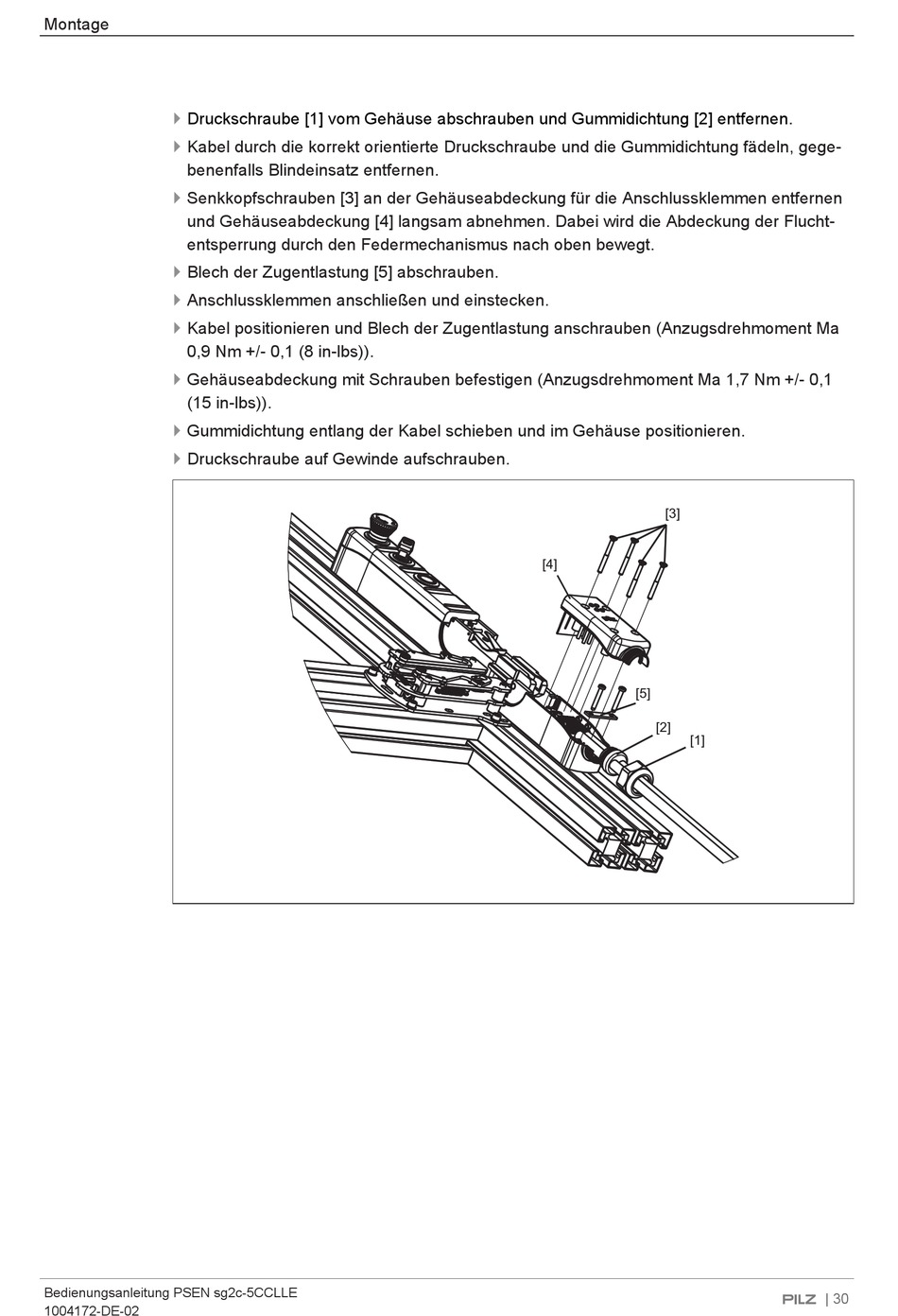

Montage
Druckschraube [1] vom Gehäuse abschrauben und Gummidichtung [2] entfernen.
}
Kabel durch die korrekt orientierte Druckschraube und die Gummidichtung fädeln, gege-
}
benenfalls Blindeinsatz entfernen.
Senkkopfschrauben [3] an der Gehäuseabdeckung für die Anschlussklemmen entfernen
}
und Gehäuseabdeckung [4] langsam abnehmen. Dabei wird die Abdeckung der Flucht-
entsperrung durch den Federmechanismus nach oben bewegt.
Blech der Zugentlastung [5] abschrauben.
}
Anschlussklemmen anschließen und einstecken.
}
Kabel positionieren und Blech der Zugentlastung anschrauben (Anzugsdrehmoment Ma
}
0,9 Nm +/- 0,1 (8 in-lbs)).
Gehäuseabdeckung mit Schrauben befestigen (Anzugsdrehmoment Ma 1,7 Nm +/- 0,1
}
(15 in-lbs)).
Gummidichtung entlang der Kabel schieben und im Gehäuse positionieren.
}
Druckschraube auf Gewinde aufschrauben.
}
Bedienungsanleitung PSEN sg2c-5CCLLE
1004172-DE-02
[3]
[4]
[5]
[2]
[1]
| 30
