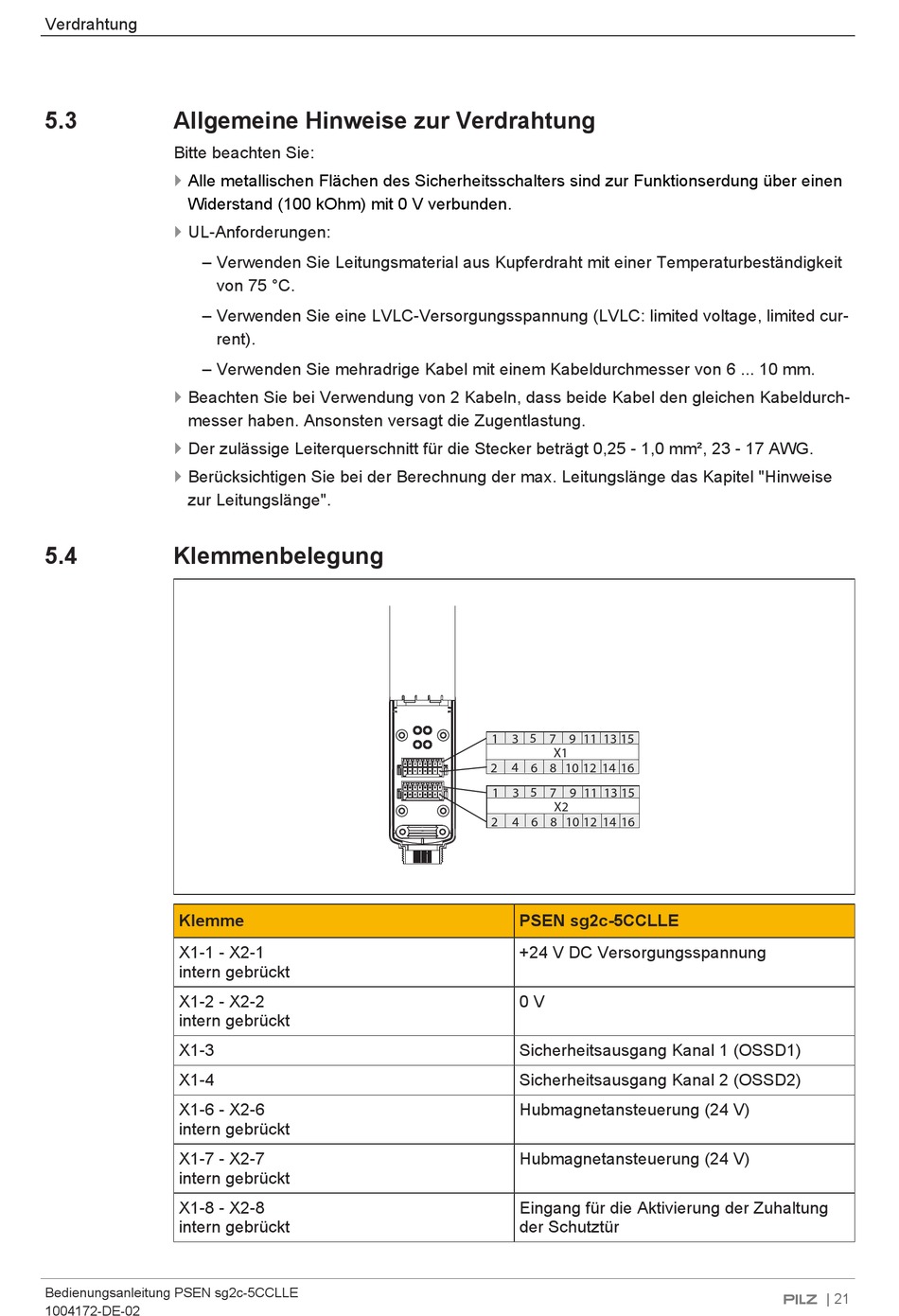

Verdrahtung
5.3
Allgemeine Hinweise zur Verdrahtung
Bitte beachten Sie:
Alle metallischen Flächen des Sicherheitsschalters sind zur Funktionserdung über einen
}
Widerstand (100 kOhm) mit 0 V verbunden.
UL-Anforderungen:
}
– Verwenden Sie Leitungsmaterial aus Kupferdraht mit einer Temperaturbeständigkeit
– Verwenden Sie eine LVLC-Versorgungsspannung (LVLC: limited voltage, limited cur-
– Verwenden Sie mehradrige Kabel mit einem Kabeldurchmesser von 6 ... 10 mm.
Beachten Sie bei Verwendung von 2 Kabeln, dass beide Kabel den gleichen Kabeldurch-
}
messer haben. Ansonsten versagt die Zugentlastung.
Der zulässige Leiterquerschnitt für die Stecker beträgt 0,25 - 1,0 mm², 23 - 17 AWG.
}
Berücksichtigen Sie bei der Berechnung der max. Leitungslänge das Kapitel "Hinweise
}
zur Leitungslänge".
5.4
Klemmenbelegung
Klemme
X1-1 - X2-1
intern gebrückt
X1-2 - X2-2
intern gebrückt
X1-3
X1-4
X1-6 - X2-6
intern gebrückt
X1-7 - X2-7
intern gebrückt
X1-8 - X2-8
intern gebrückt
Bedienungsanleitung PSEN sg2c-5CCLLE
1004172-DE-02
von 75 °C.
rent).
1
3 5 7 9 11 13 15
X1
2
4 6 8 10 12 14 16
1
3 5 7 9 11 13 15
X2
2
4 6 8 10 12 14 16
PSEN sg2c-5CCLLE
+24 V DC Versorgungsspannung
0 V
Sicherheitsausgang Kanal 1 (OSSD1)
Sicherheitsausgang Kanal 2 (OSSD2)
Hubmagnetansteuerung (24 V)
Hubmagnetansteuerung (24 V)
Eingang für die Aktivierung der Zuhaltung
der Schutztür
| 21
