6 • Einleitung
NT 40-EN-RS / RS-EN (EtherNet/IP Adapter / Modbus RTU)
Arbeitet das Modbus RTU Protokoll als Master, so ist eine Überwachung
der Modbus RTU Slaves (Supervision) möglich. Ein bitcodiertes Statusfeld
in den Daten zum EtherNet/IP Scanner gibt dann Auskunft über den
aktuellen Zustand der Modbus RTU Slaves. Die Slave-Überwachung ist im
Abschnitt Status- und Fehlerbits der Modbus-Slaveteilnehmer beschrieben.
Für die Konfigurierung wird das mitgelieferte Parametrierung- und
Diagnoseprogramm verwendet. Dieses Tool ist in einem eigenen Manual
beschrieben.

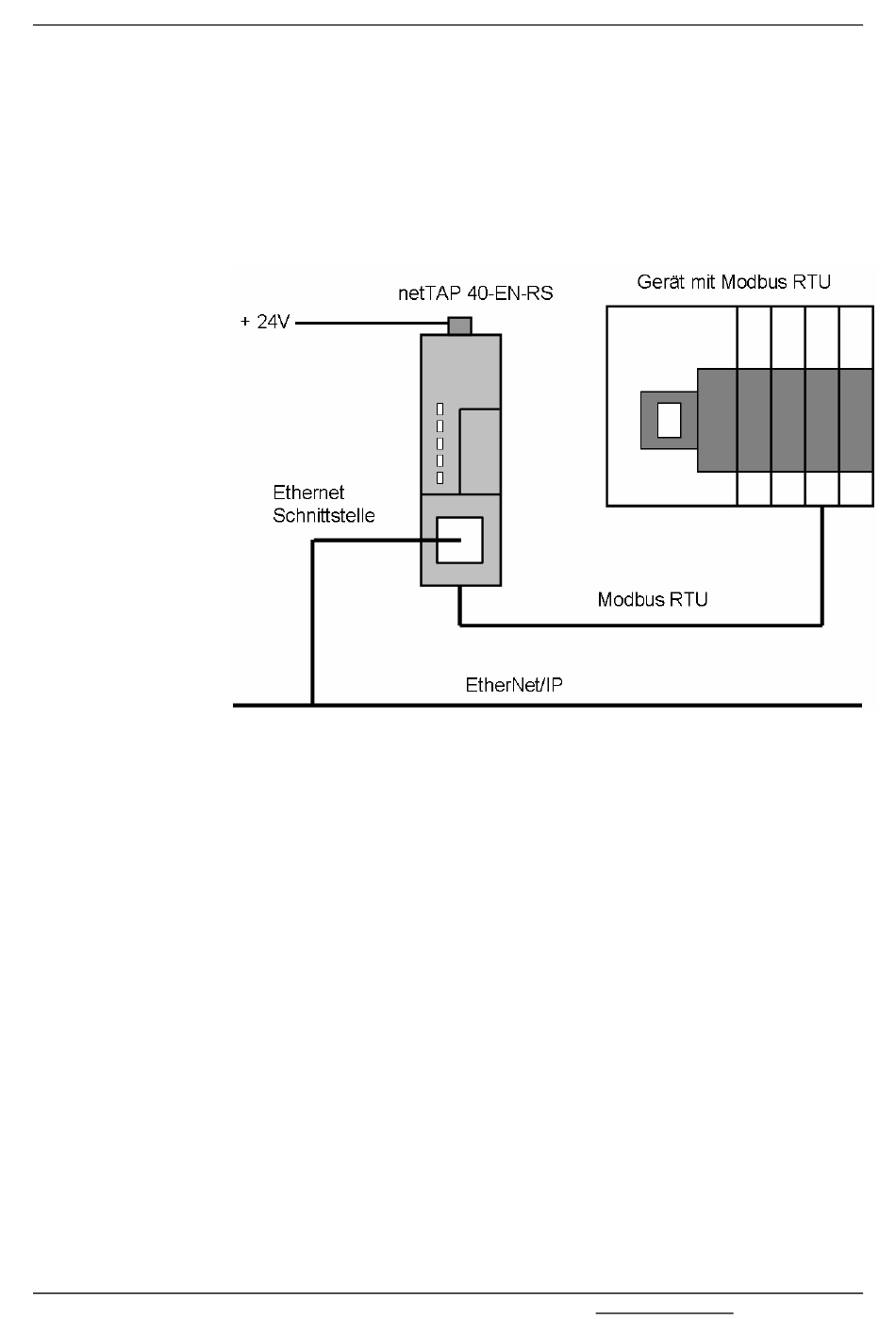

Die folgende Abbildung zeigt den Anschluss der Geräte an den netTAP.
Abbildung 1: Anschluss der Geräte am netTAP 40-EN
Werte mit einem angehängten Buchstaben ‚h' sind in hexadezimaler
Schreibweise. Werte ohne nachfolgenden Buchstaben sind in dezimaler
Schreibweise (Beispielsweise: 1Eh = 30).
Copyright • Hilscher Gesellschaft für Systemautomation mbH • Br:NTEISMBR#1DE
