sportplus SP-MR-008 Gebrauchsanweisung Seite 11

5. MONTAGEANLEITUNG

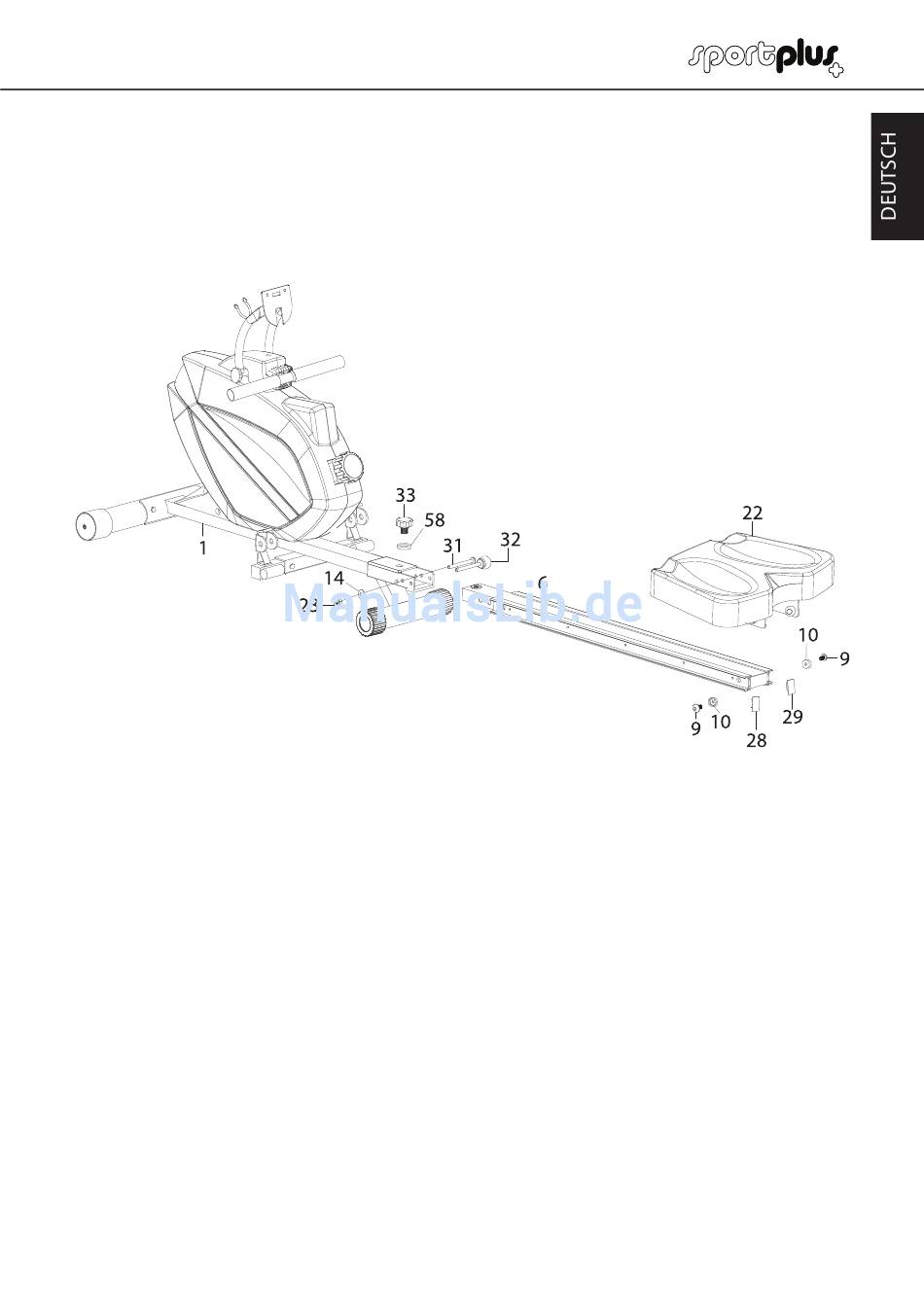

2. Schritt
Entfernen Sie die Inbusschraube (31) und Ziehen Sie den Sicherungsstift (32) aus dem
Hauptrahmen (1). Danach schieben Sie die Rollschiene (6) in den Hauptrahmen (1). Befestigen
Sie die Rollschiene zuerst mit einer Inbusschraube (31), einer Unterlegscheibe (14) und einer
Hutmutter (23), dann fixieren Sie den Schraubknopf (33) und eine Unterlegscheibe (58) am
Hauptrahmen (1). Zum Schluss stecken Sie den Sicherungsstift (32) wieder in das vordere Loch
im Hauptrahmen (1)
HINWEIS: Zum Zusammenklappen des Rudergerätes lösen Sie den Schraubknopf (33) und den
Sicherungsstift (32), dann können Sie die Rollschiene nach oben klappen. Zur Sicherung stecken
Sie, nach dem Hochklappen, den Sicherungsstift (32) wieder in den Hauptrahmen (1).
Entfernen Sie beide Inbusschrauben (9) und Abstandshalter (10) vom hinterem Ende der
Rollschiene (6). Schieben Sie den Sitz (22) auf die Rollschiene (6).
Montieren Sie die Abstandhalter (10) an der Rollschiene (6) mit je einer Inbusschrauben (9).
Außerdem montieren Sie die Endkappen (28/29) ans Ende der Rollschiene (6).
11
