Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für sportplus SP-MR-008
Inhaltszusammenfassung für sportplus SP-MR-008

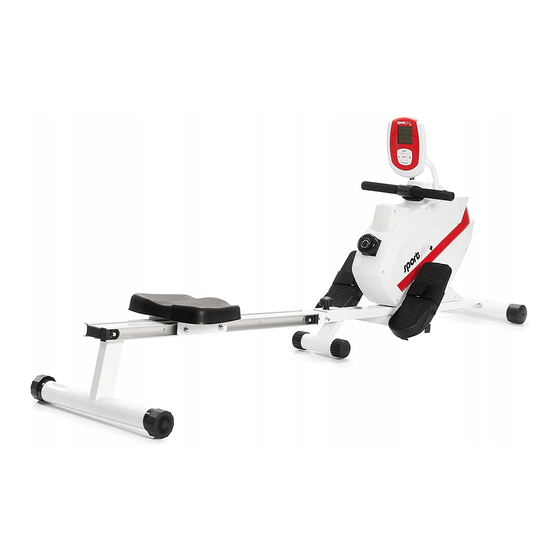

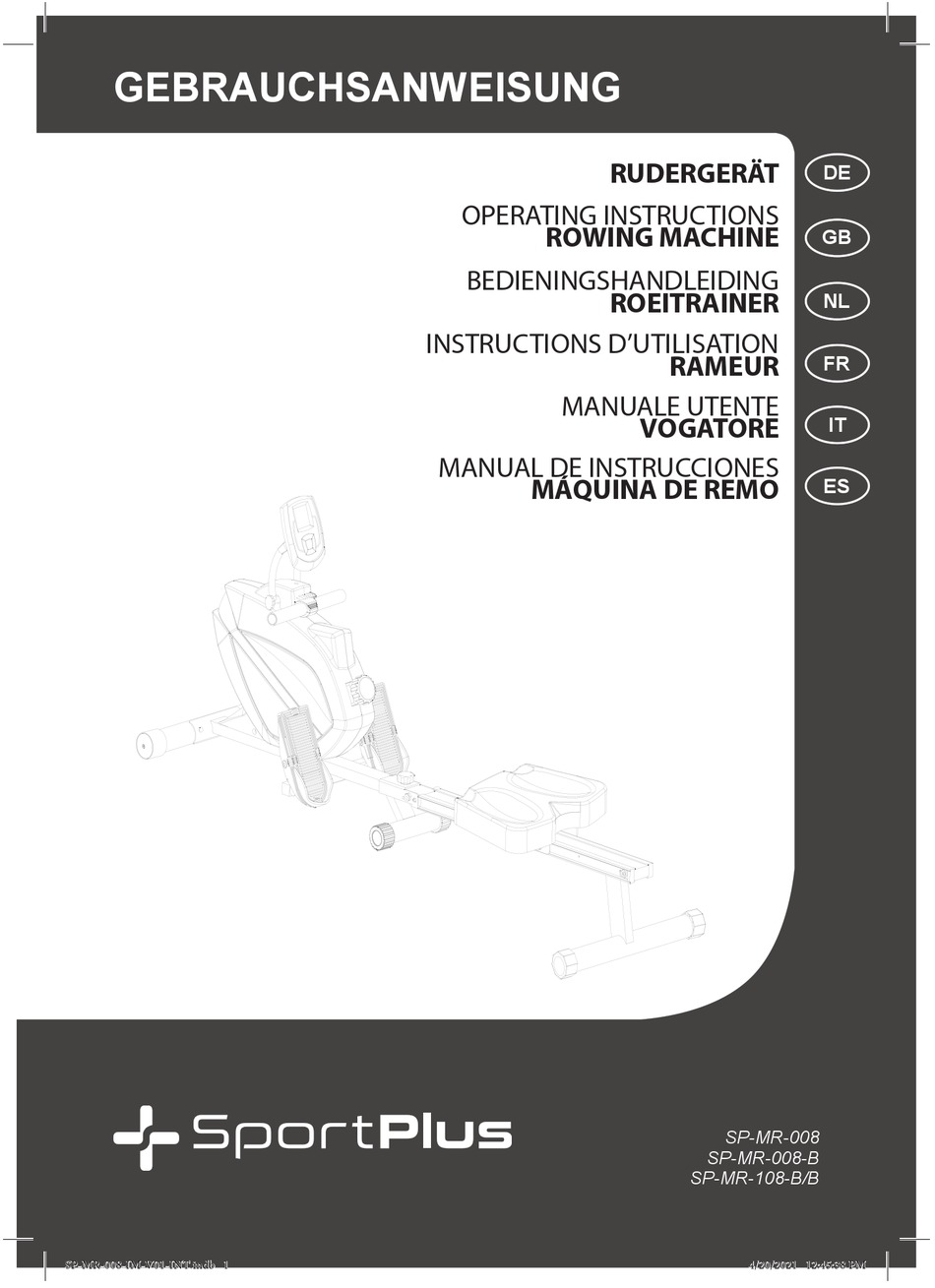

- Seite 1 GEBRAUCHSANWEISUNG RUDERGERÄT OPERATING INSTRUCTIONS ROWING MACHINE BEDIENINGSHANDLEIDING ROEITRAINER INSTRUCTIONS D’UTILISATION RAMEUR MANUALE UTENTE VOGATORE MANUAL DE INSTRUCCIONES MÁQUINA DE REMO SP-MR-008 SP-MR-008-B SP-MR-108-B/B SP-MR-008-IM-V01-INT.indb 1 4/20/2021 12:45:38 PM...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrte Kundin, Sehr geehrter Kunde, Wir gratulieren Ihnen zu Ihrem neuen Sportplus Produkt und sind überzeugt, dass Sie mit diesem Produkt zufrieden sein werden. Um eine stets optimale Funktion und Leistungsbereitschaft Ihres Produktes zu gewährleisten, haben wir eine Bitte an Sie: •... -
Seite 3: Sicherheitshinweise
Reparaturen k nnen erhebliche Gefahren für den Benutzer entstehen. Benutzen Sie dieses Produkt ausschließlich für die Zwecke, die in der Bedienungsanleitung beschrieben werden. • Schützen Sie das Produkt vor Wasserspritzern, Feuchtigkeit, hohen Temperaturen und direkter Sonneneinstrahlung. SP-MR-008-IM-V01-INT.indb 3 4/20/2021 12:45:39 PM... -
Seite 4: Übungsbereich
B. Gummifüße Spuren hinterlassen. 2. ÜBUNGSBEREICH Sorgen Sie stets für ausreichend Platz um das Produkt herum, mit einem Minimum von 60 cm auf jeder Seite. Dadurch ist sichergestellt, dass der Benutzer im Notfall schnell und sicher absteigen kann. SP-MR-008-IM-V01-INT.indb 4 4/20/2021 12:45:39 PM... -
Seite 5: Explosionszeichnung
3. EXPLOSIONSZEICHNUNG SP-MR-008-IM-V01-INT.indb 5 4/20/2021 12:45:40 PM... -
Seite 6: Teileliste
Sitzhalterung Sitz Mutter M8 Achse für Sitzhalterung Rolle für Sitzhalterung Schraube M5*15 Endkappe Rollschiene 30*60 Endkappe untere Rollschiene Endkappe rechte Rollschiene Endkappe mittlerer Standfuß Schraube M8*80 Sicherungsstift Schraubknopf Keilriemen Zugseil mit Spule Halterung Spule Computer SP-MR-008-IM-V01-INT.indb 6 4/20/2021 12:45:40 PM... - Seite 7 Mutter M10 Unterlegscheibe Schraube M5*10 Linker Seitendeckel Rechter Seitendeckel Schraube ST5*15 Schraube ST5*15 Schraube M8*16 Lager 6000z Sensorkabel 1 Schraube ST4*15 Schaumstoff Achse Schraube Sensorkabel 2 Handgriffabdeckung, vorn Handgriffabdeckung, hinten Selbstschneidende Schraube ST4 x 16 SP-MR-008-IM-V01-INT.indb 7 4/20/2021 12:45:40 PM...
- Seite 8 4. TEILELISTE Auf dieser Seite finden Sie alle Teile, die in den folgenden Schritten montiert werden. Beschreibung Hauptrahmen Standfuß vorne Standfuß hinten Aluminium-Rollschiene Pedalhalterung Linkes Pedal Rechtes Pedal Sitz Computer SP-MR-008-IM-V01-INT.indb 8 4/20/2021 12:45:41 PM...
- Seite 9 Alle diese Teile liegen auf einer Blisterkarte eingeschweißt der Kartonverpackung bei. M10*75mm 2 Stk. Ø10*Ø22mm 2 Stk. M8*45mm 2 Stk. 1 Stk. 1 Stk. 2 Stk. 1 Stk. Ø8*Ø17mm 6Stk. 1 Stk. 1 Stk. M10mm 2 Stk. M8*16mm 6mm 1 Stk. 4 Stk. SP-MR-008-IM-V01-INT.indb 9 4/20/2021 12:45:41 PM...
-
Seite 10: Montageanleitung
5. MONTAGEANLEITUNG 1. Schritt Nehmen Sie den vorderen Standfuß (2) mit den integrierten Transportrollen zur Hand und fixieren Sie diesen mit 2 Schrauben (55), 2 Unterlegscheiben (56) sowie 2 Muttern (57) am Hauptrahmen (1). SP-MR-008-IM-V01-INT.indb 10 4/20/2021 12:45:41 PM... - Seite 11 Rollschiene (6). Schieben Sie den Sitz (22) auf die Rollschiene (6). Montieren Sie die Abstandhalter (10) an der Rollschiene (6) mit je 1 Schraube (9). Außerdem montieren Sie die Endkappen (28/29) ans Ende der Rollschiene (6). SP-MR-008-IM-V01-INT.indb 11 4/20/2021 12:45:41 PM...
- Seite 12 2 Muttern (15) im U-Profil am Hauptrahmen (1) (siehe Detailbild oben rechts). Befestigen Sie die linke Pedale (17L) an der linken Aufnahme der Pedalhalterung (12). Sichern Sie die Verbindung mit 2 Schrauben (18). Wiederholen Sie den Vorgang für die rechte Pedale (17R). SP-MR-008-IM-V01-INT.indb 12 4/20/2021 12:45:42 PM...
- Seite 13 Hinweis: Der mittlere Standfuß hat im ausgeklappten Zustand keine Funktion und berührt den Boden daher nicht. Dieser dient nur als Standfuß, wenn die Laufschiene hochgeklappt ist. Überprüfen Sie vor dem Trainingsbeginn nochmals die Befestigung aller Schrauben und Muttern. SP-MR-008-IM-V01-INT.indb 13 4/20/2021 12:45:43 PM...
-
Seite 14: Zusammenklappen/Ausklappen
Ziehen Sie den Sicherungsstift (32) und den Schraubknopf (33) aus dem Gelenk heraus. • Klappen Sie die Aluminium-Rollschiene (6) ein. • Befestigen Sie die Aluminium-Rollschiene (6) mit dem Sicherungsstift (32) und dem Schraubknopf (33). Auseinanderklappen • Wie beim Zusammenklappen, jedoch in umgekehrter Reihenfolge. SP-MR-008-IM-V01-INT.indb 14 4/20/2021 12:45:44 PM... -
Seite 15: Bedienung Des Computers
, um die Trainingszielvorgaben der mittels der Mode-Taste ausgewählten Funktion zu verändern. RESET: Drücken Sie die Taste Reset, um alle Werte auf 0 zurück zu setzen. RECOVERY: Drücken Sie die Taste RECOVERY, um Ihren Erholungspuls zu ermitteln. SP-MR-008-IM-V01-INT.indb 15 4/20/2021 12:45:44 PM... -
Seite 16: Funktionen
Der Computer schaltet sich automatisch nach 4 Minuten ab, wenn er kein Signal erhält. Sollte am Computer keine oder nur teilweise eine Anzeige erscheinen, tauschen Sie die Batterien aus. Der Computer wird mit 2 „AA”-Batterien betrieben. SP-MR-008-IM-V01-INT.indb 16 4/20/2021 12:45:44 PM... -
Seite 17: Trainingstipps
Sie diese umgehend von Ihrem Fachhändler beheben. Sollten Mängel innerhalb der Gewährleistung auftauchen kontaktieren Sie bitte unseren Service. • Die Sicherheit des Produktes kann nur garantiert werden, wenn alle Teile regelmäßig auf Verschleiß und Schäden untersucht werden. Verschlissene Teile müssen umgehend ersetzt werden. SP-MR-008-IM-V01-INT.indb 17 4/20/2021 12:45:44 PM... -
Seite 18: Entsorgungshinweise
Keine Kabelverbindung überprüfen. Kabelverbindung. Wenn dies nicht hilft, Service anrufen. Mechanik Fehlende Teile. Verpackung überprüfen. Service anrufen. Rudergerät Der Reibung uietschendes Teil mit dickfl ssigem quietscht. ausgesetzte Teile sind oder Fett schmieren. nicht ausreichend geschmiert. SP-MR-008-IM-V01-INT.indb 18 4/20/2021 12:45:44 PM... -
Seite 19: Reklamationen & Gewährleistungen
Anschrift. Die Kosten und die Gefahr des Verlustes für unaufgeforderte Zusendungen gehen zu Lasten des Absenders. Wir behalten uns vor, die Annahme unaufgeforderter Zusendungen zu verweigern oder entsprechende Waren an den Absender unfrei bzw. auf dessen Kosten zurückzusenden. SP-MR-008-IM-V01-INT.indb 19 4/20/2021 12:45:44 PM... -
Seite 20: Gewährleistungsbestimmungen
14. GEWÄHRLEISTUNGSBESTIMMUNGEN SportPlus versichert, dass das Produkt, auf das sich die Gewährleistung bezieht, aus qualitativ hochwertigen Materialien hergestellt und mit äußerster Sorgfalt überprüft wurde. Voraussetzung für die Gewährleistung ist die Bedienung und der ordentliche Aufbau gemäß Bedienungsanleitung. Durch unsachgemäße Nutzung und / oder unsachgemäßen Transport kann die Gewährleistung entfallen. - Seite 116 Línea telefónica: +34 - 932 204 048 (Las tasas de llamada serán sufragados por su compañía telefónica / su contrato de teléfono.) Correo electrónico: service@sportplus.org URL: https://sportplus.de/ Latupo GmbH Stahltwiete 21 22761 Hamburg Germany SP-MR-008-IM-V01-INT.indb 116 4/20/2021 12:46:20 PM...
