4 Uso VSW 15-35 I
4.2

Panoramica degli elementi di comando

È possibile accedere agli elementi di comando della mo-
dulo satellitare dopo aver aperto lo sportello del rivesti-
mento.
8
7

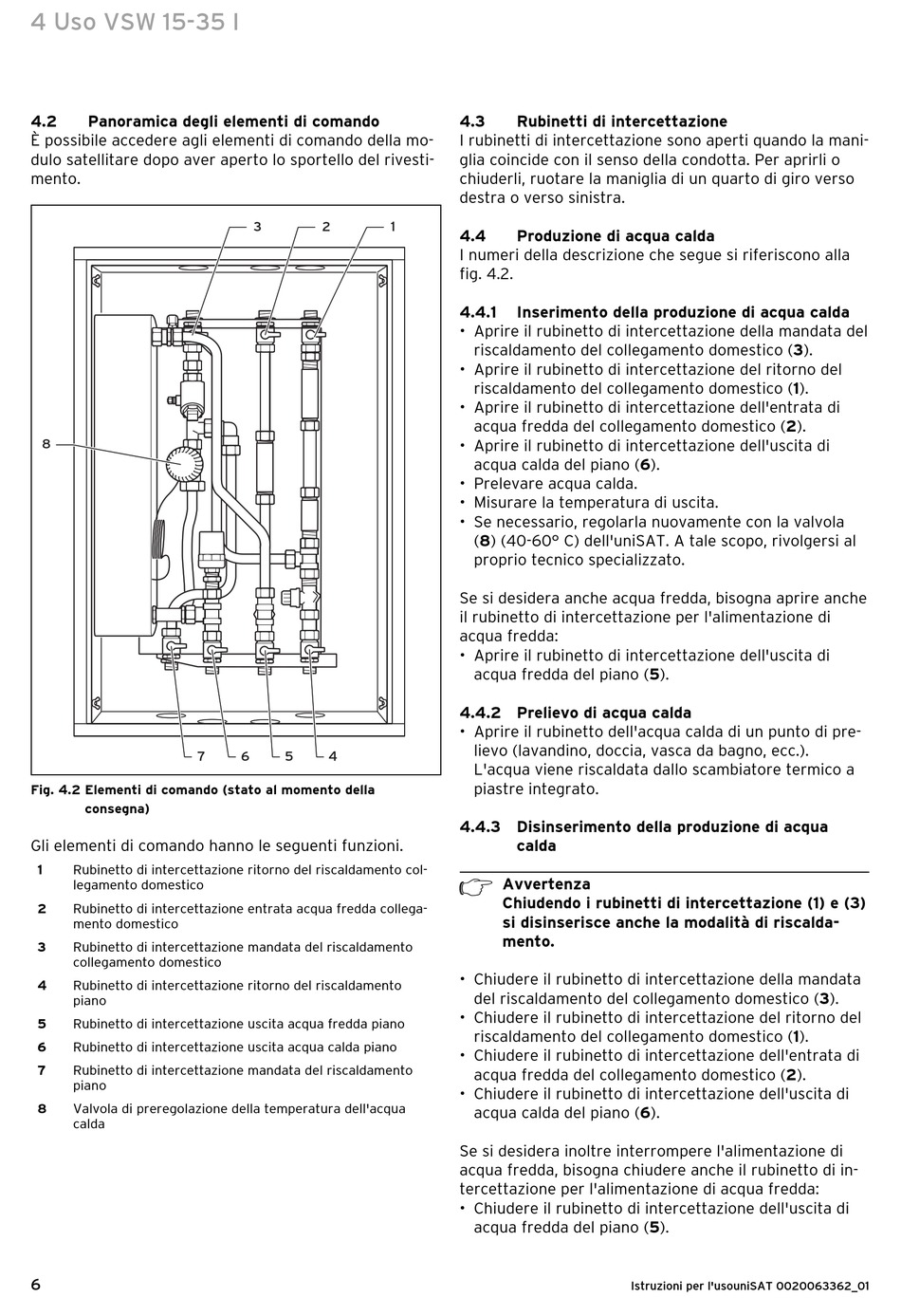

Fig. 4.2 Elementi di comando (stato al momento della
consegna)
Gli elementi di comando hanno le seguenti funzioni.
1 Rubinetto di intercettazione ritorno del riscaldamento col-
legamento domestico
2 Rubinetto di intercettazione entrata acqua fredda collega-
mento domestico
3 Rubinetto di intercettazione mandata del riscaldamento
collegamento domestico
4 Rubinetto di intercettazione ritorno del riscaldamento
piano
5 Rubinetto di intercettazione uscita acqua fredda piano
6 Rubinetto di intercettazione uscita acqua calda piano
7 Rubinetto di intercettazione mandata del riscaldamento
piano
8 Valvola di preregolazione della temperatura dell'acqua
calda
6
3 2 1
6 5 4
4.3

Rubinetti di intercettazione

I rubinetti di intercettazione sono aperti quando la mani-
glia coincide con il senso della condotta. Per aprirli o
chiuderli, ruotare la maniglia di un quarto di giro verso
destra o verso sinistra.
4.4

Produzione di acqua calda

I numeri della descrizione che segue si riferiscono alla
fig. 4.2.
4.4.1

Inserimento della produzione di acqua calda

• Aprire il rubinetto di intercettazione della mandata del
riscaldamento del collegamento domestico (3).
• Aprire il rubinetto di intercettazione del ritorno del
riscaldamento del collegamento domestico (1).
• Aprire il rubinetto di intercettazione dell'entrata di
acqua fredda del collegamento domestico (2).
• Aprire il rubinetto di intercettazione dell'uscita di
acqua calda del piano (6).
• Prelevare acqua calda.
• Misurare la temperatura di uscita.
• Se necessario, regolarla nuovamente con la valvola
(8) (40-60° C) dell'uniSAT. A tale scopo, rivolgersi al
proprio tecnico specializzato.
Se si desidera anche acqua fredda, bisogna aprire anche
il rubinetto di intercettazione per l'alimentazione di
acqua fredda:
• Aprire il rubinetto di intercettazione dell'uscita di
acqua fredda del piano (5).

4.4.2 Prelievo di acqua calda

• Aprire il rubinetto dell'acqua calda di un punto di pre-
lievo (lavandino, doccia, vasca da bagno, ecc.).
L'acqua viene riscaldata dallo scambiatore termico a
piastre integrato.
4.4.3 Disinserimento della produzione di acqua
calda
h Avvertenza
Chiudendo i rubinetti di intercettazione (1) e (3)
si disinserisce anche la modalità di riscalda-
mento.
• Chiudere il rubinetto di intercettazione della mandata
del riscaldamento del collegamento domestico (3).
• Chiudere il rubinetto di intercettazione del ritorno del
riscaldamento del collegamento domestico (1).
• Chiudere il rubinetto di intercettazione dell'entrata di
acqua fredda del collegamento domestico (2).
• Chiudere il rubinetto di intercettazione dell'uscita di
acqua calda del piano (6).
Se si desidera inoltre interrompere l'alimentazione di
acqua fredda, bisogna chiudere anche il rubinetto di in-
tercettazione per l'alimentazione di acqua fredda:
• Chiudere il rubinetto di intercettazione dell'uscita di
acqua fredda del piano (5).
Istruzioni per l'usouniSAT 0020063362_01
