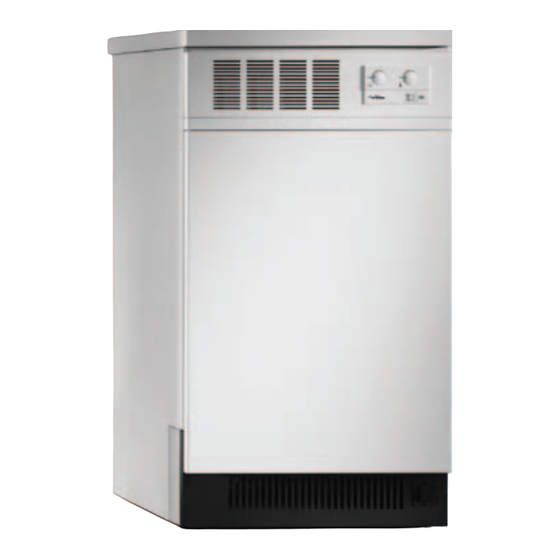

Elektrospeicherheizgerät
Vorschau ausblenden
Andere Handbücher für VSK 300/3:
- Installations- und montageanleitung (16 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Vaillant VSK 300/3
Inhaltszusammenfassung für Vaillant VSK 300/3
- Seite 1 Installations- und Wartungsanleitung Für den Fachhandwerker Installations- und Wartungsanleitung Elektro-Speicherheizgerät VSK 300/3 AT, DE Herausgeber/Hersteller Vaillant GmbH Berghauser Str. 40 D-42859 Remscheid Tel. +49 21 91 18‑0 Fax +49 21 91 18‑2810 info@vaillant.de www.vaillant.de...
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt Sicherheit ............. 3 Handlungsbezogene Warnhinweise ...... 3 Bestimmungsgemäße Verwendung ...... 3 Allgemeine Sicherheitshinweise ......3 Vorschriften (Richtlinien, Gesetze, Normen) ..4 Hinweise zur Dokumentation......5 Mitgeltende Unterlagen beachten......5 Unterlagen aufbewahren ........5 Gültigkeit der Anleitung.......... 5 Produktbeschreibung.......... 5 Produktaufbau ............ -
Seite 3: Sicherheit
Sicherheit 1 hinausgeht, gilt als nicht bestimmungs- Sicherheit gemäß. Nicht bestimmungsgemäß ist Handlungsbezogene Warnhinweise auch jede unmittelbare kommerzielle und industrielle Verwendung. Klassifizierung der handlungsbezogenen Warnhinweise Achtung! Die handlungsbezogenen Warnhinweise sind Jede missbräuchliche Verwendung ist unter- wie folgt mit Warnzeichen und Signalwör- sagt. -
Seite 4: Vorschriften (Richtlinien, Gesetze, Normen)
1 Sicherheit auf das Produkt und lehnen Sie diese auch nicht daran an. ▶ Trocknen Sie niemals brennbare Gegen- stände, insbesondere Textilien auf dem Produkt. ▶ Verdecken Sie nicht die Lufteintritts- und austrittsöffnungen. ▶ Legen Sie bei weichen bzw. druckempfind- lichen und nicht wärmebeständigen Fuß- und Teppichböden und zum Ausgleich von Unebenheiten eine entsprechende Unter-... -
Seite 5: Hinweise Zur Dokumentation
TÜV Rheinland Prüfzeichen / GS- Gültigkeit der Anleitung Zeichen Aufladeteil Diese Anleitung gilt ausschließlich für: Produkt - Artikelnummer 3/N/PE ~ 400 V Spannung 50 Hz VSK 300/3 302301 1/N/PE ~ 230 V 50 Hz Ladezeit Produktbeschreibung Speicherkapazität Entladeteil Das Produkt ist ein Elektro-Speicherheizgerät. -
Seite 6: Mindestabstände
4 Montage Mindestabstände Produkt öffnen Zubehör (Abdeckung, Sockelblende um Vorderwand, seitliche 63 mm stufenlos nach Blenden) hinten verstellbar 1 Ausgleichsblende Abdeckung vorn oder Vorsicht! 10 mm und 2 Aus- hinten 30 mm überste- Risiko eines Sachschadens und von gleichsblenden 20 mm hend montierbar Funktionsstörungen durch unsach- hoch (beiliegend) -
Seite 7: Produkthöhe Einstellen
Montage 4 Vorsicht! Risiko eines Sachschadens durch un- sachgemäße Handhabung Bei der Demontage der Produktinnenwand kann die Wärmedämmung, die an der Produktinnenwand befestigt ist, beschädigt werden. ▶ Achten Sie bei der Demontage der Pro- duktinnenwand darauf, dass die Wärme- dämmung nicht beschädigt wird. 15. -
Seite 8: Elektrische Installation Vorbereiten
4 Montage Elektrische Installation vorbereiten Bedingungen: Einbau in Küchenzeile ▶ Bemessen Sie die Länge der Anschlusskabel für Nieder- tarif-, Hochtarif- und Steuerstromkreis so, dass das Pro- dukt vor Einbau in die Einbaunische angeschlossen werden kann. – Sie können das Produkt dann später z. B. für War- tungsarbeiten ohne Abklemmen ganz aus der Ein- baunische herausziehen. -
Seite 9: Sockelblende Montieren
Montage 4 Ermitteln Sie das Maß S von der Aufstellfläche bis zur Unterkante der Möbelfront (1). Berechnen Sie das Maß X = H − S. Schrauben Sie Ventilatoreinschub mit zwei Befesti- Bohren Sie auf der Rückseite der Möbelfront nach obi- gungsschrauben (1) unten an der Innenwand fest. -
Seite 10: Installation
5 Installation der Möbelfront mit den beiliegenden Schrauben M4 (3) Hinweis und Muttern (2) an Bedienblende (1) montieren. Ein 1-phasiger Anschluss darf nach den tech- nischen Anschlussbedingungen (TAB) der EVU’s nur bis 2 kW erfolgen. ▶ Stellen Sie sicher, dass jeder Stromkreis, z. B. mit Siche- rungsautomaten, allpolig abtrennbar sind. -
Seite 11: Wiederinbetriebnahme
Übergabe an den Betreiber 7 – Wiederinbetriebnahme Je höher die Steuerspannung, je geringer die La- dung. Produkte, die bereits im Betrieb waren, können an einem anderen Ort wieder neu aufgestellt werden. Bedingungen: Schutztemperaturbegrenzer F1 abgeschaltet ▶ Stellen Sie sicher, dass Teile der Wärmedämmung oder ▶... -
Seite 12: Inspektion Und Wartung
2000 °C Der flächendeckende Kundendienst für ganz Österreich ist täglich von 0 bis 24 Uhr erreichbar. Vaillant Kundendienst- techniker sind 365 Tage für Sie unterwegs, sonn- und feier- ▶ Vergleichen Sie den Widerstand (Ω) und die Temperatur tags, österreichweit. -
Seite 13: Anhang Schaltplan
Anhang Anhang Schaltplan F2.2 F2.1 A2/Z2 A1/Z1 5°C 30°C 5°C 100°C N L1 L2 L3 zur Aufladeautomatik F2.2 Überhitzungsschutz zusatzheizung Hochtarif-Zuleitung 1/N/PE ~ 230 V Temperaturbegrenzer Ventilator Niedertarif-Zuleitung 3/N/PE~400 V oder Temperaturregler Aufladung 1/N/PE~230 V mit Brücken L1-L2 und L2-L3 Anzeige Zusatzheizung Auf- und Entladeregler 460 °C Thermoschütz... -
Seite 14: Technische Daten
Anhang Technische Daten verstellbar von 815 mm – 840 mm mit Vollverkleidungssatz (Zubehör) VSK 300/3 Speicherkapazität 24 kWh Nennwärmeleistung 3,0 kW Spannung 3/N/PE ~ 400 V; 1/N/PE ~ 230 V Breite 445 mm – 450 mm Höhe – 850 mm... - Seite 16 Berghauser Str. 40 D-42859 Remscheid Telefon 021 91 18‑0 Telefax 021 91 18‑2810 Vaillant Profi-Hotline 018 06 999120 (20 Cent/Anruf aus dem deutschen Festnetz, aus dem Mobilfunknetz max. 60 Cent/Anruf.) Vaillant Kundendienst 018 06 999150 (20 Cent/Anruf aus dem deutschen Festnetz, aus dem Mobilfunknetz max. 60 Cent/Anruf.) info@vaillant.de www.vaillant.de...
