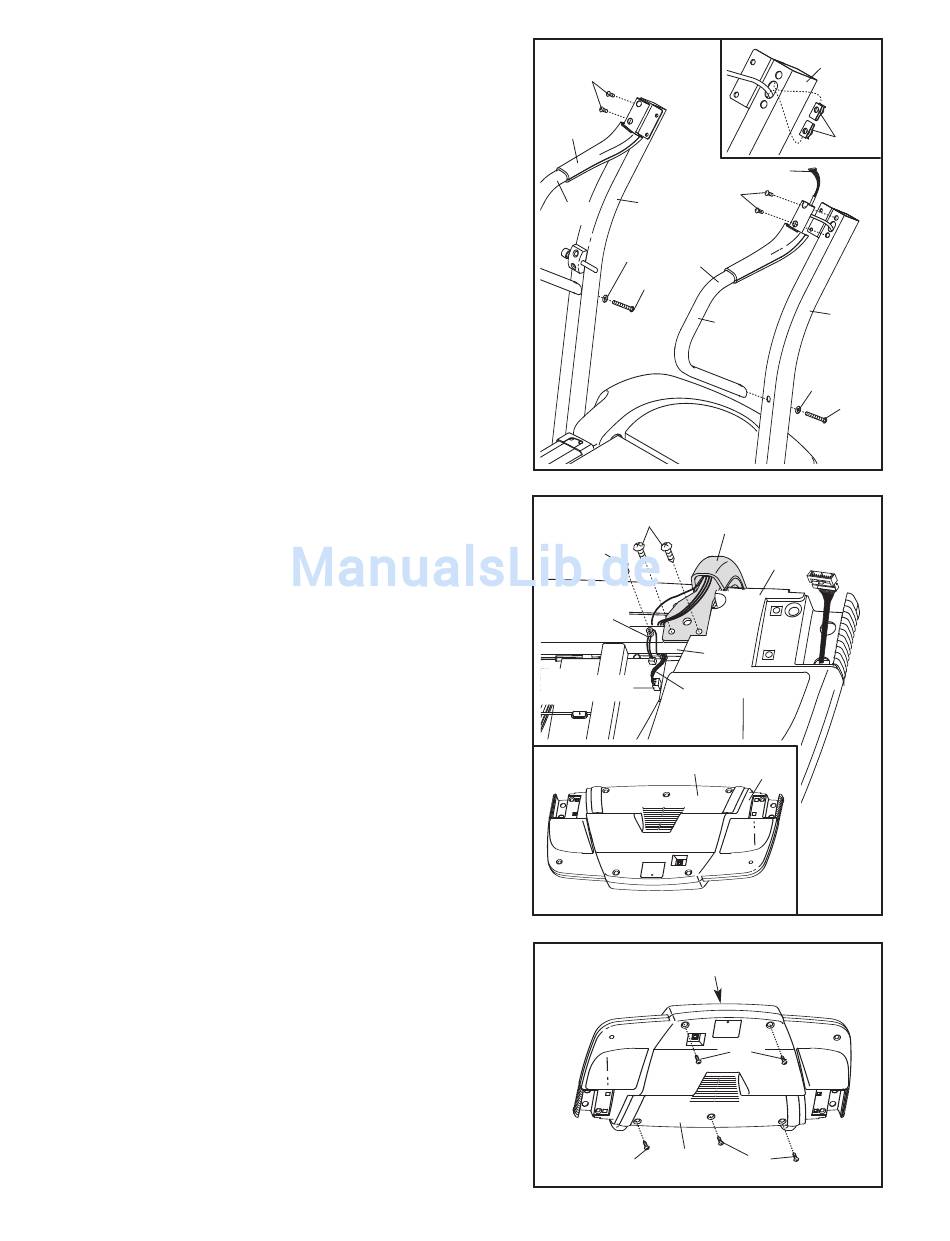

5. Siehe Nebenabbildung. Stellen Sie sicher, dass sich am
oberen Ende jedes Pfostens (96) zwei U-Muttern (112)
befinden. Anmerkung: Zusätzliche U-Muttern werden
evtl. mitgeliefert.
Identifizieren Sie die rechte und die linke Haltestange
(108) mit Hilfe der Aufkleber auf jeder Haltestange.
Halten Sie die rechte Haltestange dicht an den rechten
Pfosten (96) an, stecken Sie den Kabelbaum (118) in
das große Loch in der rechten Haltestange und führen
Sie ihn wie gezeigt aus dem oberen Ende heraus.
Halten Sie dann die rechte Haltestange (108) gegen den
rechten Pfosten (96). Drehen Sie eine 5/16" x 3 1/2"
Schraube (121), mit einer 5/16" Unterlegscheibe (130),
drei bis vier Umdrehungen in den rechten Pfosten und
das untere Ende der rechten Haltestange hinein. Drehen
Sie zwei 5/16" x 1" Schrauben (113) in das obere Ende
der rechten Haltestange und des rechten Pfostens.
Seien Sie vorsichtig, dass die Schrauben nicht in die
Haltestange fallen. Falls erforderlich, heben oder sen-
ken Sie die Haltestange, um die 5/16" x 1" Schrauben in
den Pfosten zu drehen. Ziehen Sie alle drei Schrauben
fest an.
Montieren Sie die linke Haltestange (108) auf gleiche
Weise an den linken Pfosten (96). Anmerkung: Im linken
Pfosten befindet sich kein Kabelbaum.
6. Sehen Sie sich die Nebenabbildung an. Drehen Sie den
Computer (101) mit der Oberseite nach unten und stellen
Sie ihn auf einer weichen Unterlage ab. Entfernen Sie die
Verpackungsbänder und die Computerrückseite (104).
Wenn sich an den Enden des Computerrahmens (80)
zwei Pulsstange-Schrauben (76) befinden, entfernen Sie
diese. Halten Sie die Enden der Pulsstange (77) gegen
den Computerrahmen und befestigen Sie die Pulsstange
mit vier Pulsstange-Schrauben am Computerrahmen
(76). Ziehen Sie die Pulsstange-Schrauben fest an.
Die Drähte dürfen nicht beschädigt werden.
Finden Sie den Pulsdraht, der von der Pulsstange aus-
geht (77). Schieben Sie den Pulsdraht (80) unter den
Computerrahmen und stecken Sie ihn in den in der
Abbildung gezeigten Anschlussstecker. Der Pulsdraht
muss sich leicht in den Anschlussstecker schieben
lassen; sollte dies nicht der Fall sein, drehen Sie den
Pulsdraht und stecken Sie ihn dann ein.
Befestigen Sie den in der Abbildung gezeigten
Erdleitungsdraht mit einer 1/2" Schraube am
Computerrahmen (52).
7. Befestigen Sie die Computerrückseite (104) mit fünf 3/4"
Schrauben (33) an der Computereinheit. Die Drähte
dürfen nicht beschädigt werden.
5
113
Links
96
108
130
121
6
76
52
Erdleitungs-
drähte
Stecker
7
33
8
119
118
113
108
Rechts
130
77
101
80
Puls-
draht
104
101
Computereinheit
33
104
33
112
96
121
