Kennzeichnungen am Gerät
Das Typenschild (80) des Ventils ist am
Oberteil angebracht (Bild 2-2).

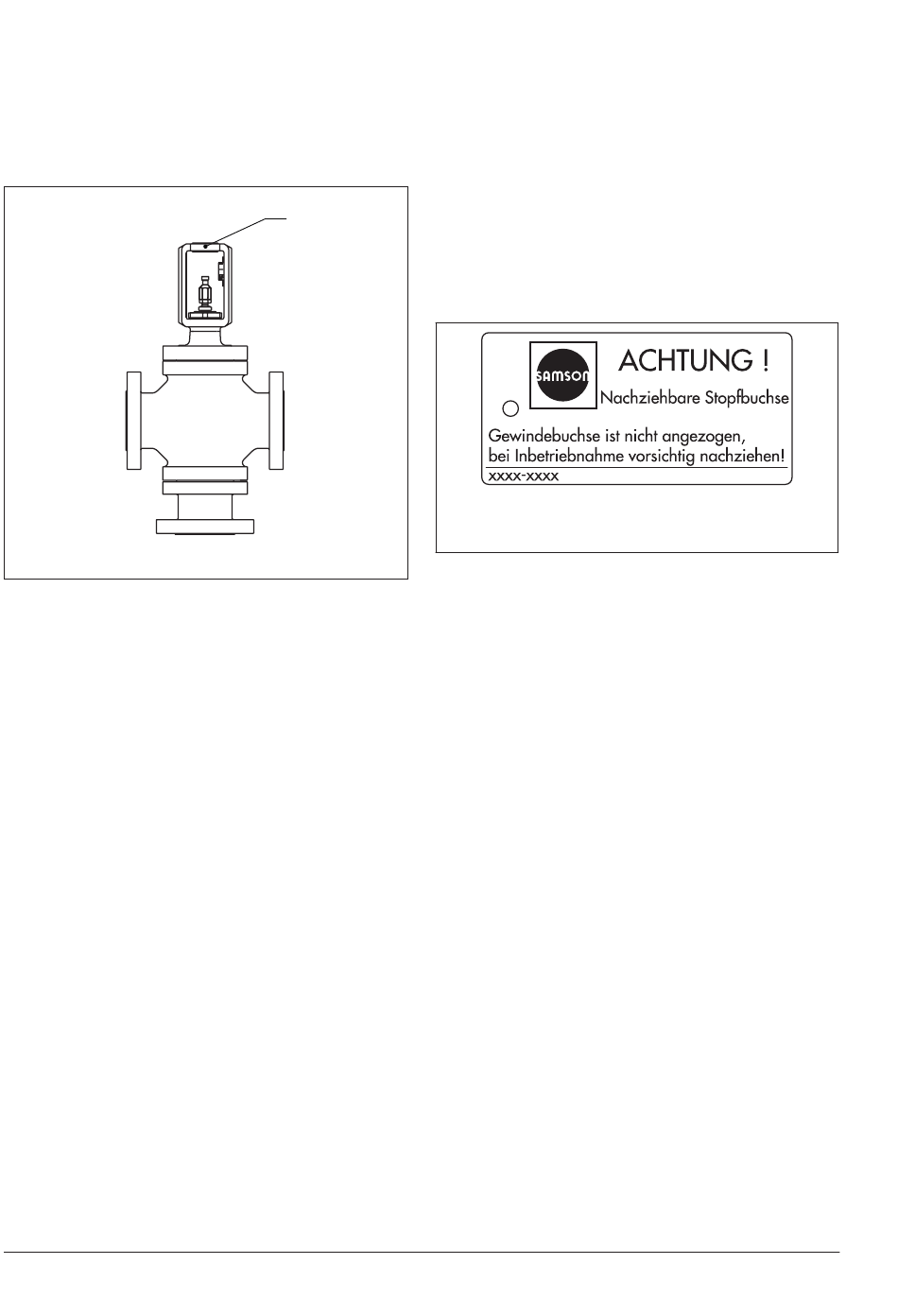

Bild 2-2: Typenschild am Oberteil

2.2 Typenschild des Antriebs

Vgl. zugehörige Antriebsdokumentation.

2.3 Werkstoffkennzeichnung

Die Ventile sind an Sitz und Kegel mit der
Sachnummer gekennzeichnet. Der Werkstoff
kann unter Angabe dieser Sachnummer bei
SAMSON erfragt werden. Zusätzlich wird
zur Identifikation des Garniturwerkstoffs ein
Sitzcode verwendet. Dieser wird auf dem Ty-
penschild unter „Sitzcode" angegeben.
2-2
80
2.4 Schild bei nachziehbarer
Stopfbuchspackung
Wenn die Abdichtung der Ventilstange als
nachziehbare Stopfbuchspackung ausgeführt
ist, gibt ein Schild am Ventil darüber Aus-
kunft, vgl. Bild 2-3.
Bild 2-3: Schild bei nachziehbarer Stopfbuchs-
packung
EB 8055
