Einbauen des Expansionsventilmotors mit Halterung
(C)(F)TXA15~50A(W)(S)(T) + (C)(F)TXA15~50B(B)(S)(T) + RXA42+50A +
RXA20~35A + RXA42+50B
Split Stylish R32
ESIE18-03C – 2020.02

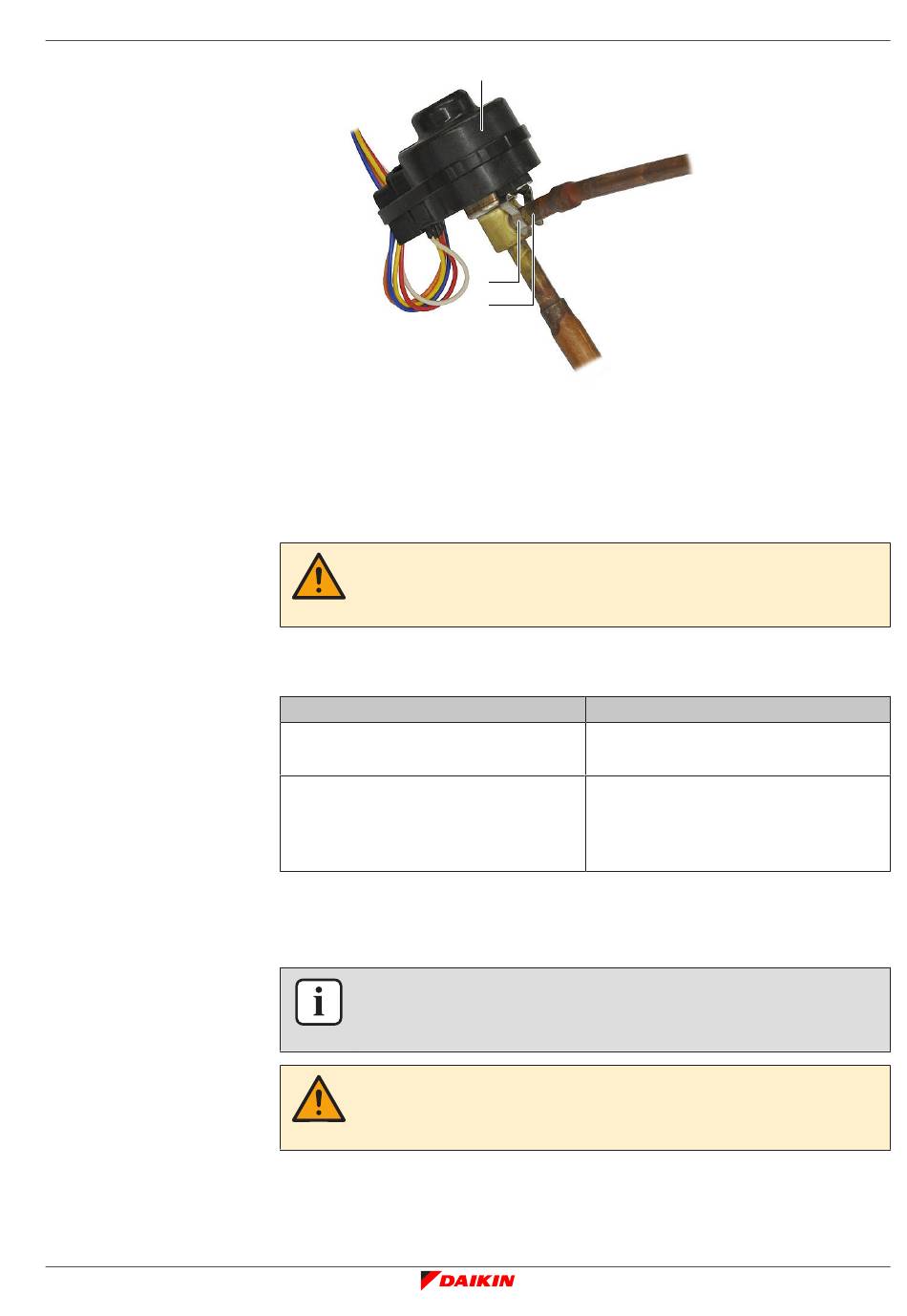

a Expansionsventilmotor
b Rohrhalterung
c Rohr
2 Kabelstrang des Expansionsventilmotors zur entsprechenden Platine führen.
3 Anschluss des Expansionsventilmotors mit der entsprechenden Platine
verbinden.
WARNUNG
Beim erneuten Verbinden eines Anschlusses mit der Platine KEINE Kraft aufwenden,
da hierdurch der Anschluss oder die Anschlusspins der Platine beschädigt können.
4 Kabelstrang des Expansionsventilmotors mit neuen Kabelbindern befestigen.
5 Isolierkappe am Expansionsventilmotor anbringen (falls zutreffend).
Problem gelöst?
Ja
Nein
1 Expansionsventilmotor in das Expansionsventilgehäuse einsetzen.
INFORMATION
Der Expansionsventilmotor ist mit einer Metallhalterung ausgestattet. Die Nippel der
Metallhalterung in die Kerben im Expansionsventilgehäuse einsetzen.
ACHTUNG
Darauf achten, dass der Expansionsventilmotor in der richtigen Position
(Ausrichtung) eingebaut wird.
a
b
c
Maßnahme
Keine weiteren Maßnahmen
erforderlich.
Zum Thema "2.3.1 Prüfverfahren" [
für das Expansionsventil zurückkehren
und mit der nächsten Verfahrensweise
fortfahren.
|
