Daikin CTXA15A Wartungshandbuch Seite 164

|
5 Technische Daten
RXA42~50A
j
i
h
Wartungshandbuch
164
a
r
b
c
d
e
g f

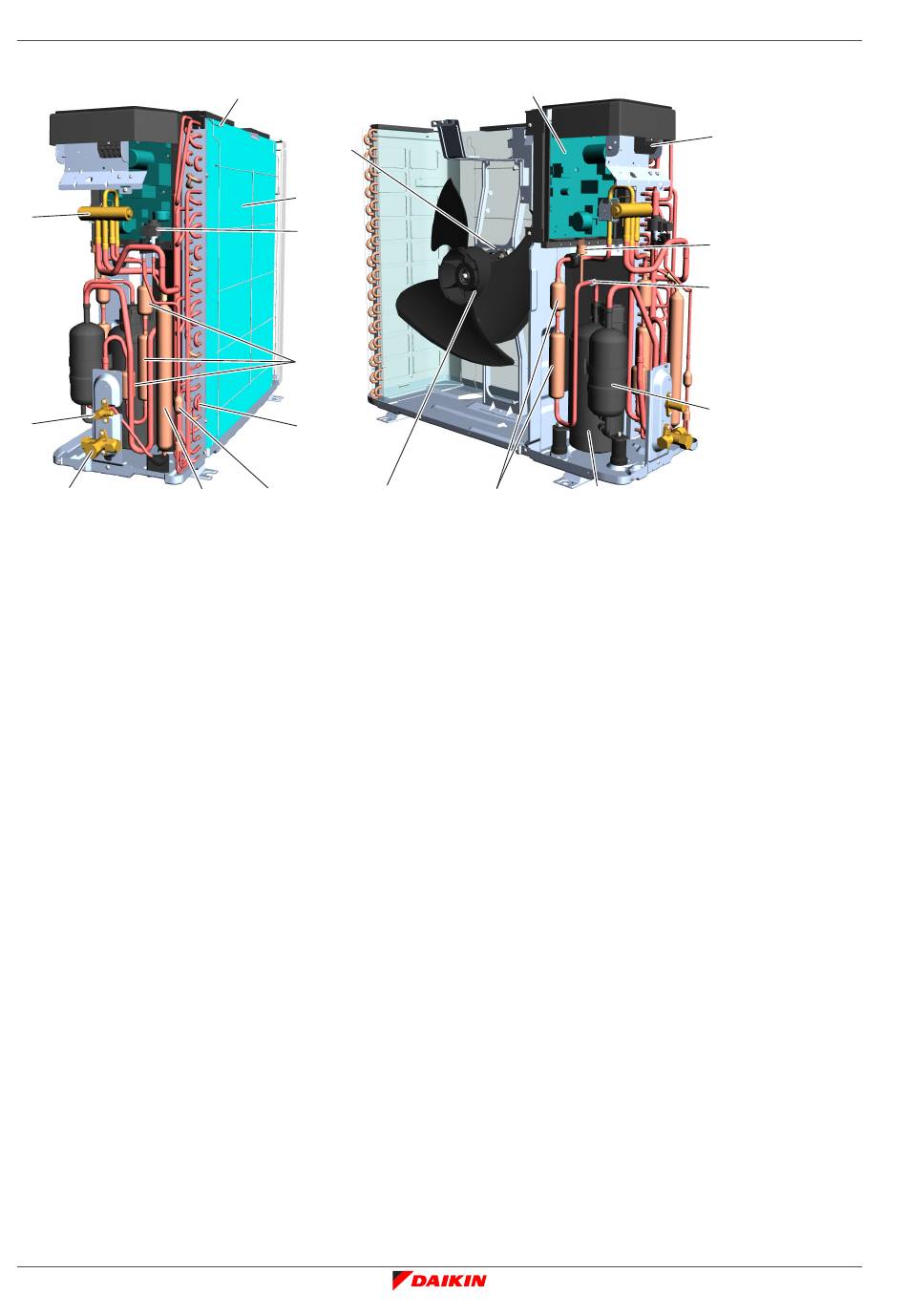

a Luftfühler R1T
b Wärmetauscher
c Expansionsventil
d Schalldämpfer
e Wärmetauscher-Fühler R2T
f Schalldämpfer mit Filter
g Gassammler
h Absperrventil mit Wartungsanschluss (Gas)
i Absperrventil (Flüssigkeit)
j 4-Wege-Ventilspule
k Hauptplatine + Inverterplatine
l Wartungsplatine
m Hochdruckschalter
n Ablaufleitungs-Fühler R3T
o Akkumulator
p Verdichter
q Ventilator
r Ventilatormotor
k
q
d
(C)(F)TXA15~50A(W)(S)(T) + (C)(F)TXA15~50B(B)(S)(T) + RXA42+50A +
l
m
n
o
p
RXA20~35A + RXA42+50B
ESIE18-03C – 2020.02
Split Stylish R32
