Einbauen der Platine des Innengeräts
(C)(F)TXA15~50A(W)(S)(T) + (C)(F)TXA15~50B(B)(S)(T) + RXA42+50A +
RXA20~35A + RXA42+50B
Split Stylish R32
ESIE18-03C – 2020.02
b
b
b
b

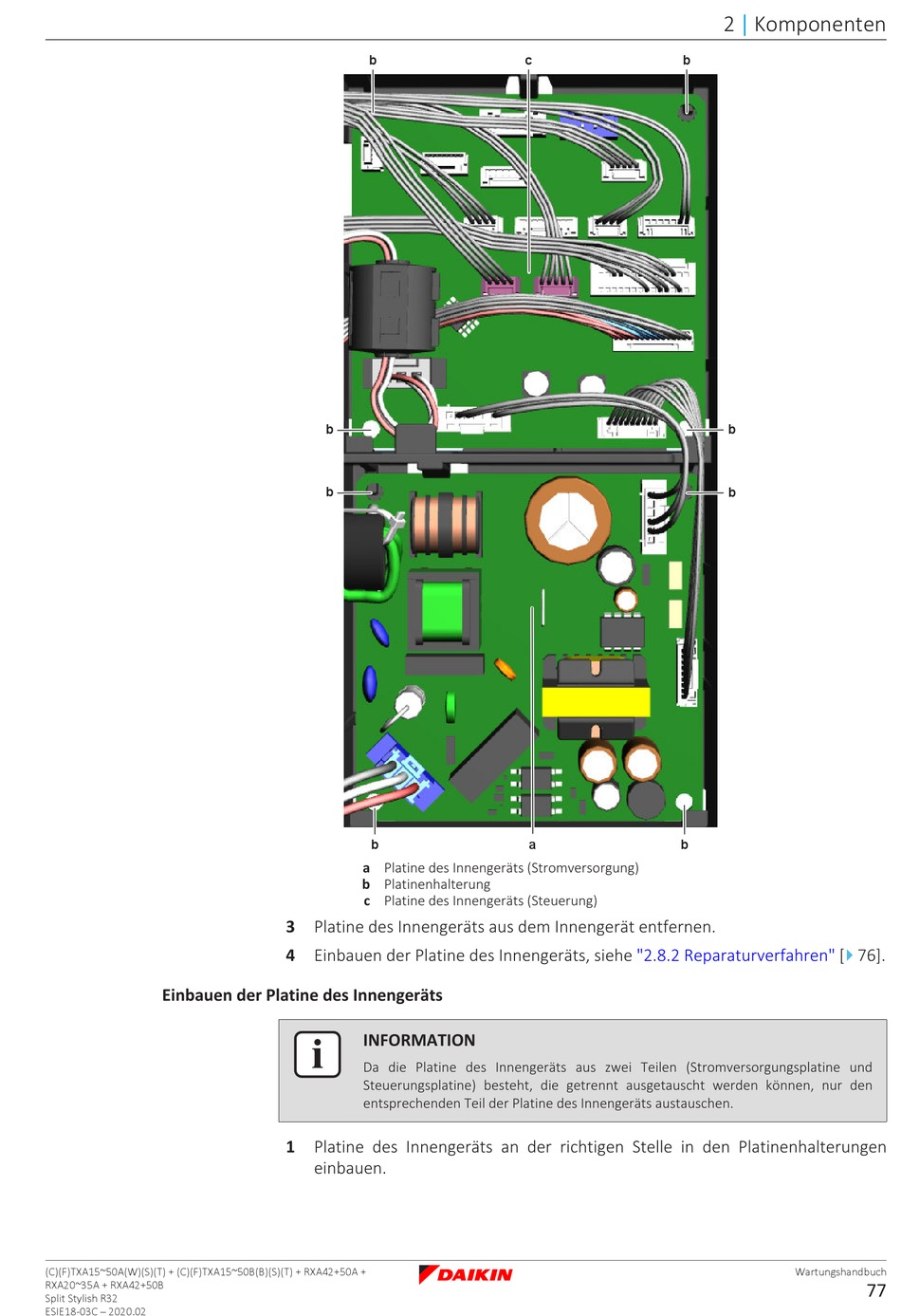

a Platine des Innengeräts (Stromversorgung)
b Platinenhalterung
c Platine des Innengeräts (Steuerung)
3 Platine des Innengeräts aus dem Innengerät entfernen.
4 Einbauen der Platine des Innengeräts, siehe "2.8.2 Reparaturverfahren" [
INFORMATION
Da die Platine des Innengeräts aus zwei Teilen (Stromversorgungsplatine und
Steuerungsplatine) besteht, die getrennt ausgetauscht werden können, nur den
entsprechenden Teil der Platine des Innengeräts austauschen.
1 Platine des Innengeräts an der richtigen Stelle in den Platinenhalterungen
einbauen.
c b
a b
|
2 Komponenten
b
b
76].
