2
Komponenten
2.8 Platine des Innengeräts
2.8.1 Prüfverfahren
Durchführen einer Leistungsprüfung für die Platine des Innengeräts
Wartungshandbuch
72
6 Die Schraube zur Befestigung des Schaltkastens einsetzen und festziehen.
7 Den Wärmetauscher-Fühler in seine Halterung einsetzen.
8 Schutzleiter mit der Schraube an Wärmetauscher anschließen.
9 Schutzleiterabdeckung mit der Schraube anbringen.
Problem gelöst?
Ja
Nein
INFORMATION
Es wird empfohlen, die Prüfung in der angegebenen Reihenfolge durchzuführen.
Voraussetzung: Stoppen Sie den Betrieb des Geräts über die Bedieneinheit.
Voraussetzung: Entsprechenden Trennschalter AUSSCHALTEN.
Voraussetzung:
Platten/Abdeckungen
Abdeckungen" [
103].
4
1 Einheit EINSCHALTEN.

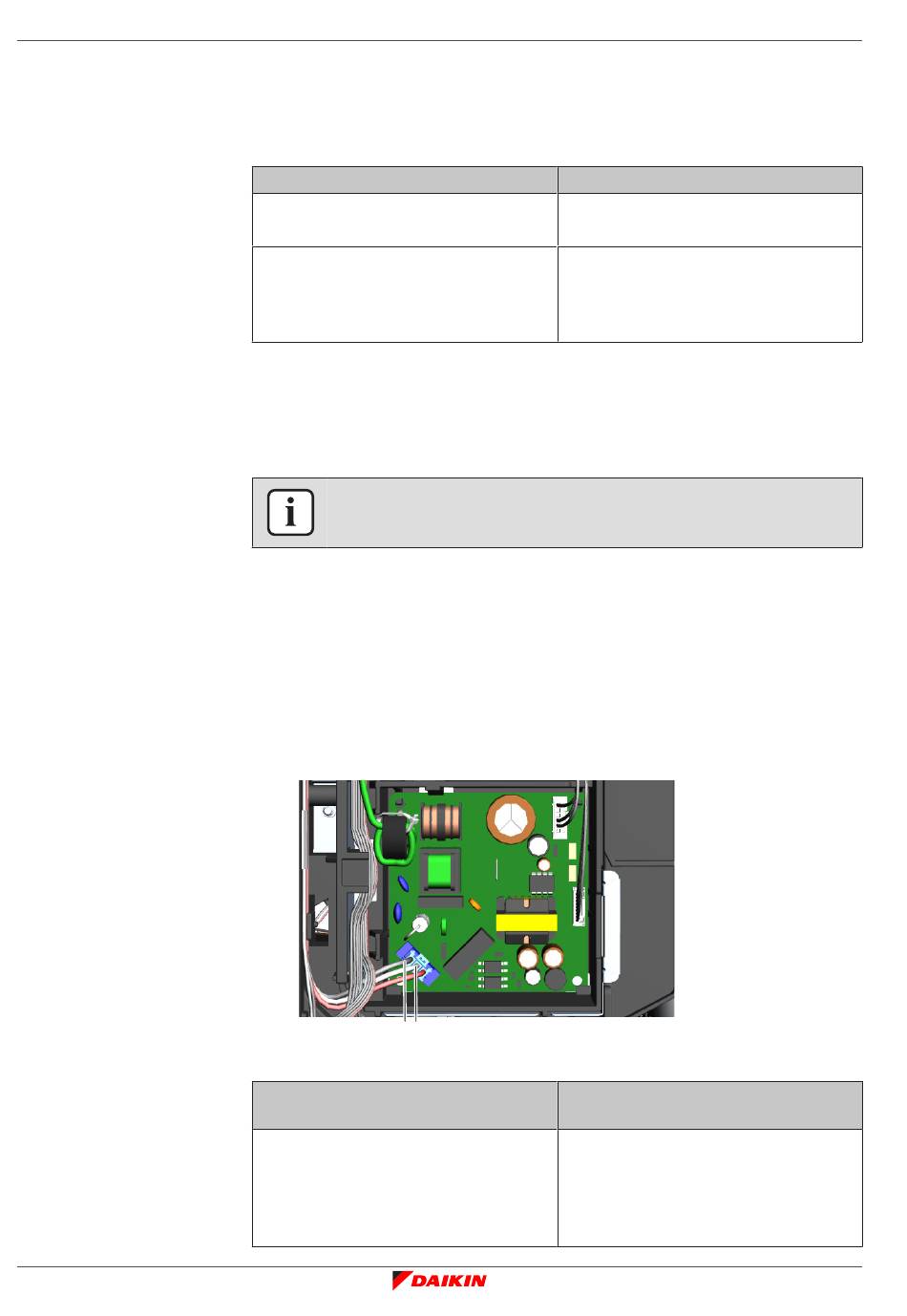

2 Spannung zwischen dem schwarzen und dem weißen Leiter der Platine
messen. Die gemessene Spannung MUSS 16 V DC betragen.
a b
a Schwarzer Leiter
b Weißer Leiter
Gemessene Spannung an Platine des
Innengeräts korrekt?
Ja
Maßnahme
Keine weiteren Maßnahmen
erforderlich.
Zur Fehlerdiagnose und -beseitigung
des jeweiligen Fehlers zurückkehren
und mit der nächsten Verfahrensweise
fortfahren.
entfernen,
siehe
Maßnahme
Zum Thema
"2.8.1 Prüfverfahren" [
Platine des Innengeräts zurückkehren
und mit der nächsten Verfahrensweise
fortfahren.
(C)(F)TXA15~50A(W)(S)(T) + (C)(F)TXA15~50B(B)(S)(T) + RXA42+50A +
"2.13
Platten/
72] für die
4
RXA20~35A + RXA42+50B
Split Stylish R32
ESIE18-03C – 2020.02
