2 Komponenten
Wartungshandbuch
106

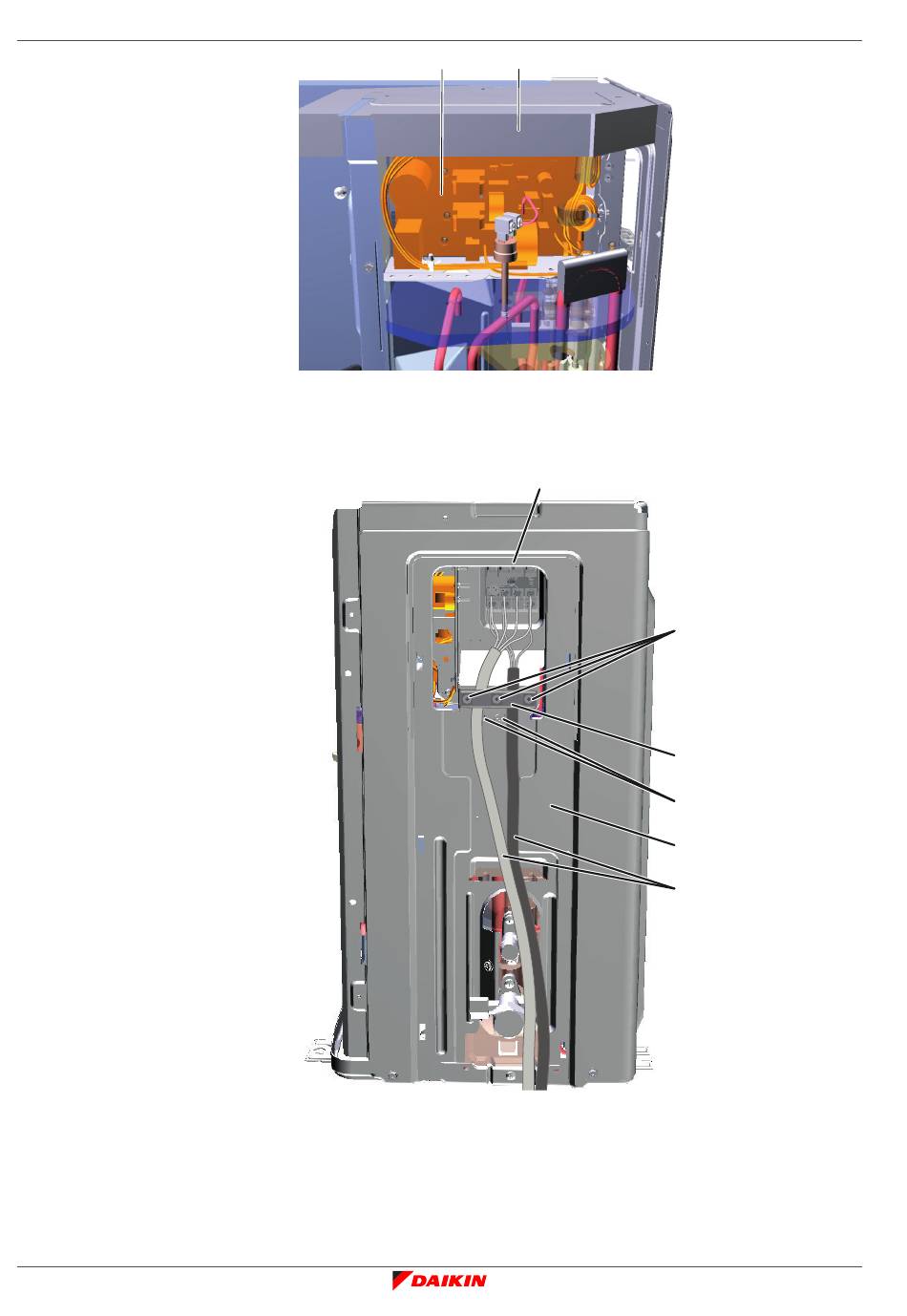

a Isolierung
b Hauptplatine
2 Alle Anschlüsse von der Hauptplatine trennen.
3 Verdrahtung der Stromversorgung von den Anschlussklemmen trennen.
a Verdrahtung der Stromversorgung
b Anschlussklemmen
c Schrauben
d Kabelhalter
e Schrauben
f Verkleidungsbaugruppe rechts
4 Befestigungsschrauben des Kabelhalters lösen.
5 Kabelhalter entfernen.
b a
b
(C)(F)TXA15~50A(W)(S)(T) + (C)(F)TXA15~50B(B)(S)(T) + RXA42+50A +
c
d
e
f
a
RXA20~35A + RXA42+50B
