2 Komponenten
Einbauen der Getriebebaugruppe des Schwenkklappenmotors
Wartungshandbuch
122
2 Sekundäre Schwenkklappe aus dem Innengerät ausbauen (durch Lösen der
Schnappbefestigung).

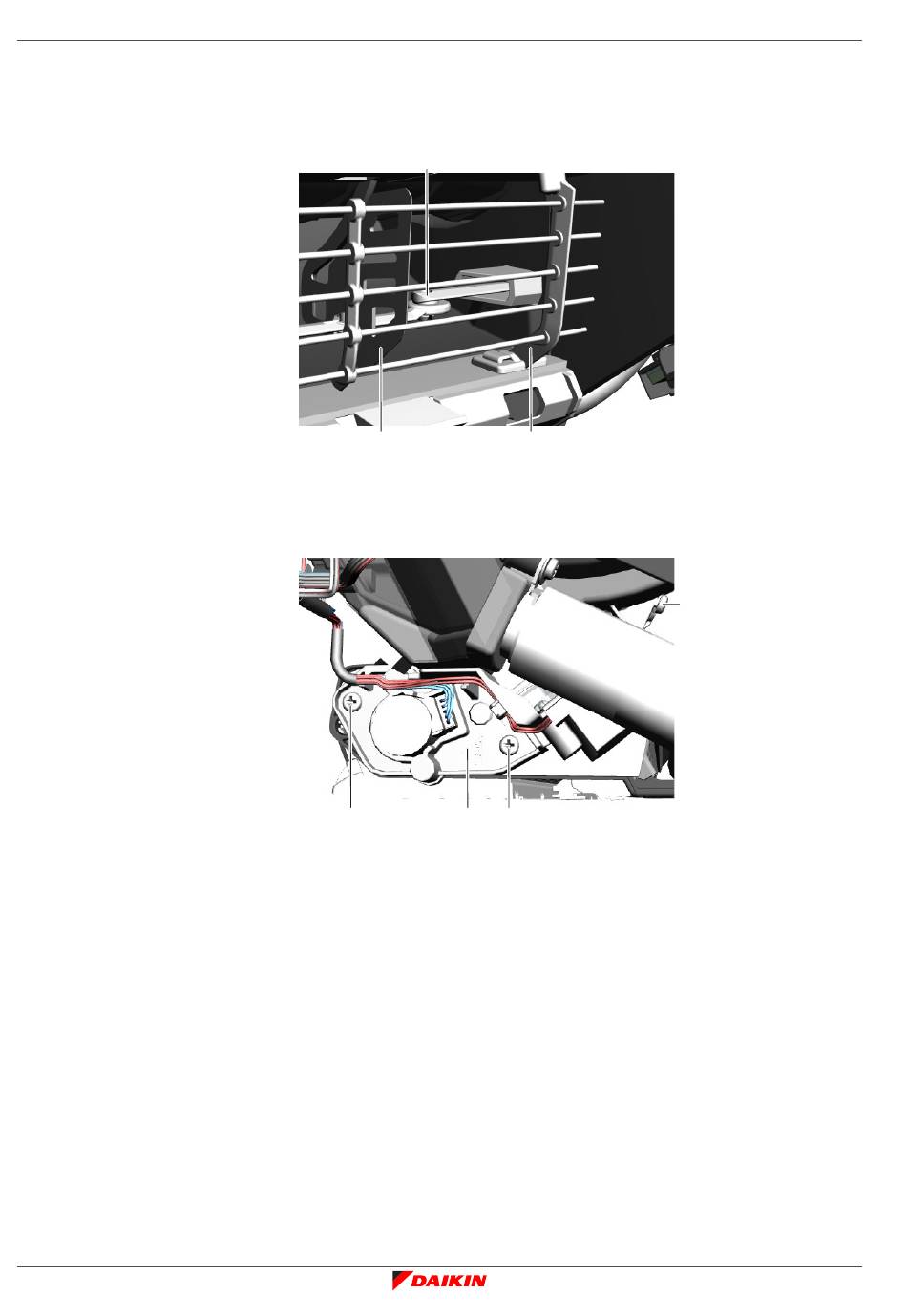

3 Rechtes Ventilator-Schutzgitter aus dem Innengerät ausbauen (durch Lösen
der Schnappbefestigung).
b
c
a Ventilator-Schutzgitter
b Schwinghebel
c Schwenkraster
4 Die 3 Schrauben der Getriebebaugruppe des Schwenkklappenmotors lösen.
Die Baugruppe noch NICHT aus dem Innengerät ausbauen.
a
a Schraube
b Getriebebaugruppe des Schwenkklappenmotors
5 Schwinghebel vom Schwenkraster trennen.
6 Getriebebaugruppe des Schwenkklappenmotors aus dem Innengerät
ausbauen.
7 Kabelstrang vom Schwenkklappenmotor trennen.
8 Kabelstrang vom Schwenkrastermotor trennen.
9 Einbauen der Getriebebaugruppe des Schwenkklappenmotors, siehe
"Reparaturverfahren" [
1 Kabelstrang mit dem Anschluss des Schwenkrastermotors verbinden.
2 Getriebebaugruppe des Schwingklappenmotors in das Innengerät einbauen.
Die 3 Schrauben einsetzen, aber noch NICHT festziehen.
a
b a
121].
4
(C)(F)TXA15~50A(W)(S)(T) + (C)(F)TXA15~50B(B)(S)(T) + RXA42+50A +
a
RXA20~35A + RXA42+50B
Split Stylish R32
ESIE18-03C – 2020.02
