2.5.2 Reparaturverfahren

Ausbauen des Hochdruckschalters
(C)(F)TXA15~50A(W)(S)(T) + (C)(F)TXA15~50B(B)(S)(T) + RXA42+50A +
RXA20~35A + RXA42+50B
Split Stylish R32
ESIE18-03C – 2020.02
a
d
c
f

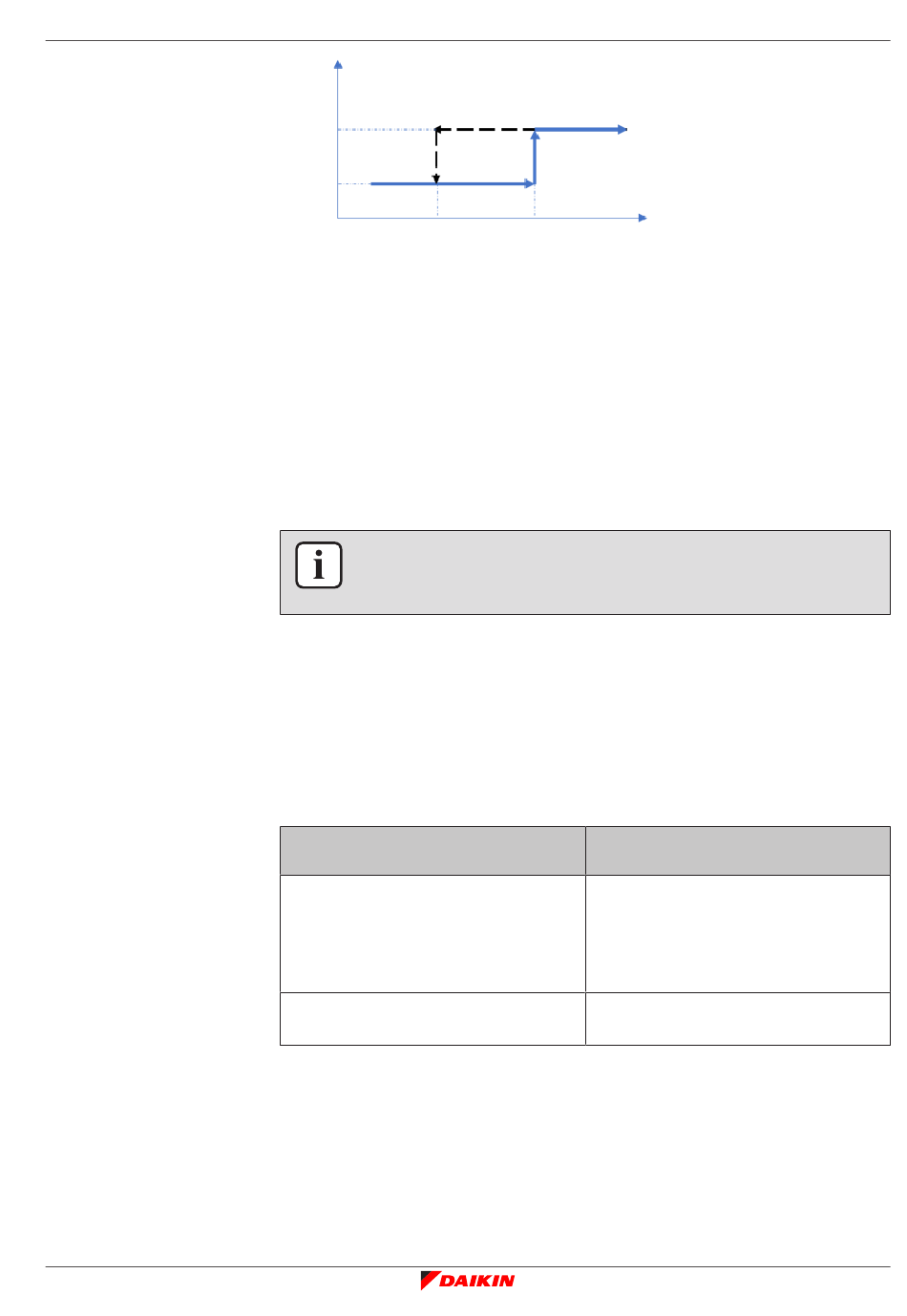

a Hochdruckschalter-Schutzfunktion
b Druck
c Hochdruckschalter geschlossen
d Hochdruckschalter offen
e Betriebsdruck Hochdruckschalter
f Rücksetzdruck Hochdruckschalter
3 Faston-Stecker vom Hochdruckschalter trennen.
4 Widerstand zwischen den Faston-Steckern des Hochdruckschalters messen.
Der Schalter MUSS geschlossen sein.
5 Kältemittelkreislauf mit Stickstoff auffüllen, bis ein Druck knapp oberhalb des
Betriebsdrucks des Hochdruckschalters erreicht ist.
6 Widerstand zwischen den Faston-Steckern des Hochdruckschalters messen.
Der Schalter MUSS geöffnet sein.
INFORMATION
Halt der Hochdruckschalter ausgelöst (geöffnet), bleibt er offen, bis der
Kältemitteldruck unter den Rücksetzdruck des Hochdruckschalters fällt.
7 Stickstoffdruck im Kältemittelkreislauf bis knapp oberhalb des Rücksetzdrucks
des Hochdruckschalters senken.
8 Widerstand zwischen den Faston-Steckern des Hochdruckschalters messen.
Der Schalter MUSS geöffnet sein.
9 Stickstoffdruck im Kältemittelkreislauf bis knapp unterhalb des Rücksetzdrucks
des Hochdruckschalters senken.
10 Widerstand zwischen den Faston-Steckern des Hochdruckschalters messen.
Der Schalter MUSS geschlossen sein.
Hochdruckschalter-
Anschlussmessungen korrekt?
Ja
Nein
Voraussetzung: Stoppen Sie den Betrieb des Geräts über die Bedieneinheit.
Voraussetzung: Entsprechenden Trennschalter AUSSCHALTEN.
Voraussetzung:
Platten/Abdeckungen
Abdeckungen" [ 103].
4
e b
Aktion
Hochdruckschalter OK. Zur
Fehlerdiagnose und -beseitigung des
jeweiligen Fehlers zurückkehren und
mit der nächsten Verfahrensweise
fortfahren.
Hochdruckschalter austauschen, siehe
"2.5.2 Reparaturverfahren" [
entfernen,
|
2 Komponenten
65].
4
siehe "2.13 Platten/
