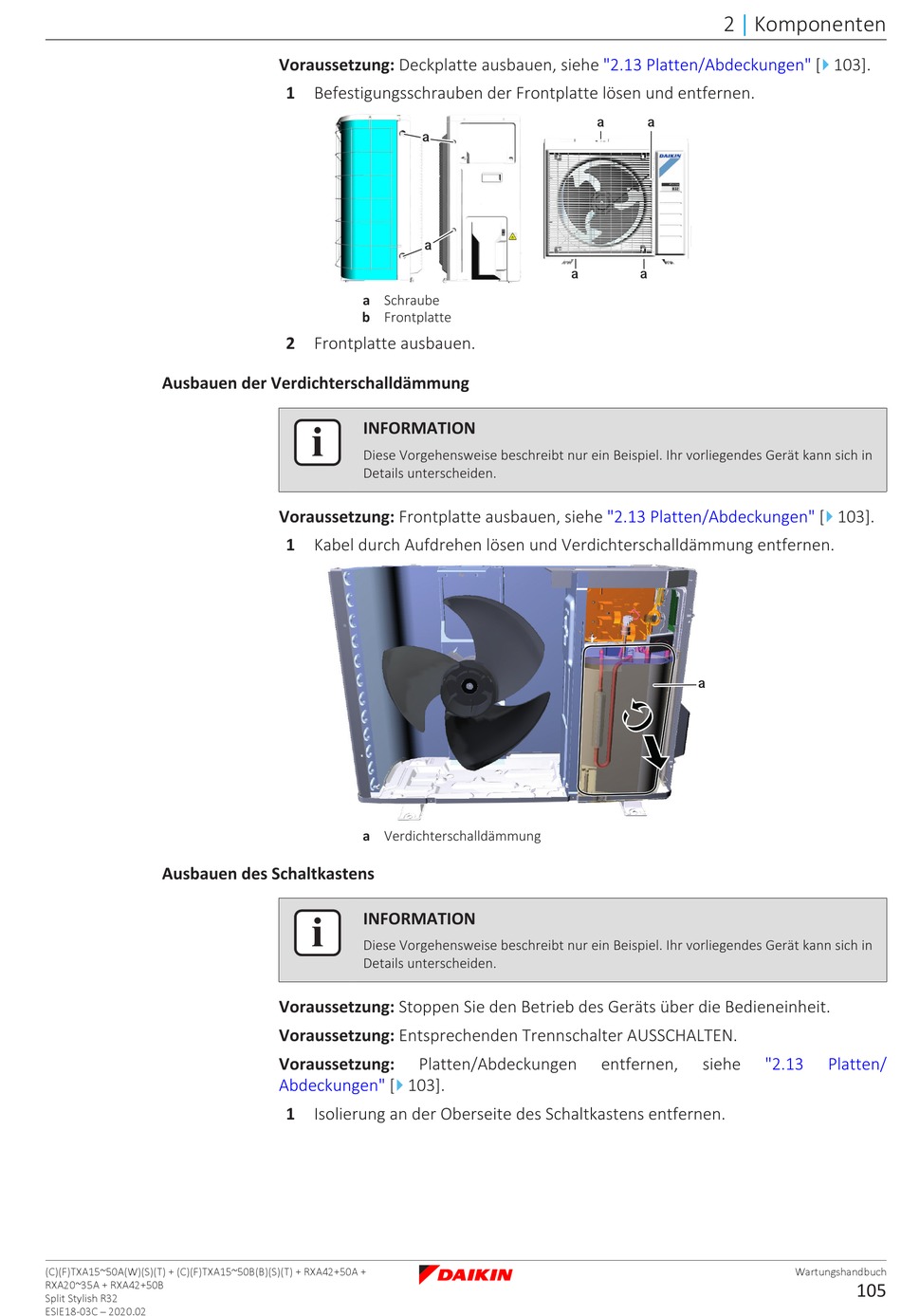

Daikin CTXA15A Wartungshandbuch Seite 105

Ausbauen der Verdichterschalldämmung
Ausbauen des Schaltkastens
(C)(F)TXA15~50A(W)(S)(T) + (C)(F)TXA15~50B(B)(S)(T) + RXA42+50A +
RXA20~35A + RXA42+50B
Split Stylish R32
ESIE18-03C – 2020.02
Voraussetzung: Deckplatte ausbauen, siehe "2.13 Platten/Abdeckungen" [
1 Befestigungsschrauben der Frontplatte lösen und entfernen.
a
a
a Schraube
b Frontplatte
2 Frontplatte ausbauen.
INFORMATION
Diese Vorgehensweise beschreibt nur ein Beispiel. Ihr vorliegendes Gerät kann sich in
Details unterscheiden.
Voraussetzung: Frontplatte ausbauen, siehe "2.13 Platten/Abdeckungen" [
1 Kabel durch Aufdrehen lösen und Verdichterschalldämmung entfernen.
a Verdichterschalldämmung
INFORMATION
Diese Vorgehensweise beschreibt nur ein Beispiel. Ihr vorliegendes Gerät kann sich in
Details unterscheiden.
Voraussetzung: Stoppen Sie den Betrieb des Geräts über die Bedieneinheit.
Voraussetzung: Entsprechenden Trennschalter AUSSCHALTEN.
Voraussetzung:
Platten/Abdeckungen
Abdeckungen" [ 103].
4
1 Isolierung an der Oberseite des Schaltkastens entfernen.
2
a a
a a
a
entfernen, siehe
|
Komponenten
103].
4
103].
4
"2.13 Platten/
Wartungshandbuch
105
