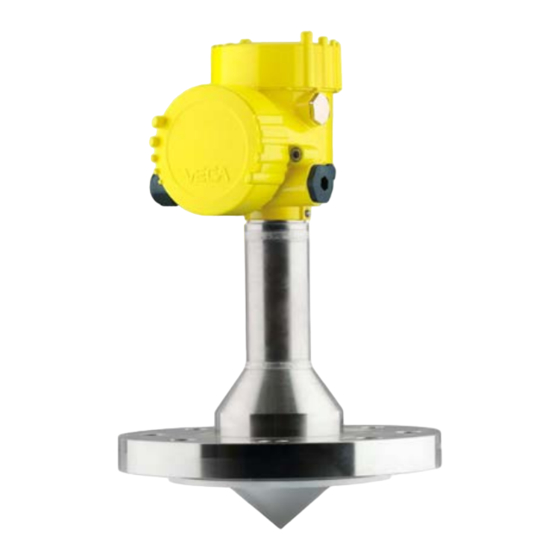

VEGA VEGAPULS 63 Betriebsanleitung
Radarsensor zur kontinuierlichen füllstandmessung von flüssigkeiten/vierleiter 4 20 ma/hart
Vorschau ausblenden
Andere Handbücher für VEGAPULS 63:
- Betriebsanleitung (96 Seiten) ,
- Kurz- betriebsanleitung (24 Seiten) ,
- Kurzanleitung (20 Seiten)
Verwandte Anleitungen für VEGA VEGAPULS 63
Inhaltszusammenfassung für VEGA VEGAPULS 63
- Seite 1 Betriebsanleitung Radarsensor zur kontinuierlichen Füllstandmessung von Flüssigkeiten VEGAPULS 63 Vierleiter 4 … 20 mA/HART Document ID: 36512...
-
Seite 2: Inhaltsverzeichnis
In Betrieb nehmen mit anderen Systemen ................56 DD-Bedienprogramme ....................56 Field Communicator 375, 475 ..................56 Diagnose, Asset Management und Service ................ 57 Instandhalten........................57 Messwert- und Ereignisspeicher ..................57 Asset-Management-Funktion ..................58 VEGAPULS 63 • Vierleiter 4 … 20 mA/HART... - Seite 3 11.3 Gewerbliche Schutzrechte ..................... 82 11.4 Warenzeichen ........................ 82 Sicherheitshinweise für Ex-Bereiche Beachten Sie bei Ex-Anwendungen die Ex-spezifischen Sicherheits- hinweise. Diese liegen jedem Gerät mit Ex-Zulassung als Dokument bei und sind Bestandteil der Betriebsanleitung. Redaktionsstand: 2020-04-21 VEGAPULS 63 • Vierleiter 4 … 20 mA/HART...
-
Seite 4: Zu Diesem Dokument
Verwendete Symbolik Document ID Dieses Symbol auf der Titelseite dieser Anleitung weist auf die Do- cument ID hin. Durch Eingabe der Document ID auf www.vega.com kommen Sie zum Dokumenten-Download. Information, Hinweis, Tipp: Dieses Symbol kennzeichnet hilfreiche Zusatzinformationen und Tipps für erfolgreiches Arbeiten. -
Seite 5: Zu Ihrer Sicherheit
Fachpersonal durchgeführt werden. Bei Arbeiten am und mit dem Gerät ist immer die erforderliche per- sönliche Schutzausrüstung zu tragen. Bestimmungsgemäße Verwendung Der VEGAPULS 63 ist ein Sensor zur kontinuierlichen Füllstandmes- sung. Detaillierte Angaben zum Anwendungsbereich finden Sie in Kapitel "Produktbeschreibung". -
Seite 6: Eu-Konformität
In den Ländern der EFTA ist der Einsatz zugelassen, sofern die jewei- ligen Standards umgesetzt wurden. Für den Betrieb innerhalb geschlossener Behälter müssen die Punkte a bis f in Annex E von EN 302372 erfüllt sein. VEGAPULS 63 • Vierleiter 4 … 20 mA/HART... -
Seite 7: Umwelthinweise
Das Umweltmanagementsystem ist nach DIN EN ISO 14001 zertifiziert. Helfen Sie uns, diesen Anforderungen zu entsprechen und beachten Sie die Umwelthinweise in dieser Betriebsanleitung: • Kapitel "Verpackung, Transport und Lagerung" • Kapitel "Entsorgen" VEGAPULS 63 • Vierleiter 4 … 20 mA/HART... -
Seite 8: Produktbeschreibung
Die vorliegende Betriebsanleitung gilt für folgende Geräteausführun- Betriebsanleitung gen: • Hardware ab 2.1.0 • Softwareversion ab 4.5.3 Das Typschild enthält die wichtigsten Daten zur Identifikation und zum Typschild Einsatz des Gerätes: Einsatz siehe Kapitel Montagehinweise, Abdichten zum Prozess VEGAPULS 63 • Vierleiter 4 … 20 mA/HART... -
Seite 9: Arbeitsweise
Auftragsspezifische Sensordaten für einen Elektroniktausch (XML) • Prüfzertifikat (PDF) - optional Gehen Sie auf "www.vega.com" und geben Sie im Suchfeld die Seri- ennummer Ihres Gerätes ein. Alternativ finden Sie die Daten über Ihr Smartphone: • VEGA Tools-App aus dem "Apple App Store" oder dem "Google Play Store"... -
Seite 10: Verpackung, Transport Und Lagerung
• Vor Sonneneinstrahlung schützen • Mechanische Erschütterungen vermeiden • Lager- und Transporttem- Lager- und Transporttemperatur siehe Kapitel "Anhang - Techni- peratur sche Daten - Umgebungsbedingungen" • Relative Luftfeuchte 20 … 85 % VEGAPULS 63 • Vierleiter 4 … 20 mA/HART... -
Seite 11: Zubehör
Die Schutzhaube schützt das Sensorgehäuse vor Verschmutzung und starker Erwärmung durch Sonneneinstrahlung. Flansche Gewindeflansche stehen in verschiedenen Ausführungen nach folgenden Standards zur Verfügung: DIN 2501, EN 1092-1, BS 10, ASME B 16.5, JIS B 2210-1984, GOST 12821-80. VEGAPULS 63 • Vierleiter 4 … 20 mA/HART... -
Seite 12: Montieren
Typschild. Stellen Sie deshalb vor Montage sicher, dass sämtliche im Prozess befindlichen Teile des Gerätes für die auftretenden Prozessbedingun- gen geeignet sind. Dazu zählen insbesondere: • Messaktiver Teil • Prozessanschluss • Prozessdichtung VEGAPULS 63 • Vierleiter 4 … 20 mA/HART... -
Seite 13: Montagehinweise
Kabelverschraubungen ersetzen oder mit geeigneten Blindstopfen verschließen. Montagehinweise Bezugsebene Der Messbereich des VEGAPULS 63 beginnt physikalisch mit dem Antennenende, vom Abgleich aber mit der Bezugsebene. Die Be- zugsebene liegt je nach Sensorausführung unterschiedlich. • Flansch mit gekapseltem Antennensystem: Die Bezugsebene ist die Unterseite der Flanschplattierung •... -
Seite 14: Montageposition
Abb. 3: Lage der Polarisation Markierungsbohrung Montageposition Montieren Sie den VEGAPULS 63 an einer Position, die mindestens 200 mm (7.874 in) von der Behälterwand entfernt ist. Wenn der Sen- sor in Behältern mit Klöpper- oder Runddecken mittig montiert wird, können Vielfachechos entstehen, die durch einen entsprechenden Abgleich ausgeblendet werden können (siehe Kapitel "Inbetriebnah-... -
Seite 15: Einströmendes Medium
Rohrstutzen) oder über einen Hygieneanschluss. Montage auf Stutzen Bei guten Reflexionseigenschaften des Füllguts können Sie den VEGAPULS 63 auch auf Rohrstutzen montieren. Richtwerte der Stutzenhöhen finden Sie in der nachfolgenden Abbildung. Das Stut- zenende sollte in diesem Fall glatt und gratfrei, wenn möglich sogar abgerundet sein. -
Seite 16: Abdichten Zum Prozess
≤ 19.7 in Abdichten zum Prozess Beim VEGAPULS 63 mit Flansch und gekapseltem Antennensystem ist die PTFE-Scheibe der Antennenkapselung gleichzeitig Prozess- dichtung. Abb. 8: VEGAPULS 63 mit Flansch und gekapseltem Antennensystem PTFE-Scheibe Antennenkapselung VEGAPULS 63 • Vierleiter 4 … 20 mA/HART... - Seite 17 "Wartung" beachten 2. PTFE-Scheibe von Hand losdrehen und abnehmen, dabei Ge- winde vor Verschmutzung schützen Abb. 10: VEGAPULS 63 - Losdrehen der PTFE-Scheibe 3. Dichtung abnehmen und Dichtungsnut reinigen 4. Mitgelieferte neue Dichtung einsetzen, neue PTFE-Scheibe gera- de auf das Gewinde setzen und von Hand fest anziehen Die in den technischen Daten genannten Anzugsmomente gelten nur für die...
-
Seite 18: Sensorausrichtung
Einbauten "streuen" die Radarsignale und verhindern so wirkungsvoll eine direkte Störechoreflexion. Abb. 12: Glatte Profile mit Streublenden abdecken Bei Rührwerken im Behälter sollten Sie eine Störsignalausblendung Rührwerke bei laufendem Rührwerk durchführen. Somit ist sichergestellt, dass die Störreflektionen des Rührwerks in unterschiedlichen Positionen abgespeichert werden. VEGAPULS 63 • Vierleiter 4 … 20 mA/HART... -
Seite 19: Messanordnungen - Rohre
-Wert ≤ 1,6) möglich. Für eine Messung im Schwallrohr sind die folgenden Darstellungen und Hinweise zu beachten. Information: In Füllgütern, die zu starken Anhaftungen neigen, ist die Messung im Schwallrohr nicht sinnvoll. VEGAPULS 63 • Vierleiter 4 … 20 mA/HART... - Seite 20 100% Abb. 14: Aufbau Schwallrohr VEGAPULS 63 Radarsensor Markierung der Polarisation Gewinde bzw. Flansch am Gerät 4 Entlüftungsbohrung Bohrungen 6 Schweißverbindung über U-Profile Kugelhahn mit vollem Durchgang Schwallrohrende 9 Reflektorblech 10 Befestigung des Schwallrohres VEGAPULS 63 • Vierleiter 4 … 20 mA/HART...
-
Seite 21: Schwallrohrverlängerung
• Bei der Parametrierung muss "Anwendung Standrohr" gewählt und der Rohrdurchmesser eingegeben werden, um Fehler durch Laufzeitverschiebung zu kompensieren • Eine Störsignalausblendung bei eingebautem Sensor ist empfeh- lenswert, jedoch nicht zwingend erforderlich VEGAPULS 63 • Vierleiter 4 … 20 mA/HART... - Seite 22 Füllgutanhaftungen begünstigen • Eine Verlängerung über Vorschweißflansche oder Rohrmuffen ist messtechnisch nicht ratsam. Messung im Bypass Eine Alternative zur Messung im Schwallrohr ist die Messung in einem Bypass außerhalb des Behälters. VEGAPULS 63 • Vierleiter 4 … 20 mA/HART...
- Seite 23 Rohrdurchmesser eingegeben werden, um Fehler durch Laufzeitverschiebung zu kompensieren • Eine Störsignalausblendung bei eingebautem Sensor ist empfeh- lenswert, jedoch nicht zwingend erforderlich • Die Messung durch einen Kugelhahn mit Volldurchgang ist mög- lich VEGAPULS 63 • Vierleiter 4 … 20 mA/HART...
- Seite 24 Spaltgröße bei Übergängen ≤ 0,1 mm, z. B. bei Verwendung eines Kugelhahnes oder von Zwischenflanschen bei einzelnen Rohrstücken • Der Antennendurchmesser des Sensors sollte möglichst dem Innendurchmesser des Rohres entsprechen • Durchmesser soll konstant über die gesamte Länge sein VEGAPULS 63 • Vierleiter 4 … 20 mA/HART...
-
Seite 25: An Die Spannungsversorgung Anschließen
Kabelverschraubungen Metrische Gewinde Bei Gerätegehäusen mit metrischen Gewinden sind die Kabel- verschraubungen werkseitig eingeschraubt. Sie sind durch Kunst- stoffstopfen als Transportschutz verschlossen. Hinweis: Sie müssen diese Stopfen vor dem elektrischen Anschluss entfernen. VEGAPULS 63 • Vierleiter 4 … 20 mA/HART... -
Seite 26: Anschließen
Der Klemmenblock ist steckbar und kann von der Elektronik abge- zogen werden. Hierzu Klemmenblock mit einem kleinen Schrauben- dreher anheben und herausziehen. Beim Wiederaufstecken muss er hörbar einrasten. Anschlussschritte Gehen Sie wie folgt vor: VEGAPULS 63 • Vierleiter 4 … 20 mA/HART... - Seite 27 Dichtring muss das Kabel komplett umschließen 10. Gehäusedeckel verschrauben Der elektrische Anschluss ist somit fertig gestellt. Information: Die Klemmenblöcke sind steckbar und können vom Gehäuseeinsatz abgezogen werden. Hierzu Klemmenblock mit einem kleinen Schrau- VEGAPULS 63 • Vierleiter 4 … 20 mA/HART...
-
Seite 28: Anschlussplan Zweikammergehäuse
Ex-d-ia-Ausführung nicht möglich. Anschlussraum bei Netz- spannung 4...20mA power supply Abb. 19: Anschlussraum Zweikammergehäuse bei Netzspannung Klemme Funktion Polarität Spannungsversorgung Spannungsversorgung 4 … 20 mA-Ausgang (aktiv) 4 … 20 mA-Ausgang (passiv) + Masse Ausgang VEGAPULS 63 • Vierleiter 4 … 20 mA/HART... -
Seite 29: Anschlussraum Bei Kleinspannung
4 … 20 mA-Ausgang (aktiv) 4 … 20 mA-Ausgang (passiv) + Masse Ausgang Funktionserde bei Installation nach CSA (Canadian Stan- dards Association) Zweikammergehäuse mit VEGADIS-Adapter Die nachfolgenden Abbildungen gelten für die Nicht-Ex-Ausführung. VEGAPULS 63 • Vierleiter 4 … 20 mA/HART... -
Seite 30: Belegung Des Steckverbinders
Anzeige der Statusmeldung "F 105 Ermittle Messwert" auf Display bzw. PC • Ausgangssignal springt kurzzeitig auf den eingestellten Störstrom Danach wird der aktuelle Messwert auf der Signalleitung ausgege- ben. Der Wert berücksichtigt bereits durchgeführte Einstellungen, z. B. den Werksabgleich. VEGAPULS 63 • Vierleiter 4 … 20 mA/HART... -
Seite 31: In Betrieb Nehmen Mit Dem Anzeige- Und Bedienmodul
3. Gehäusedeckel mit Sichtfenster fest verschrauben Der Ausbau erfolgt sinngemäß umgekehrt. Das Anzeige- und Bedienmodul wird vom Sensor versorgt, ein weite- rer Anschluss ist nicht erforderlich. Abb. 23: Einsetzen des Anzeige- und Bedienmoduls beim Einkammergehäuse im Elektronikraum VEGAPULS 63 • Vierleiter 4 … 20 mA/HART... -
Seite 32: Bediensystem
– Ausgewähltes Menü bestätigen – Parameter editieren – Wert speichern • [->]-Taste: – Darstellung Messwert wechseln – Listeneintrag auswählen – Menüpunkte auswählen – Editierposition wählen • [+]-Taste: – Wert eines Parameters verändern VEGAPULS 63 • Vierleiter 4 … 20 mA/HART... -
Seite 33: Messwertanzeige - Auswahl Landessprache
Mit der Taste [->] wechseln Sie zwischen drei verschiedenen Anzei- gemodi. In der ersten Ansicht wird der ausgewählte Messwert in großer Schrift angezeigt. In der zweiten Ansicht werden der ausgewählte Messwert und eine entsprechende Bargraph-Darstellung angezeigt. VEGAPULS 63 • Vierleiter 4 … 20 mA/HART... -
Seite 34: Auswahl Landessprache
Einstellungen" beschrieben. Die allgemeinen Parameter in diesen Menübereichen werden in der Betriebsanleitung "Anzeige- und Be- dienmodul" beschrieben. In der Betriebsanleitung "Anzeige- und Bedienmodul" finden Sie auch die Beschreibung der Menübereiche "Display" und "Info". VEGAPULS 63 • Vierleiter 4 … 20 mA/HART... - Seite 35 Zusätzlich zum Medium kann auch die Anwendung bzw. der Einsatz- dung ort die Messung beeinflussen. Dieser Menüpunkt ermöglicht es Ihnen, den Sensor an die Messbe- dingungen anzupassen. Die Einstellmöglichkeiten hängen von der VEGAPULS 63 • Vierleiter 4 … 20 mA/HART...
- Seite 36 – Stabile und sichere Messwerte durch Mittelwertbildung – Hohe Messgenauigkeit – Keine kurze Reaktionszeit des Sensors erforderlich Lagertank Umwälzung: • Aufbau: großvolumig, stehend zylindrisch, liegend rund • Mediumgeschwindigkeit: langsame Befüllung und Entleerung VEGAPULS 63 • Vierleiter 4 … 20 mA/HART...
- Seite 37 Aufbau: alle Behältergrößen möglich • Mediumgeschwindigkeit: – Sehr schnelle Befüllung und Entleerung – Behälter wird sehr häufig befüllt und entleert • Behälter: beengte Einbausituation • Prozess-/Messbedingungen: – Kondensatbildung, Produktablagerungen an der Antenne – Schaumbildung VEGAPULS 63 • Vierleiter 4 … 20 mA/HART...
- Seite 38 – Bei Außenanlagen Ablagerung von Wasser oder Schnee auf der Behälterdecke möglich – Messung je nach Anwendung durch die Behälterdecke • Eigenschaften Sensor: – Störsignale außerhalb des Behälters werden auch berücksich- tigt – Störsignalausblendung empfohlen VEGAPULS 63 • Vierleiter 4 … 20 mA/HART...
- Seite 39 Einstellung für alle Anwendungen, die nicht typische Füllstand- messungen sind – Gerätedemonstration – Objekterkennung/-überwachung (zusätzliche Einstellungen erforderlich) • Eigenschaften Sensor: – Sensor akzeptiert jegliche Messwertänderung innerhalb des Messbereichs sofort – Hohe Empfindlichkeit gegen Störungen, da fast keine Mittel- wertbildung VEGAPULS 63 • Vierleiter 4 … 20 mA/HART...
- Seite 40 Um die eigentliche Mediumhöhe anzeigen zu können, muss eine Zuweisung der gemessenen Distanz zur prozentualen Höhe erfolgen. Zur Durchführung dieses Abgleichs wird die Distanz bei vollem und leerem Behälter eingegeben, siehe folgendes Beispiel: VEGAPULS 63 • Vierleiter 4 … 20 mA/HART...
- Seite 41 1. Den Menüpunkt "Inbetriebnahme" mit [->] auswählen und mit [OK] bestätigen. Nun mit [->] den Menüpunkt "Min.-Abgleich" auswählen und mit [OK] bestätigen. 2. Mit [OK] den Prozentwert editieren und den Cursor mit [->] auf die gewünschte Stelle setzen. VEGAPULS 63 • Vierleiter 4 … 20 mA/HART...
- Seite 42 Die Werkseinstellung ist je nach Sensortyp 0 s bzw. 1 s. Inbetriebnahme - Strom- Im Menüpunkt "Stromausgang Mode" legen Sie die Ausgangskennli- ausgang Mode nie und das Verhalten des Stromausganges bei Störungen fest. VEGAPULS 63 • Vierleiter 4 … 20 mA/HART...
- Seite 43 Bei aktiver PIN ist die Bedienung über PACTware/DTM sowie über andere Systeme ebenfalls gesperrt. Die PIN im Auslieferungszustand lautet "0000". Display - Sprache Dieser Menüpunkt ermöglicht Ihnen die Einstellung der gewünschten Landessprache. VEGAPULS 63 • Vierleiter 4 … 20 mA/HART...
- Seite 44 Im Menüpunkt "Schleppzeiger" werden die Werte angezeigt. Diagnose - Elektroniktem- Im Sensor werden der jeweils minimale und maximale Wert der Elek- peratur troniktemperatur gespeichert. Im Menüpunkt "Schleppzeiger" werden diese Werte sowie der aktuelle Temperaturwert angezeigt. VEGAPULS 63 • Vierleiter 4 … 20 mA/HART...
- Seite 45 5. Mit [+] und [->] den gewünschten Zahlenwert einstellen. 6. [OK] drücken Hinweis: Bei laufender Simulation wird der simulierte Wert als 4 … 20 mA- Stromwert und als digitales HART-Signal ausgegeben. So brechen Sie die Simulation ab: → [ESC] drücken VEGAPULS 63 • Vierleiter 4 … 20 mA/HART...
-
Seite 46: Weitere Einstellungen - Geräteeinheiten
über die Betriebszeit zu erkennen. Zusätzlich kann die Echo- kurve der Inbetriebnahme auch im Echokurvenfenster eingeblendet und mit der aktuellen Echokurve verglichen werden. Weitere Einstellungen - In diesem Menüpunkt wählen Sie die Messgröße des Systems und Geräteeinheiten die Temperatureinheit. VEGAPULS 63 • Vierleiter 4 … 20 mA/HART... - Seite 47 Anwahl "Störsignalausblendung" folgendes Menüfenster: Löschen: eine bereits angelegte Störsignalausblendung wird kom- plett gelöscht. Dies ist sinnvoll, wenn die angelegte Störsignalaus- blendung nicht mehr zu den messtechnischen Gegebenheiten des Behälters passt. VEGAPULS 63 • Vierleiter 4 … 20 mA/HART...
-
Seite 48: Weitere Einstellungen - Linearisierung
Zugriff und unbeabsichtigten Veränderungen. In die- sem Menüpunkt wird die PIN angezeigt bzw. editiert und verändert. Er ist jedoch nur verfügbar, wenn unter im Menü "Inbetriebnahme" die Bedienung freigegeben wurde. Die PIN im Auslieferungszustand lautet "0000". VEGAPULS 63 • Vierleiter 4 … 20 mA/HART... - Seite 49 Schleppzeiger Messwert: Zurücksetzen der gemessenen Min.- und Max.-Distanzen auf den aktuellen Messwert. Die folgende Tabelle zeigt die Defaultwerte des Gerätes. Je nach Geräteausführung sind nicht alle Menüpunkte verfügbar bzw. unter- schiedlich belegt: VEGAPULS 63 • Vierleiter 4 … 20 mA/HART...
-
Seite 50: Weitere Einstellungen - Hart-Betriebsart
HART-Betriebsart diesem Menüpunkt legen Sie die HART-Betriebsart fest und geben die Adresse bei Multidrop an. Die Betriebsart Standard mit der festen Adresse 0 bedeutet Ausgabe des Messwertes als 4 … 20 mA-Signal. VEGAPULS 63 • Vierleiter 4 … 20 mA/HART... - Seite 51 In diesem Menüpunkt wird die Hard- und Softwareversion des Sen- sors angezeigt. Das 4 … 20 mA-Signal des Sensors wird ausgeschaltet, der Sensor nimmt einen konstanten Strom von 4 mA auf. Das Messsignal wird ausschließlich als digitales HART-Signal übertragen. VEGAPULS 63 • Vierleiter 4 … 20 mA/HART...
-
Seite 52: Sicherung Der Parametrierdaten
Nutzung bzw. für Servicezwecke zur Verfügung. Im Anzeige- und Bedien- Ist das Gerät mit einem Anzeige- und Bedienmodul ausgestattet, modul so können die Parametrierdaten darin gespeichert werden. Die Vorgehensweise wird im Menüpunkt "Geräteeinstellungen kopieren" beschrieben. VEGAPULS 63 • Vierleiter 4 … 20 mA/HART... -
Seite 53: In Betrieb Nehmen Mit Pactware
• PC mit PACTware und passendem VEGA-DTM • VEGACONNECT • HART-Widerstand ca. 250 Ω • Auswertsystem/SPS Hinweis: Bei Speisegeräten mit integriertem HART-Widerstand (Innen- widerstand ca. 250 Ω) ist kein zusätzlicher externer Widerstand VEGAPULS 63 • Vierleiter 4 … 20 mA/HART... -
Seite 54: Parametrierung Mit Pactware
7 In Betrieb nehmen mit PACTware erforderlich. Dies gilt z. B. für die VEGA-Geräte VEGATRENN 149A, VEGAMET 381 und VEGAMET 391. Auch marktübliche Ex-Speise- trenner sind meist mit einem hinreichend großen Strombegrenzungs- widerstand ausgestattet. In diesen Fällen kann das VEGACONNECT parallel zur 4 …... -
Seite 55: Sicherung Der Parametrierdaten
Die Vollversion erhalten Sie auf einer CD über Ihre zuständige Vertretung. Sicherung der Parametrierdaten Es wird empfohlen, die Parametrierdaten über PACTware zu dokumentieren bzw. zu speichern. Sie stehen damit für mehrfache Nutzung bzw. für Servicezwecke zur Verfügung. VEGAPULS 63 • Vierleiter 4 … 20 mA/HART... -
Seite 56: In Betrieb Nehmen Mit Anderen Systemen
Diese Software wird über das Internet aktualisiert und neue EDDs werden nach Freigabe durch den Hersteller automatisch in den Gerätekatalog dieser Software übernommen. Sie können dann auf einen Field Communicator übertragen werden. VEGAPULS 63 • Vierleiter 4 … 20 mA/HART... -
Seite 57: Diagnose, Asset Management Und Service
• Änderung eines Parameters • Ein- und Ausschaltzeitpunkte • Statusmeldungen (nach NE 107) • Fehlermeldungen (nach NE 107) Über einen PC mit PACTware/DTM bzw. das Leitsystem mit EDD werden die Daten ausgelesen. VEGAPULS 63 • Vierleiter 4 … 20 mA/HART... -
Seite 58: Asset-Management-Funktion
Diese Statusmeldung ist immer aktiv. Eine Deaktivierung durch den Anwender ist nicht möglich. Funktionskontrolle (Function check): Am Gerät wird gearbeitet, der Messwert ist vorübergehend ungültig (z. B. während der Simula- tion). Diese Statusmeldung ist per Default inaktiv. VEGAPULS 63 • Vierleiter 4 … 20 mA/HART... - Seite 59 Kommunikation mit dem Vierleiter-Netzteil F125 Temperatur der Elektronik im nicht Umgebungstemperatur prüfen Byte 5, Bit 7 von spezifizierten Bereich Byte 0 … 5 Unzulässige Elekt- Elektronik isolieren roniktemperatur Gerät mit höherem Temperaturbe- reich einsetzen VEGAPULS 63 • Vierleiter 4 … 20 mA/HART...
-
Seite 60: Function Check
XML-Datei mit Sensordaten in wiederhergestellt werden Auslieferungszu- Sensor laden stand M501 Hardwarefehler EEPROM Elektronik austauschen Byte 24, Bit 1 von Byte 14 … 24 Fehler in der nicht Gerät zur Reparatur einsenden aktiven Linearisie- rungstabelle VEGAPULS 63 • Vierleiter 4 … 20 mA/HART... -
Seite 61: Störungen Beseitigen
Dämpfung einstellen 4 … 20 mA-Signal fehlt Elektrischer Anschluss fehlerhaft Anschluss prüfen, ggf. korrigieren Spannungsversorgung fehlt Leitungen auf Unterbrechung prüfen, ggf. reparieren Betriebsspannung zu niedrig, Bürden- Prüfen, ggf. anpassen widerstand zu hoch VEGAPULS 63 • Vierleiter 4 … 20 mA/HART... -
Seite 62: Messfehler Bei Konstantem Füllstand
100 %/großer Fehler nahe 0 %) Durchmesser). time Messwert springt Vielfachecho (Behälterdecke, Produk- Parameter Anwendung prüfen, speziell Be- Richtung 0 % toberfläche) mit Amplitude größer als hälterdecke, Mediumtyp, Klöpperboden, Füllstandecho hohe Dielektrizitätszahl, ggf. anpassen. time VEGAPULS 63 • Vierleiter 4 … 20 mA/HART... -
Seite 63: Messfehler Bei Befüllung
Füllstandecho hohe Dielektrizitätszahl, ggf. anpassen. Füllstandecho kann an einer Störsignal- Bei Störungen durch Einbauten im Nahbe- stelle nicht vom Störsignal unterschieden reich: Polarisationsrichtung ändern werden (springt auf Vielfachecho) Günstigere Einbauposition wählen time VEGAPULS 63 • Vierleiter 4 … 20 mA/HART... -
Seite 64: Messfehler Bei Entleerung
Neue Störsignalausblendung durchführen Messwert springt Tankbodenecho größer als Füllstandecho, Parameter Mediumtyp, Behälterhöhe und beim Entleeren Rich- z. B. bei Produkten mit ε < 2,5 ölbasierend, Bodenform prüfen, ggf. anpassen tung 0 % Lösungsmittel time VEGAPULS 63 • Vierleiter 4 … 20 mA/HART... -
Seite 65: Verhalten Nach Störungsbeseitigung
24 Stunden Service- Sollten diese Maßnahmen dennoch zu keinem Ergebnis führen, Hotline rufen Sie in dringenden Fällen die VEGA Service-Hotline an unter Tel. +49 1805 858550. Die Hotline steht Ihnen auch außerhalb der üblichen Geschäftszeiten an 7 Tagen in der Woche rund um die Uhr zur Verfügung. -
Seite 66: Softwareupdate
Das Gerät reinigen und bruchsicher verpacken • Das ausgefüllte Formular und eventuell ein Sicherheitsdatenblatt außen auf der Verpackung anbringen • Adresse für Rücksendung bei der für Sie zuständigen Vertretung erfragen. Sie finden diese auf unserer Homepage. VEGAPULS 63 • Vierleiter 4 … 20 mA/HART... -
Seite 67: Ausbauen
Führen Sie das Gerät direkt einem spezialisierten Recyclingbetrieb zu und nutzen Sie dafür nicht die kommunalen Sammelstellen. Sollten Sie keine Möglichkeit haben, das Altgerät fachgerecht zu ent- sorgen, so sprechen Sie mit uns über Rücknahme und Entsorgung. VEGAPULS 63 • Vierleiter 4 … 20 mA/HART... -
Seite 68: Anhang
Erforderliches Anzugsmoment der 60 Nm (44.25 lbf ft) Flanschschrauben bei Normflanschen Empfohlenes Anzugsmoment zum 60 … 100 Nm (44.25 … 73.76 lbf ft) Nachziehen der Flanschschrauben bei Normflanschen Glas bei Aluminium- und Edelstahl Feingussgehäuse VEGAPULS 63 • Vierleiter 4 … 20 mA/HART... - Seite 69 35 m (114.8 ft) Ausgangsgröße Ausgangssignale 4 … 20 mA/HART - aktiv; 4 … 20 mA/HART - passiv Bereich des Ausgangssignals 3,8 … 20,5 mA/HART (Werkseinstellung) Klemmenspannung passiv 9 … 30 V DC Kurzschlussschutz Vorhanden VEGAPULS 63 • Vierleiter 4 … 20 mA/HART...
- Seite 70 2 mm (0.079 in) 0,5 m (1.6 ft) - 2 mm (- 0.079 in) - 10 mm (- 0.394 in) Abb. 33: Messabweichung unter Referenzbedingungen Bezugsebene Antennenrand Empfohlener Messbereich Bereits in der Messabweichung enthalten VEGAPULS 63 • Vierleiter 4 … 20 mA/HART...
- Seite 71 366 °C/691 °F 0,07 % 1,01 % 5,7 % 13,2 % 76 % Messcharakteristiken und Leistungsdaten Messfrequenz K-Band (26 GHz-Technologie) Messzykluszeit Ʋ Standardelektronik ca. 450 ms Ʋ Elektronik mit erhöhter Empfindlichkeit 700 ms VEGAPULS 63 • Vierleiter 4 … 20 mA/HART...
- Seite 72 2 m bei Schüttgutanwendungen, bis das Ausgangssignal zum ersten Mal 90 % seines Beharrungswertes angenommen hat (IEC 61298-2). Außerhalb des angegebenen Abstrahlwinkels hat die Energie des Radarsignals einen um 50 % (-3 dB) abge- senkten Pegel. EIRP: Equivalent Isotropic Radiated Power. VEGAPULS 63 • Vierleiter 4 … 20 mA/HART...
-
Seite 73: Elektromechanische Daten - Ausführung Ip66/Ip67
Standardleitung Spezialkabel Abgeschirmt 4 … 20 mA/HART 50 m ● – – Profibus PA, Founda- 25 m – ● ● tion Fieldbus Integrierte Uhr Datumsformat Tag.Monat.Jahr Zeitformat 12 h/24 h Zeitzone werkseitig VEGAPULS 63 • Vierleiter 4 … 20 mA/HART... - Seite 74 Ʋ Einsatzhöhe bis 5000 m (16404 ft) III - nur mit vorgeschaltetem Überspannungsschutz über Meeresspiegel Galvanische Trennung zwischen Elektronik und metallischen Geräteteilen Voraussetzung für die Einhaltung der Schutzart ist das passende Kabel sowie die richtige Montage. VEGAPULS 63 • Vierleiter 4 … 20 mA/HART...
-
Seite 75: Maße
½ NPT Abb. 34: Maße Gehäuse (mit eingebautem Anzeige- und Bedienmodul vergrößert sich die Gehäusehöhe um 9 mm/0.35 in, bei Metallgehäusen um 18 mm/0.71 in) Kunststoff-Zweikammer Aluminium-/Edelstahl-Zweikammer Bei Einsatz mit erfüllter Gehäuseschutzart. VEGAPULS 63 • Vierleiter 4 … 20 mA/HART... -
Seite 76: Vegapuls 63, Flanschausführung
11 Anhang VEGAPULS 63, Flanschausführung ø 44 mm (1.73") ø 75 mm (2.95") Abb. 35: VEGAPULS 63, Flanschausführung DN 50, 2" DN 80 … DN 150, 3" … 6" Durchmesser und Anzahl der Bohrungen im Flansch VEGAPULS 63 • Vierleiter 4 … 20 mA/HART... -
Seite 77: Vegapuls 63, Flanschausführung, Tieftemperatur
11 Anhang VEGAPULS 63, Flanschausführung, Tieftemperatur ø 44 mm ø 75 mm (1.73") (2.95") Abb. 36: VEGAPULS 63, Flanschausführung, Tieftemperatur DN 50, 2" DN 80 … DN 150, 3" … 6" Durchmesser und Anzahl der Bohrungen im Flansch VEGAPULS 63 • Vierleiter 4 … 20 mA/HART... - Seite 78 (1.97") ø 90 mm ø 66 mm (3.54") (2.60") ø 90 mm ø 78 mm (3.54") (3.07") Abb. 37: VEGAPULS 63, Hygieneanschluss 1 NeumoBiocontrol Tuchenhagen Varivent DN 25 Hygieneanschluss LA Hygieneanschluss LB VEGAPULS 63 • Vierleiter 4 … 20 mA/HART...
- Seite 79 Abb. 38: VEGAPULS 63, Hygieneanschluss 2 Clamp 2" (ø 64 mm), 2½" (ø 77,5 mm), 3" (ø 91 mm), (DIN 32676, ISO 2852) Clamp 3½" (ø 106 mm), 4½" (ø 119 mm), (DIN 32676, ISO 2852) VEGAPULS 63 • Vierleiter 4 … 20 mA/HART...
- Seite 80 ø 133 mm (5.24") Abb. 39: VEGAPULS 63, Hygieneanschluss 3 Rohrverschraubung DN 50, 2", 3" (DIN 11851) Rohrverschraubung DN 80, 4" (DIN 11851) Rohrverschraubung DN 50 (DIN 11864-2) Rohrverschraubung DN 80 (DIN 11864-2) VEGAPULS 63 • Vierleiter 4 … 20 mA/HART...
- Seite 81 VEGAPULS 63, Hygieneanschluss 4 ø 84 mm ø 65 mm (3.31") (2.56") ø 105 mm (4.13") ø 114 mm (4.49") Abb. 40: VEGAPULS 63, Hygieneanschluss 4 SMS DN 51 SMS DN 76 VEGAPULS 63 • Vierleiter 4 … 20 mA/HART...
-
