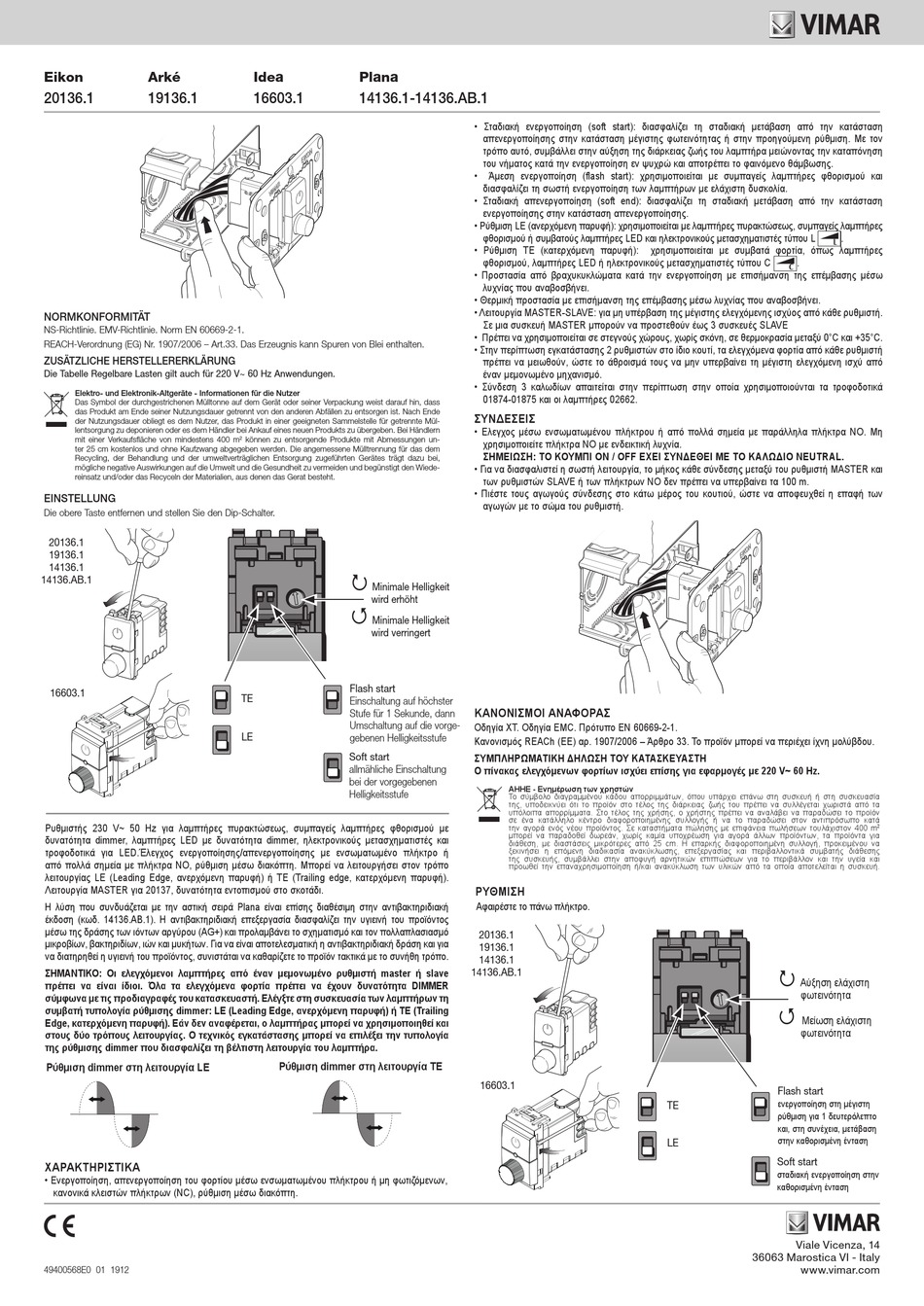

Eikon
Arké
20136.1
19136.1
NORMKONFORMITÄT
NS-Richtlinie. EMV-Richtlinie. Norm EN 60669-2-1.
REACH-Verordnung (EG) Nr. 1907/2006 – Art.33. Das Erzeugnis kann Spuren von Blei enthalten.
ZUSÄTZLICHE HERSTELLERERKLÄRUNG
Die Tabelle Regelbare Lasten gilt auch für 220 V~ 60 Hz Anwendungen.
Elektro- und Elektronik-Altgeräte - Informationen für die Nutzer
Das Symbol der durchgestrichenen Mülltonne auf dem Gerät oder seiner Verpackung weist darauf hin, dass
das Produkt am Ende seiner Nutzungsdauer getrennt von den anderen Abfällen zu entsorgen ist. Nach Ende
der Nutzungsdauer obliegt es dem Nutzer, das Produkt in einer geeigneten Sammelstelle für getrennte Mül-
lentsorgung zu deponieren oder es dem Händler bei Ankauf eines neuen Produkts zu übergeben. Bei Händlern
mit einer Verkaufsfläche von mindestens 400 m
ter 25 cm kostenlos und ohne Kaufzwang abgegeben werden. Die angemessene Mülltrennung für das dem
Recycling, der Behandlung und der umweltverträglichen Entsorgung zugeführten Gerätes trägt dazu bei,
mögliche negative Auswirkungen auf die Umwelt und die Gesundheit zu vermeiden und begünstigt den Wiede-
reinsatz und/oder das Recyceln der Materialien, aus denen das Gerat besteht.
EINSTELLUNG
Die obere Taste entfernen und stellen Sie den Dip-Schalter.
20136.1
19136.1
14136.1
14136.AB.1
16603.1
Ρυθμιστής 230 V~ 50 Hz για λαμπτήρες πυρακτώσεως, συμπαγείς λαμπτήρες φθορισμού με
δυνατότητα dimmer, λαμπτήρες LED με δυνατότητα dimmer, ηλεκτρονικούς μετασχηματιστές και
τροφοδοτικά για LED.Έλεγχος ενεργοποίησης/απενεργοποίησης με ενσωματωμένο πλήκτρο ή
από πολλά σημεία με πλήκτρα NO, ρύθμιση μέσω διακόπτη. Μπορεί να λειτουργήσει στον τρόπο
λειτουργίας LE (Leading Edge, ανερχόμενη παρυφή) ή TE (Trailing edge, κατερχόμενη παρυφή).
Λειτουργία MASTER για 20137, δυνατότητα εντοπισμού στο σκοτάδι.
Η λύση που συνδυάζεται με την αστική σειρά Plana είναι επίσης διαθέσιμη στην αντιβακτηριδιακή
έκδοση (κωδ. 14136.AB.1). Η αντιβακτηριδιακή επεξεργασία διασφαλίζει την υγιεινή του προϊόντος
μέσω της δράσης των ιόντων αργύρου (AG+) και προλαμβάνει το σχηματισμό και τον πολλαπλασιασμό
μικροβίων, βακτηριδίων, ιών και μυκήτων. Για να είναι αποτελεσματική η αντιβακτηριδιακή δράση και για
να διατηρηθεί η υγιεινή του προϊόντος, συνιστάται να καθαρίζετε το προϊόν τακτικά με το συνήθη τρόπο.
ΣΗΜΑΝΤΙΚΟ: Οι ελεγχόμενοι λαμπτήρες από έναν μεμονωμένο ρυθμιστή master ή slave
πρέπει να είναι ίδιοι. Όλα τα ελεγχόμενα φορτία πρέπει να έχουν δυνατότητα DIMMER
σύμφωνα με τις προδιαγραφές του κατασκευαστή. Ελέγξτε στη συσκευασία των λαμπτήρων τη
συμβατή τυπολογία ρύθμισης dimmer: LE (Leading Edge, ανερχόμενη παρυφή) ή TE (Trailing
Edge, κατερχόμενη παρυφή). Εάν δεν αναφέρεται, ο λαμπτήρας μπορεί να χρησιμοποιηθεί και
στους δύο τρόπους λειτουργίας. Ο τεχνικός εγκατάστασης μπορεί να επιλέξει την τυπολογία
της ρύθμισης dimmer που διασφαλίζει τη βέλτιστη λειτουργία του λαμπτήρα.
Ρύθμιση dimmer στη λειτουργία LE
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
• Ενεργοποίηση, απενεργοποίηση του φορτίου μέσω ενσωματωμένου πλήκτρου ή μη φωτιζόμενων,
κανονικά κλειστών πλήκτρων (NC), ρύθμιση μέσω διακόπτη.
49400568E0 01 1912
Idea
Plana
16603.1
14136.1-14136.AB.1
können zu entsorgende Produkte mit Abmessungen un-
2
Minimale Helligkeit
wird erhöht
Minimale Helligkeit
wird verringert
Flash start
TE
Einschaltung auf höchster
Stufe für 1 Sekunde, dann
Umschaltung auf die vorge-
LE
gebenen Helligkeitsstufe
Soft start
allmähliche Einschaltung
bei der vorgegebenen
Helligkeitsstufe
Ρύθμιση dimmer στη λειτουργία TE
• Σταδιακή ενεργοποίηση (soft start): διασφαλίζει τη σταδιακή μετάβαση από την κατάσταση
απενεργοποίησης στην κατάσταση μέγιστης φωτεινότητας ή στην προηγούμενη ρύθμιση. Με τον
τρόπο αυτό, συμβάλλει στην αύξηση της διάρκειας ζωής του λαμπτήρα μειώνοντας την καταπόνηση
του νήματος κατά την ενεργοποίηση εν ψυχρώ και αποτρέπει το φαινόμενο θάμβωσης.
•
Άμεση ενεργοποίηση (flash start): χρησιμοποιείται με συμπαγείς λαμπτήρες φθορισμού και
διασφαλίζει τη σωστή ενεργοποίηση των λαμπτήρων με ελάχιστη δυσκολία.
• Σταδιακή απενεργοποίηση (soft end): διασφαλίζει τη σταδιακή μετάβαση από την κατάσταση
ενεργοποίησης στην κατάσταση απενεργοποίησης.
• Ρύθμιση LE (ανερχόμενη παρυφή): χρησιμοποιείται με λαμπτήρες πυρακτώσεως, συμπαγείς λαμπτήρες
φθορισμού ή συμβατούς λαμπτήρες LED και ηλεκτρονικούς μετασχηματιστές τύπου L
• Ρύθμιση TE (κατερχόμενη παρυφή):
φθορισμού, λαμπτήρες LED ή ηλεκτρονικούς μετασχηματιστές τύπου C
• Προστασία από βραχυκυκλώματα κατά την ενεργοποίηση με επισήμανση της επέμβασης μέσω
λυχνίας που αναβοσβήνει.
• Θερμική προστασία με επισήμανση της επέμβασης μέσω λυχνίας που αναβοσβήνει.
• Λειτουργία MASTER-SLAVE: για μη υπέρβαση της μέγιστης ελεγχόμενης ισχύος από κάθε ρυθμιστή.
Σε μια συσκευή MASTER μπορούν να προστεθούν έως 3 συσκευές SLAVE
• Πρέπει να χρησιμοποιείται σε στεγνούς χώρους, χωρίς σκόνη, σε θερμοκρασία μεταξύ 0°C και +35°C.
• Στην περίπτωση εγκατάστασης 2 ρυθμιστών στο ίδιο κουτί, τα ελεγχόμενα φορτία από κάθε ρυθμιστή
πρέπει να μειωθούν, ώστε το άθροισμά τους να μην υπερβαίνει τη μέγιστη ελεγχόμενη ισχύ από
έναν μεμονωμένο μηχανισμό.
• Σύνδεση 3 καλωδίων απαιτείται στην περίπτωση στην οποία χρησιμοποιούνται τα τροφοδοτικά
01874-01875 και οι λαμπτήρες 02662.
ΣΎΝΔΕΣΕΙΣ
• Ελεγχος μέσω ενσωματωμένου πλήκτρου ή από πολλά σημεία με παράλληλα πλήκτρα NO. Μη
χρησιμοποιείτε πλήκτρα NO με ενδεικτική λυχνία.
ΣΗΜΕΙΩΣΗ: ΤΟ ΚΟΎΜΠΙ ON / OFF ΕΧΕΙ ΣΎΝΔΕΘΕΙ ΜΕ ΤΟ ΚΑΛΩΔΙΟ NEUTRAL.
• Για να διασφαλιστεί η σωστή λειτουργία, το μήκος κάθε σύνδεσης μεταξύ του ρυθμιστή MASTER και
των ρυθμιστών SLAVE ή των πλήκτρων NO δεν πρέπει να υπερβαίνει τα 100 m.
• Πιέστε τους αγωγούς σύνδεσης στο κάτω μέρος του κουτιού, ώστε να αποφευχθεί η επαφή των
αγωγών με το σώμα του ρυθμιστή.
ΚΑΝΟΝΙΣΜΟΙ ΑΝΑΦΟΡΑΣ
Οδηγία ΧΤ. Οδηγία EMC. Πρότυπο EN 60669-2-1.
Κανονισμός REACh (ΕΕ) αρ. 1907/2006 – Άρθρο 33. Το προϊόν μπορεί να περιέχει ίχνη μολύβδου.
ΣΎΜΠΛΗΡΩΜΑΤΙΚΗ ΔΗΛΩΣΗ ΤΟΎ ΚΑΤΑΣΚΕΎΑΣΤΗ
Ο πίνακας ελεγχόμενων φορτίων ισχύει επίσης για εφαρμογές με 220 V~ 60 Hz.
ΑΗΗΕ - Ενημέρωση των χρηστών
Το σύμβολο διαγραμμένου κάδου απορριμμάτων, όπου υπάρχει επάνω στη συσκευή ή στη συσκευασία
της, υποδεικνύει ότι το προϊόν στο τέλος της διάρκειας ζωής του πρέπει να συλλέγεται χωριστά από τα
υπόλοιπα απορρίμματα. Στο τέλος της χρήσης, ο χρήστης πρέπει να αναλάβει να παραδώσει το προϊόν
σε ένα κατάλληλο κέντρο διαφοροποιημένης συλλογής ή να το παραδώσει στον αντιπρόσωπο κατά
την αγορά ενός νέου προϊόντος. Σε καταστήματα πώλησης με επιφάνεια πωλήσεων τουλάχιστον 400 m
μπορεί να παραδοθεί δωρεάν, χωρίς καμία υποχρέωση για αγορά άλλων προϊόντων, τα προϊόντα για
διάθεση, με διαστάσεις μικρότερες από 25 cm. Η επαρκής διαφοροποιημένη συλλογή, προκειμένου να
ξεκινήσει η επόμενη διαδικασία ανακύκλωσης, επεξεργασίας και περιβαλλοντικά συμβατής διάθεσης
της συσκευής, συμβάλλει στην αποφυγή αρνητικών επιπτώσεων για το περιβάλλον και την υγεία και
προωθεί την επαναχρησιμοποίηση ή/και ανακύκλωση των υλικών από τα οποία αποτελείται η συσκευή.
ΡΎΘΜΙΣΗ
Αφαιρέστε το πάνω πλήκτρο.
20136.1
19136.1
14136.1
14136.AB.1
16603.1
χρησιμοποιείται με συμβατά φορτία, όπως λαμπτήρες
.
C
Αύξηση ελάχιστη
φωτεινότητα
Μείωση ελάχιστη
φωτεινότητα
Flash start
ενεργοποίηση στη μέγιστη
TE
ρύθμιση για 1 δευτερόλεπτο
και, στη συνέχεια, μετάβαση
στην καθορισμένη ένταση
LE
Soft start
σταδιακή ενεργοποίηση στην
καθορισμένη ένταση
Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
.
L
2
