6 ПОДРОБНОЕ ОПИСАНИЕ ВСЕХ ИМЕЮЩИХСЯ
ПРОГРАММИРУЕМЫХ ФУНКЦИЙ
6.1 ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ
CN1:
Вход +24 В аварийного аккумулятора
BATT+24V:
Вход -24 В аварийного аккумулятора.
BATT-24V:
Выход +24 В маячка.
LAMP+24V:
Выход -24 В маячка.
LAMP-24V:
Выход + двигателя 1.
MOT1+:
Выход - двигателя 1.
MOT1-:
CN2:
Вход блокировки (НЗ).
STOP:
Общий вход заземления.
GND:
Управление и питание фотоэлемента (24 В, 5 Вт).
FOTO+:
Управление и питание фотоэлемента (GND).
GND:
Вход концевого выключателя двигателя при закрытии
FCC:
(НЗ).
Общий вход заземления
GND:
Вход концевого выключателя двигателя при открытии
FCA:
(НЗ).
Вход предохранительного устройства (НЗ)
DS1:
Общий вход заземления
GND:
Вход кнопки Р/Р управления открыть-закрыть (НР)
PP:
Вход массы антенны.
ANT-:
Вход положительного полюса антенны.
ANT+:
CN3:
Линейный вход 230 В ~ (фаза).
L:
Линейный вход 230 В ~ (нейтраль).
N:
ПОДКЛЮЧЕНИЕ ТРАНСФОРМАТОРА
CN4 1st:
1: вход первичной обмотки трансформатора 230 В~
2: вход первичной обмотки трансформатора 230 В~
CN5 2nd:
1: Выход SEC трансформатора 21,7 В, 7,5 A напряжение холостого хода.
2: Выход SEC трансформатора 21,7 В, 7,5 A напряжение холостого хода.

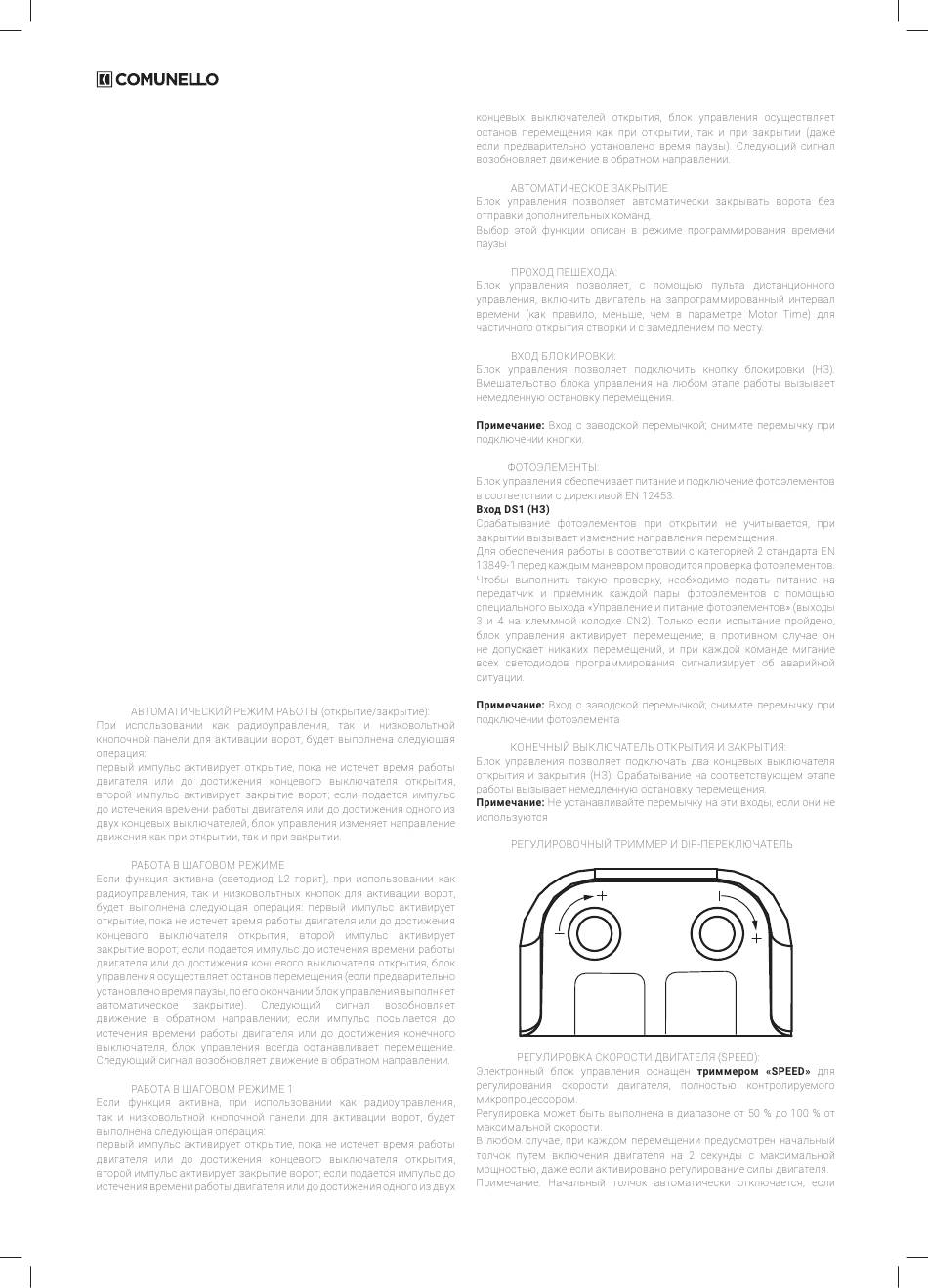

6.2 ОПИСАНИЕ ФУНКЦИЙ
6.2.1 -
6.2.2 -
6.2.3 -
80 COMUNELLO ®Copyright 2019 - All rights reserved
6.2.4 -
.
6.2.5 -
6.2.6 -
6.2.7-
6.2.8 -
6.2.9 -
SPEED
6.2.10 -
SENS
