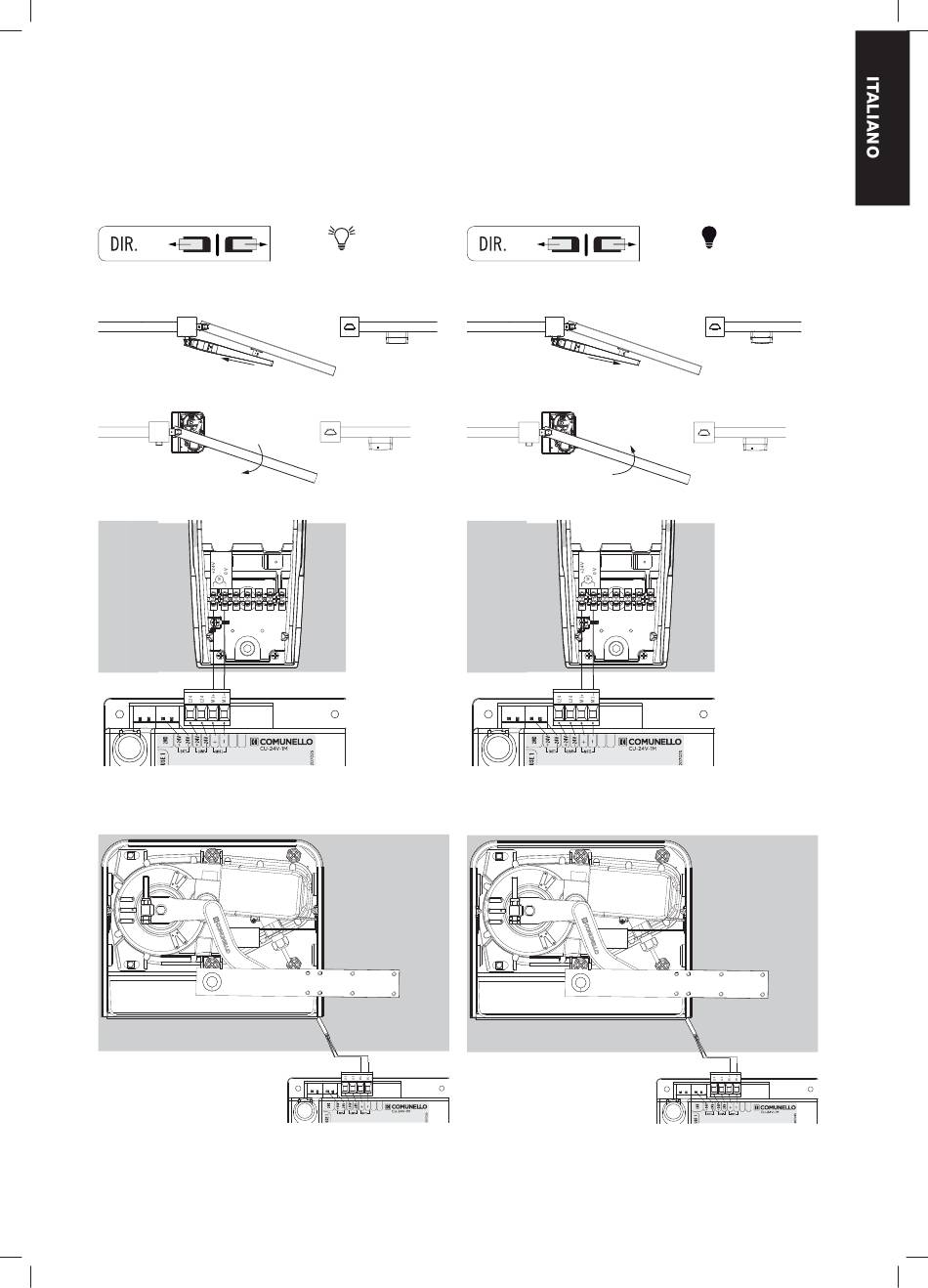

4.3 ESEMPI DI COLLEGAMENTO BATTENTE AD ANTA SINGOLA
Motori con moto vettoriale (es. modello ABACUS) e con moto radiale (es. modello EAGLE)
Regolazione di menu principale, LED L1 per invertire senso di dire-
zione del motore (e finecorsa elettronici se cablati a centrale).
APRE VERSO L'INTERNO
ABACUS (moto vettoriale come in modello RAM)
EAGLE (moto radiale come in modelli CONDOR)
ABACUS - CONNESSIONE
CN5
2 ND BATT
CN1
2 ND
F1
+24V con M1+
0V con M1-
EAGLE - CONNESSIONE
+24V con M1+
0V con M1-
LED ON
CN5
2 ND BATT
CN1
2 ND
F1
Regolazione di menu principale, LED L1 per invertire senso di dire-
zione del motore (e finecorsa elettronici se cablati a centrale)
APRE VERSO L'ESTRNO
ABACUS (moto vettoriale come in modello RAM)
EAGLE (moto radiale come in modelli CONDOR)
ABACUS - CONNESSIONE
CN5
2 ND BATT
CN1
2 ND
F1
+24V con M1-
0V con M1+
EAGLE - CONNESSIONE
+24V con M1+
0V con M1-
COMUNELLO ®Copyright 2019 - All rights reserved
LED OFF
(configurazione di default)
CN5
2 ND BATT
CN1
2 ND
F1
