S'il est nécessaire de modifier le temps de fonctionnement piéton, la
programmation doit être effectuée avec le cadre fermé comme suit :
• Assurez-vous que vous avez activé le menu étendu 1 (mis en évidence par
le clignotement 1 0 1 0 1 0 du VOYANT LEV) ;
• Positionnez-vous avec la touche SELECT sur le clignotement du VOYANT
L2 ;
• Appuyez sur la touche SET pendant un instant ;
• Le moteur commencera le cycle d'ouverture ;
• Au point de ralentissement initial souhaité, appuyez à nouveau sur la touche
SET ;
• Le voyant L2 commencera à clignoter plus lentement et le moteur ralentira ;
• Lorsque la position désirée est atteinte, appuyez sur la touché SET pour
mettre fin au cycle d'ouverture ;
• Le VOYANT L2 clignotera à nouveau régulièrement et le moteur redémarrera
en fermeture ;
• Répétez les opérations décrites ci-dessus pour la phase de fermeture.
Si vous ne souhaitez pas que l'unité de commande ralentisse, pendant la
programmation, à la fin des cycles d'ouverture et de fermeture, appuyez deux
fois de suite sur la touche SET au lieu d'un seul.
Lors de la programmation, il est possible d'utiliser la touche de commande
radio au lieu de la touche SET, située sur l'unité de commande, uniquement si
elle a déjà été mémorisée.
7.2.3. LED L3 - STEP BY STEP 1:
Si vous souhaitez activer la logique de fonctionnement « P/P1 - Pas à Pas 1 »
procédez comme suit :
• Assurez-vous que vous avez activé le menu étendu 1 (mis en évidence par
le clignotement 1 0 1 0 1 0 du voyant LEV) ;
• Positionnez-vous avec la touche SELECT sur le clignotement du VOYANT
L3 ;
• Appuyez sur la touche SET ;
• Le VOYANT L3 reste allumé et la programmation est terminée.
Répétez l'opération si vous souhaitez restaurer la configuration précédente.
Nota Bene : la fonction Step by Step 1 écrase la logique standard et peut
être activée uniquement si le « Step-by-step » est activé et avec une période de
« Pause time » mémorisée.
7.2.4. LED L4 - PGM CODE A DISTANCE
L'unité de commande permet de programmer le code de transmission, sans
intervenir directement sur la touche SELECT de l'unité de commande, mais en
exécutant l'opération à distance (fonctions de base désactivées).
La programmation à distance de la commande radio s'effectue comme suit :
Envoyez en mode continu et pour une durée supérieure à 10 secondes, le
code d'une commande radio mémorisé précédemment, pendant ce même
temps, l'unité de commande passe en mode programmation comme décrit
ci-dessus pour le VOYANT CODE dans le menu principal.
Si c'est un code piéton qui est envoyé en mode continu précédemment
mémorisé, l'unité de commande passera en programmation d'un nouveau
code piéton.
Si vous souhaitez activer la fonction, procédez comme suit :
• Assurez-vous que vous vous trouvez dans le Menu Etendu 1 (mis en
évidence par le clignotement 1 0 1 0 1 0 du VOYANT LEV) ;
• Positionnez-vous avec la touche SELECT sur le clignotement du VOYANT
L5 ;
• Appuyez sur la touche SET ;
• Le VOYANT L5 reste allumé et la programmation est terminée.
Répéter l'opération si on souhaite rétablir la configuration de base.
7.2.5. LED L5 - COUP DE BÉLIER :
L'unité de commande est fournie par le fabricant avec la fonction de coup
de bélier désactivée. Cette fonction consiste à envoyer une commande de
fermeture pendant environ 2 secondes. au début d'une phase d'ouverture:
de cette manière, le déverrouillage de la serrure est facilité pour permettre
l'exécution correcte de la phase d'ouverture. Si vous souhaitez activer la
fonction de coup de bélier à la puissance maximale, procédez comme suit :
• Assurez-vous que vous avez activé le menu étendu 1 (mis en évidence par
le clignotement 1 0 1 0 1 0 du voyant LEV) ;
• Positionnez-vous avec la touche SELECT sur le clignotement du VOYANT
L5 ;
• Appuyez sur la touche SET ;
• Le VOYANT L5 reste allumé et la programmation est terminée.
Si vous souhaitez activer la fonction au niveau de puissance réglé par le trimmer
FORCE, répétez la programmation mentionnée ci-dessus, en appuyant deux
fois sur SELECT (en obtenant ainsi un clignotement rapide du VOYANT L5, au
lieu d'une fois) puis appuyez sur SET.
Répétez l'opération si vous souhaitez restaurer la configuration initiale.
7.2.6. LED L6 - COUP EN FERMETURE:
L'unité de commande est fournie par le fabricant avec la fonction de coup de
fermeture désactivée.
Cette fonction consiste à ajouter (s'il y a une phase de ralentissement en
fermeture) un temps de 1 seconde, à la puissance maximale afin de s'affranchir
de l'éventuelle serrure installée. Si vous souhaitez activer la fonction Coup de
fermeture à la puissance maximale, procédez comme suit :
• Assurez-vous que vous avez activé le menu étendu 1 (mis en évidence par
le clignotement 1 0 1 0 1 0 du voyant LEV) ;
• Positionnez-vous avec la touché SELECT sur le clignotement du VOYANT
L6. puis appuyez sur la touche SET ;
• le VOYANT L6 s'allume en fixe et la programmation est terminée.
Si vous souhaitez activer la fonction au niveau de puissance réglé par le trimmer
FORCE, répétez la programmation mentionnée ci-dessus, en appuyant deux
fois sur SELECT (en obtenant ainsi un clignotement rapide du VOYANT L6, au
lieu d'une fois) puis appuyez sur SET.
Répétez l'opération si vous souhaitez restaurer la configuration initiale.
7.2.7. LED L7 - PRÉ-CLIGNOTEMENT/LUMIÈRE DE COURTOISIE:
L'unité de commande est fournie par le constructeur avec les fonctions Pré-
clignotement et Lumière de courtoisie.
Fonctionnement Pré-clignotement : La sortie Clignotant 24 ~ 4W max.
s'activera toujours 3 secondes avant la manœuvre de fermeture.
Pour l'activer, procéder comme suit :
• Assurez-vous que vous avez activé le menu étendu 1 (mis en évidence par
le clignotement 1 0 1 0 1 0 0 du voyant LEV) ;
• Positionnez-vous avec la touché SELECT sur le clignotement du VOYANT
L7 puis appuyez sur la touche SET ;
• Le VOYANT L7 reste allumé et la programmation est terminée.
Fonctionnement de la Lumière de courtoisie : La sortie clignotant 24 V ~ 4W
Max. s'active pendant 3 minutes chaque fois qu'une commande d'ouverture
est donnée.
Si on souhaite activer la lumière de courtoisie, répéter l'opération décrite
ci-dessus en appuyant deux fois sur la touche SELECT (pour obtenir le
clignotement rapide du VOYANT L7), puis appuyer sur SET. Le VOYANT L7
restera allumé en fixe.
Répétez l'opération si vous souhaitez restaurer la configuration initiale.

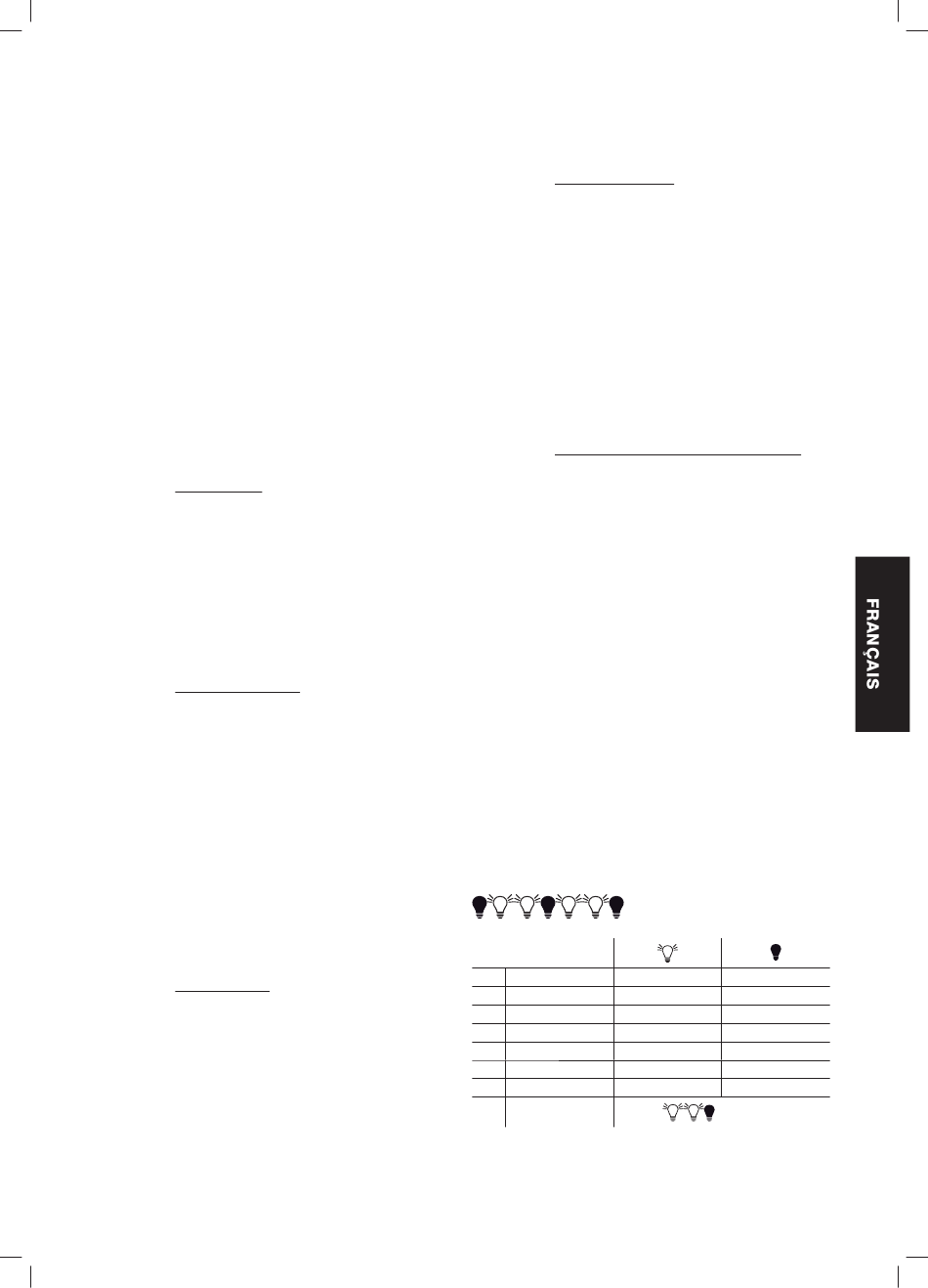

7.3 MENU ÉTENDU 2
L'unité de commande est fournie par le fabricant avec la possibilité de
sélectionner directement uniquement les fonctions du menu principal.
Si vous souhaitez activer les fonctions décrites dans le menu étendu 2,
procédez comme suit :
• Positionnez-vous sur le voyant LEV clignotant ;
• Appuyez sur SET 2 fois ;
• Le voyant commence à clignoter (le voyant LEV clignote en alternance
);
Ceci entre le réglage des fonctions suivantes :
L1 SOFT STOP
L2 SOFT START
L3 DS1 EN OUVERTURE
L4 HOMME PRÉSENT
L5 FOLLOW ME
L6 CLIGN. PAUSE
L7 FERMER TOUJOURS
LEV MENU
De cette façon, vous aurez 30 secondes pour sélectionner les fonctions du
menu étendu 2 à l'aide des touches SELECT et SET ; au bout de 30 secondes
supplémentaires, l'unité de commande revient au menu principal.
COMUNELLO ®Copyright 2019 - All rights reserved
ON OFF
OFF ON
ON OFF
ON OFF
ON OFF
ON OFF
ON OFF
2 CLIGNOTEMENTS
