Installation:
WX 50, WX 60 und WXC 500 KURZANLEITUNG

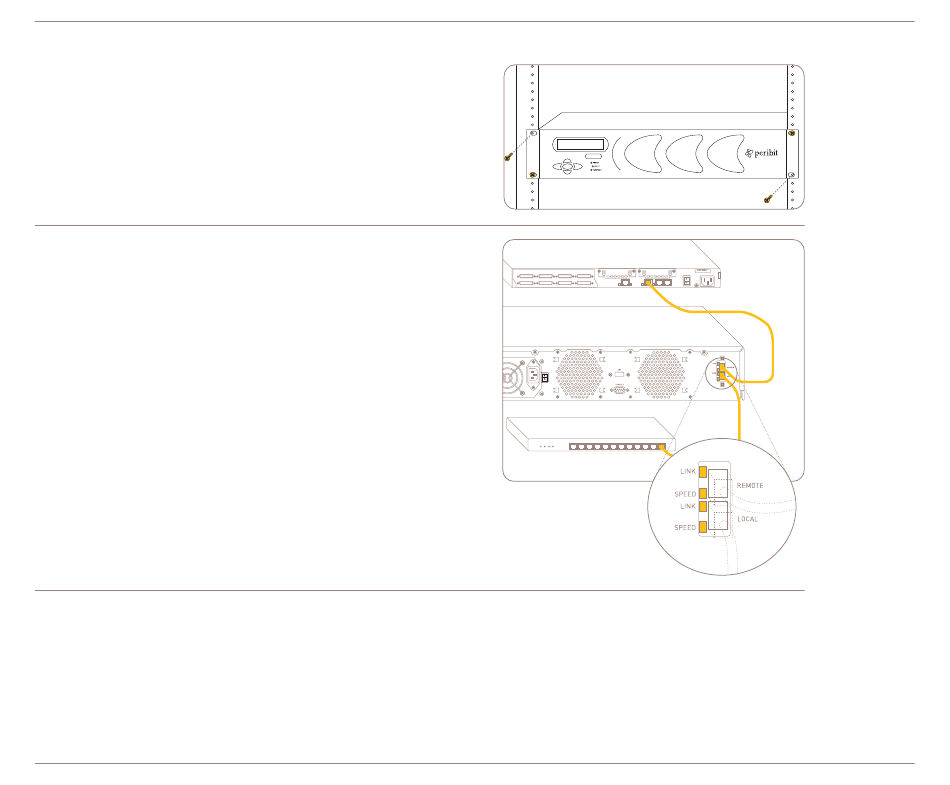

Stellen Sie das Gehäuse auf.
•
Bei der Befestigung in einem Rack bringen Sie die mitgelieferten
Montagewinkel an den Geräteseiten an. Achten Sie darauf,
dass die Vorderseite nach vorne zeigt.
•
Bei einer Aufstellung als Tischgerät befestigen Sie die mitgelieferten
Gummifüße in den Einbuchtungen auf der Gehäuseunterseite.
HINWEIS: Schließen Sie das Stromkabel erst in Schritt 4 an.
Schließen Sie die Netzwerkkabel an.
So schließen Sie die Netzwerkkabel an:
•
Suchen Sie das Kabel, das den Router mit dem Switch (oder
einem anderen aggregierenden Gerät) verbindet.
•
Trennen Sie dieses Kabel vom Routerport und verbinden
Sie es mit dem Port LOCAL am WX-Gerät.
•
Schließen Sie ein Patchkabel (nicht im Lieferumfang enthalten)
vom Routerport an den Port REMOTE am WX-Gerät an.
Prüfen Sie die Verbindungen des gesamten WX-Geräts.
Ein Verfahren zum Testen der Verbindung zwischen den Geräten besteht
im Senden eines Pingsignals von einem Host auf der entfernten Seite
des Geräts an einen Host auf der lokalen Seite des Geräts.
HINWEIS: Fahren Sie mit dem nächsten Schritt erst fort, wenn Sie die
Verbindung auf beiden Seiten des Geräts überprüft haben. Stellen Sie
sicher, dass die richtigen Kabel verwendet werden (Crossover- bzw.
Straight-Through-Kabel) und überprüfen Sie die Netzwerkverbindungen,
bevor Sie das Gerät einschalten.
WXC 500
Router (Remotegerät)
Switch (lokales Gerät)
SM-500
