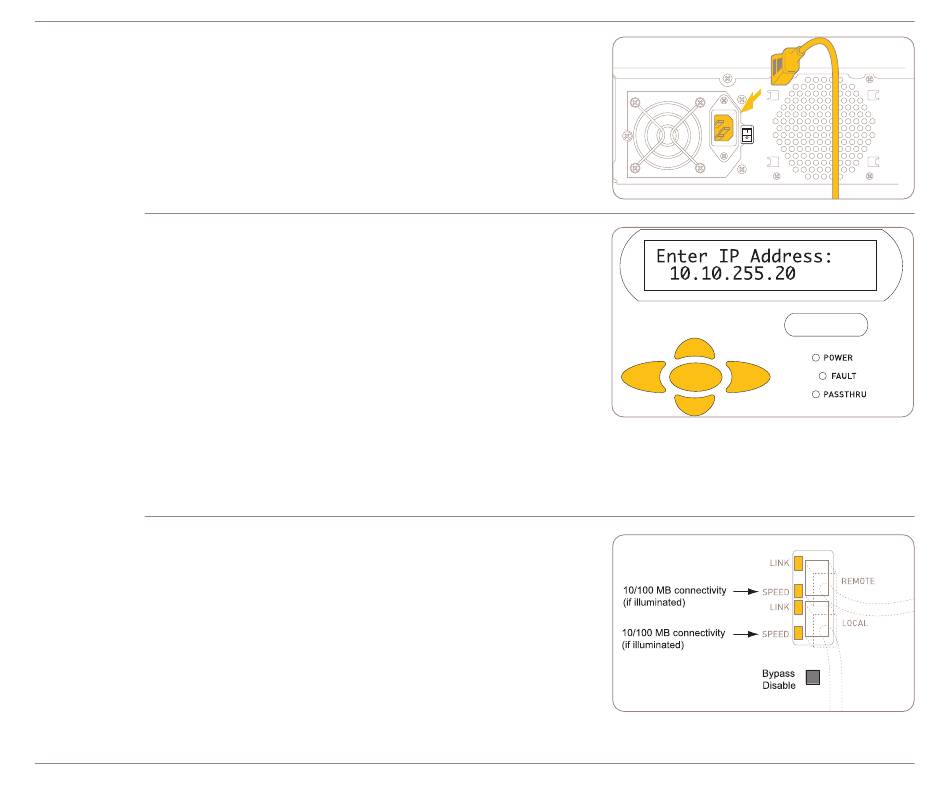

Branchez le câble d'alimentation.
Connectez le câble d'alimentation à l'arrière du châssis, puis connectez
l'autre extrémité du câble à une prise secteur.
REMARQUE : La puissance électrique est de 150 watts au maximum.
FIN : Si vous disposez du CMS 5.0 (ou ultérieur), vous pouvez vous
arrêter ici et utiliser l'autodéploiement pour configurer automatiquement
le périphérique.
Configurez les paramètres réseau.
Utilisez le pavé numérique et l'écran LCD situés sur le panneau
avant pour attribuer une adresse IP, un masque de sous-réseau
et une passerelle par défaut, comme indiqué ci-dessous :
•
Appuyez deux fois sur Enter (bouton du centre) pour démarrer
la configuration.
•
Utilisez les flèches vers le haut et vers le bas pour afficher
un chiffre (entre 0 et 9).
•
Utilisez les flèches vers la gauche ou vers la droite pour passer
au caractère suivant ou précédent.
5
•
Utilisez le bouton Enter (bouton du centre) pour effectuer une sélection.
REMARQUE : Par défaut, les interfaces 10/100/1000 sont configurées
5
en mode autodetect pour la vitesse et le duplex. Toutefois, il est
vivement recommandé d'utiliser le panneau avant pour définir manuellement la vitesse et le mode duplex de l'interface. Les
paramètres du port LOCAL doivent correspondre aux paramètres d'interface du commutateur et les paramètres du port
5
REMOTE doivent correspondre aux paramètres d'interface du routeur.
™
Après avoir configuré les paramètres réseau, sélectionnez Save pour enregistrer la configuration du périphérique.
5
Consultez les diodes situées à proximité des ports
Ethernet 10/100/1000.
•
Si les diodes LINK s'allument, le périphérique est correctement
connecté. Si elles ne s'allument pas, activez les boutons MDI/MDI-X
(pour le WX 50 uniquement).
•
Sur le WX 60 et le WXC 500, les diodes SPEED indiquent une
connectivité de 100 ou de 1000 Mbits/s. Pour vérifier la vitesse, utilisez
le panneau avant ou les commandes en ligne. Sur les périphériques
WX 50, les diodes 100M indiquent une connectivité de 100 Mbits/s.
š
5
•
Sur les périphériques WX 60 et WXC 500, appuyez sur Bypass Disable
si vous souhaitez bloquer le trafic en cas de panne de courant
(utilisé dans les environnements haute disponibilité).
Une fois la vérification des diodes terminée, vous devez vérifier de
nouveau la connectivité du périphérique (comme décrit à l'étape 3).
5
›
WX 50, WX 60 et WXC 500 DÉMARRAGE RAPIDE
WXC 500
