2° Regolare il trimmer "Voltage %" su 83,33% in quanto:
250 (V
V% =
300 (V
avendo cablato il morsetto 7-11.

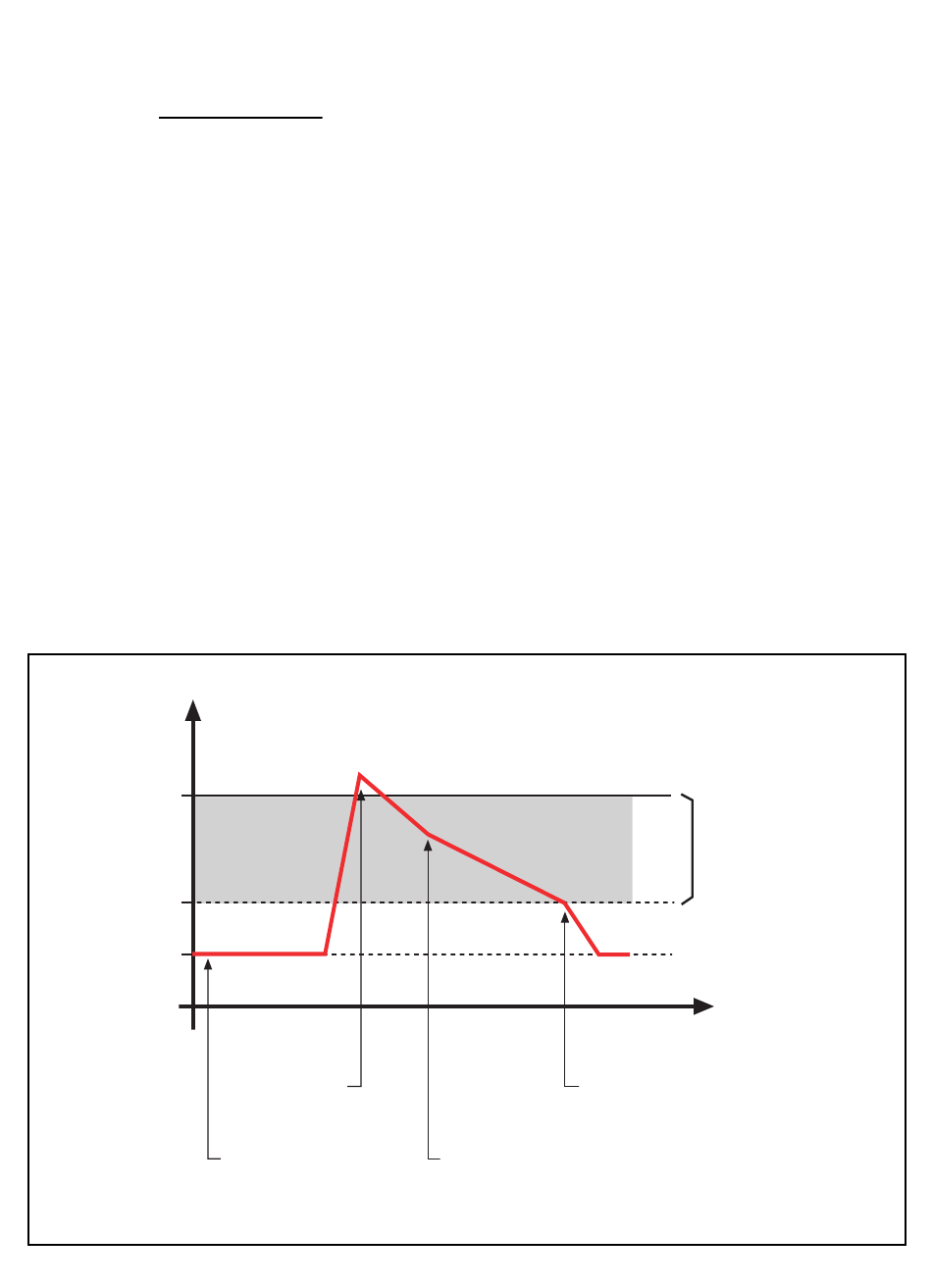

3° Regolare il trimmer "Hysteresis %" (finestra di intervento)
scegliendo 5% si ottiene quindi una finestra di intervento
compresa tra 237,5 e 250 V (250 V - 5% = 237,5 V):
l'intervento del relè sarà a 250 V ed il ritorno al normale
funzionamento a 237,5 V.
4° Regolare il trimmer "Delay"
Tale operazione consente di ritardare il tempo di intervento del
relè (1... 30 sec)
(durante il ritardo il LED "Power On" lampeggia, terminato il
ritardo il LED "alarm" si illuminerà permanentemente quindi
interverrà il relè).
V =250V
max
237,5V
V =230V
n
6
)
max
x 100 = 83,33%
)
impostata
In allarme
Normale
funzionamento
Non in allarme perchè fuori
dalla finestra di isteresi
In allarme in quanto all'interno
della finestra di isteresi
Finestra
di isteresi scelta
= 5%
