2° Regular o trimmer "Voltage %" para 66,7% pois:
200 (V
V% =
300 (V
tendo ligado o terminal 7-11.

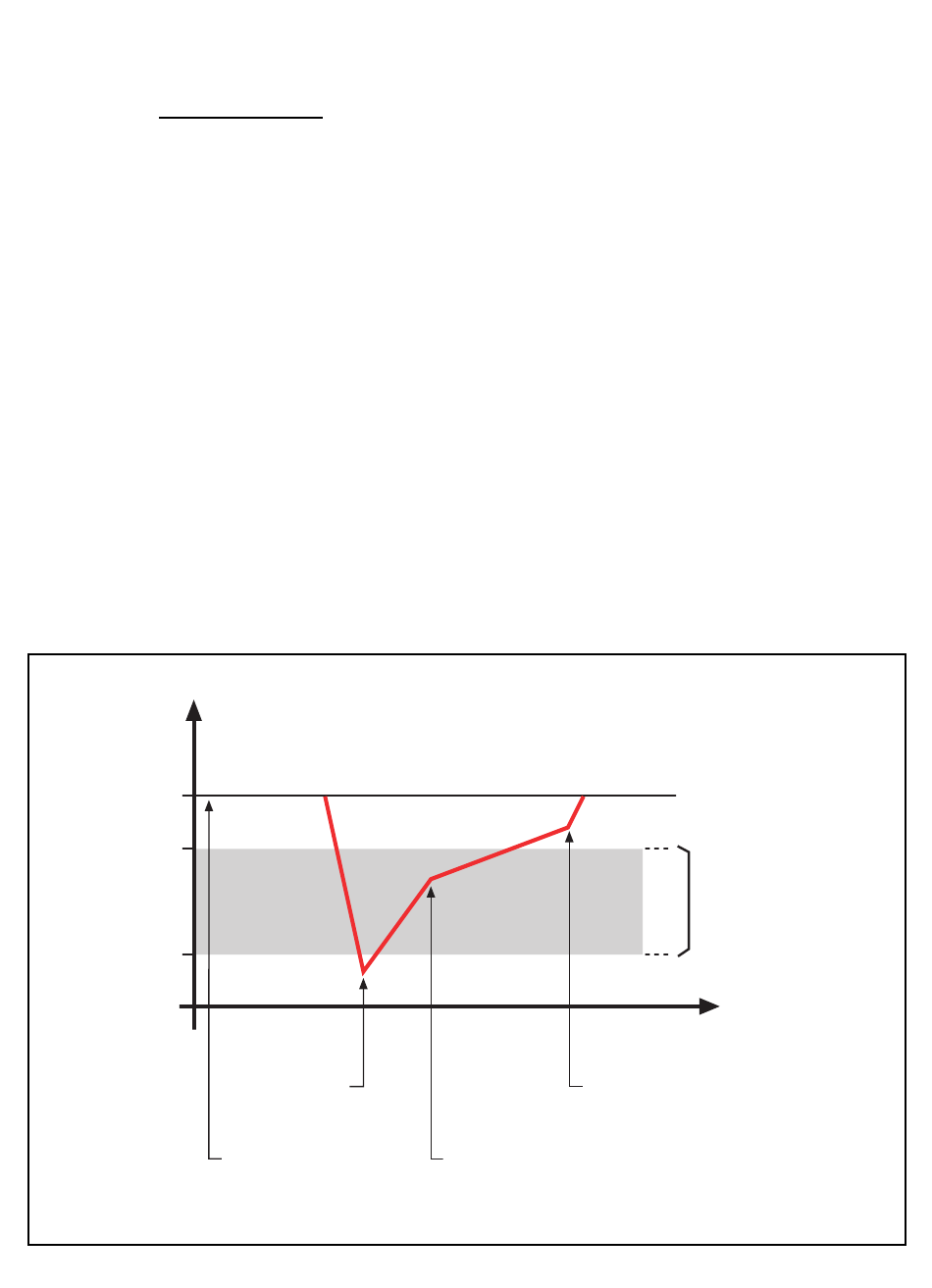

3° Regular o trimmer "Hysteresis %" (janela de intervenção)
seleccionando 10 % obtém-se assim uma janela de
intervenção compreendida entre 200 e 220 V (200 + 10% =
220 V):
a intervenção do relé será a 200 V e o retorno ao
funcionamento normal a 220 V.
4° Regular o trimmer "Delay" Esta operação permite retardar o
tempo de intervenção do relé (1 ... 30 seg)
(durante o atraso, o LED "Power ON" pisca, terminado o
atraso o LED "Alarm" ilumina-se permanentemente e então
intervirá o relé)
V =230V
n
220V
V =200V
min
)
min.
x 100 = 66,7%
)
definida
In allarme
Em alarme
Normale
Funcionamento
funzionamento
normal
Non in allarme perchè fuori Não em alarme pois está
dalla finestra di isteresi
fora da janela de histerese
In allarme in quanto all'interno
Em alarme pois está dentro
della finestra di isteresi
da janela de histerese
Finestra
Janela de histerese
di isteresi scelta
escolhida = 10%
= 10%
