Back-End-Konnektivität
Back-End-Konnektivität bezeichnet die SAS-Verkabelung zwischen dem Speichersystem und Erweiterungsgehäuse. Wenn
Erweiterungsgehäuse nicht verwendet werden, bezeichnet die Back-End-Konnektivität die SAS-Verkabelung zwischen den Speicher-
Controller.
Ein SC4020-Speichersystem unterstützt Back-End-Konnektivität zu mehreren Erweiterungsgehäuse.
Systemadministration
Zur Durchführung der Systemadministration kommuniziert das Storage Center mit Computern über den Ethernet-Verwaltungs (MGMT)-
Port und den seriellen Port auf den Speicher-Controller.
•
Ethernet-Port: Wird für die Konfiguration, Administration und die Verwaltung von Storage Center verwendet.
ANMERKUNG:
Der Baseboard Management Controller (BMC) hat keinen separaten physischen Port auf dem
SC4020. Der Zugriff auf den BMC erfolgt über denselben Ethernet-Port, der für die Konfiguration, Administration
und Verwaltung des Storage Center verwendet wird.
•
Serieller Port: Wird für die anfängliche Konfiguration der Speicher-Controller verwendet. Darüber hinaus wird er für die Durchführung
von ausschließlichen Support-Funktionen, jedoch nur unter Anleitung des Dell Technischer Support, verwendet.
ANMERKUNG:
Werfen Sie die seriellen Kabel, die im Lieferumfang des SC4020 enthalten sind, nicht weg. Verwahren
Sie die seriellen Kabel für die Behebung von Störungen des SC4020.
Speichersystem SC4020-Hardware
Das SC4020-Speichersystem wird mit Dell Enterprise Plus Laufwerken, zwei redundanten Netzteil-/Kühlungslüftermodulen und zwei
redundanten Speicher-Controller.
Jeder Speicher-Controller enthält die Front-End-, Back-End- und Verwaltungs-Kommunikationsports des Speichersystem.
Speichersystem SC4020 – Merkmale und Anzeigen auf der
Vorderseite
Die Frontblende des SC4020 verfügt über Strom- und Statusanzeigen, eine Taste für die Systemidentifizierung und ein ID-Display der
Einheit.
Darüber hinaus werden die Festplattenlaufwerke über die Vorderseite des Speichersystem-Gehäuses installiert und entfernt.

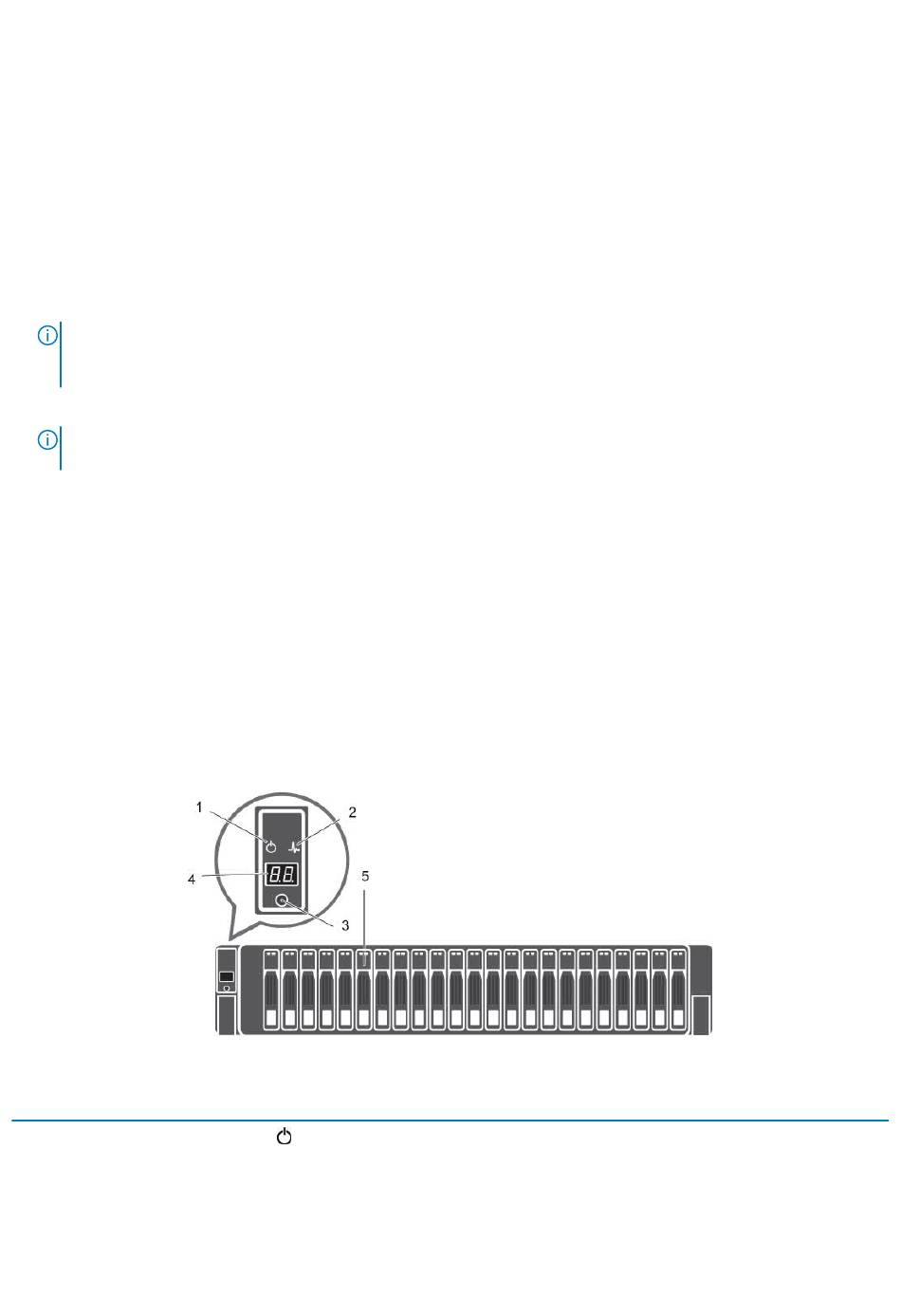

Abbildung 4. Speichersystem SC4020 Frontblenden-Ansicht
Element
Name
1
Betriebsanzeige
10
Wissenswertes über das Speichersystem SC4020
Symbol
Beschreibung
Leuchtet, wenn das Speichersystem eingeschaltet ist.
•
Aus - Keine Stromversorgung
•
Ein, stetig grün – Mindestens ein Netzteil versorgt das Speichersystem mit
Strom.
