1 1 / / INSTALAÇÃO DA PLACA DE COZINHA

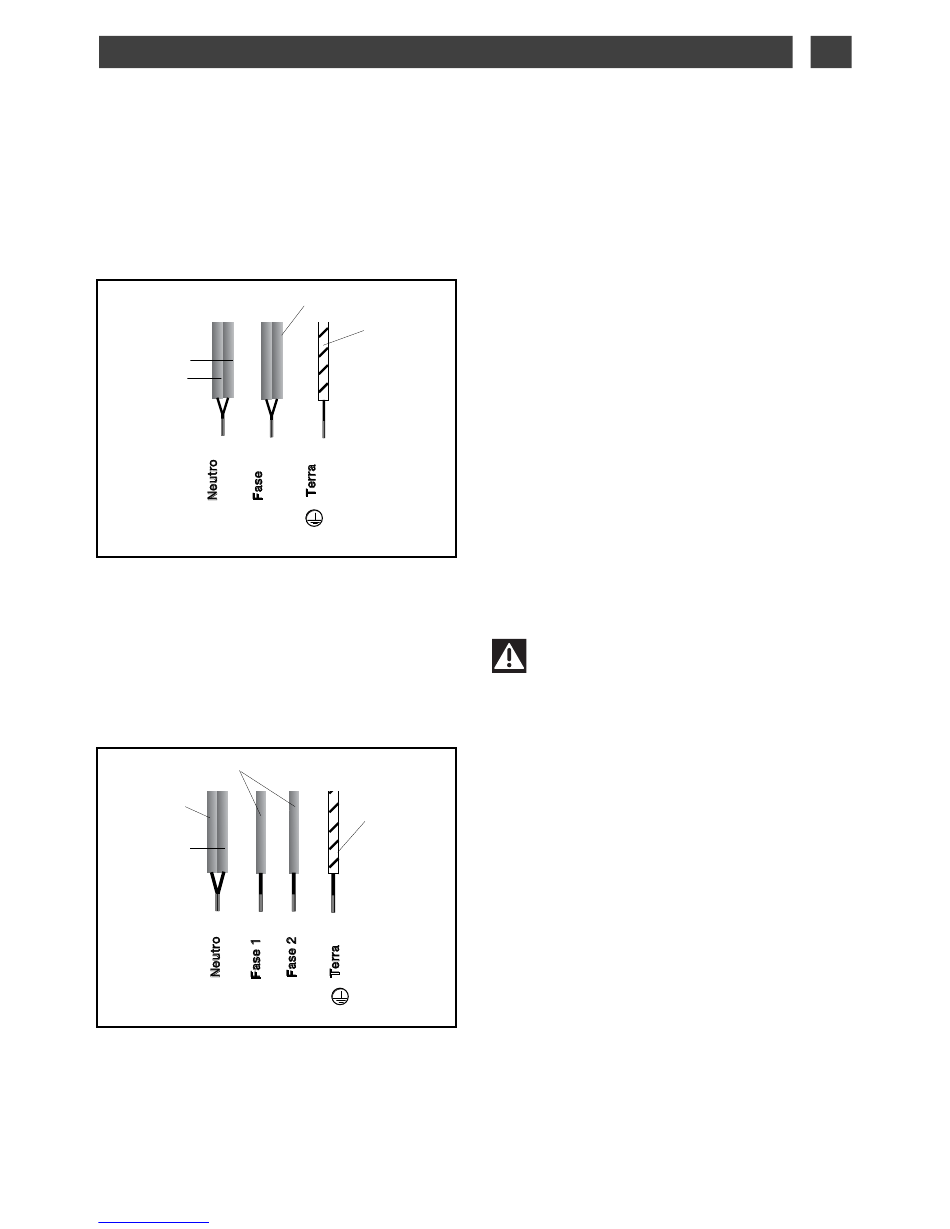

• • LIGAÇÃO ELÉCTRICA
• Ligação de 220-240 V monofásica
Fusível de 3 3 2 2 amperes.
Azul
Castanho
• Ligação de 400 V 2N trifásica
Fusível de 1 1 6 6
Antes de proceder à ligação, separe os 2 fios
de fase L1 e L2.
Castanho
Azul
Em caso de mau funcionamento da placa de
cozinha com uma ligação de 400 V 2N
trifásica, verifique se o fio neutro está devi-
damente ligado.
Downloaded from www.Manualslib.com
Preto ou cinzento
Verde / amarelo
L L
N N
Amperes.
Preto ou cinzento
Verde / amarelo
L L 2 2
N N L L 1 1
manuals search engine
Estas placas devem ser ligadas à rede eléctri-
ca através de uma tomada de corrente con-
forme à publicação CEI 60083 ou de um dis-
positivo de corte omnipolar conforme às
regras de instalação em vigor.
Aquando da colocação sob tensão da placa,
ou após um corte de corrente prolongado,
uma codificação luminosa aparece no painel
de comando. Aguarde cerca de 30 segundos
que essas informações desapareçam antes
de utilizar a placa (Esta visualização é normal
e está reservada, dado o caso, ao seu serviço
pós-venda. O utilizador da placa não deve em
caso algum tomá-las em consideração).
Atenção!
Se o cabo estiver danificado, deverá
ser substituído pelo fabricante, o serviço
pós-venda ou uma pessoa igualmente habili-
tada de modo a evitar qualquer perigo.
