Sony HT-S20R Einführungsanleitung

Home Theatre System
Einführungsanleitung
HT-S20R
1
Festlegen der Installationsposition
Lautsprechereinheit
Subwoofer
Hinweis
• Trennen Sie zunächst die Netzkabel von Fernsehgerät und anderen Geräten von der Netzsteckdose. Die Netzkabel müssen in Schritt 4 wieder angeschlossen werden.
• Stellen Sie den Subwoofer mit einem Abstand von mindestens 5 cm von einem TV-Rack, der Wand usw. auf.
• Prüfen Sie anhand der Etiketten an der Unterseite der Raumklanglautsprecher, um welchen Lautsprecher es sich handelt: „SUR L" (links) oder „SUR R" (rechts).
2
Anschließen der Lautsprecher
Grün
Weiß
Rot
Subwoofer
Hinweis
• Verbinden Sie die Lautsprecherkabel mit den gleichfarbigen SPEAKERS-Buchsen an der Rückseite des Subwoofers.
DE
NL

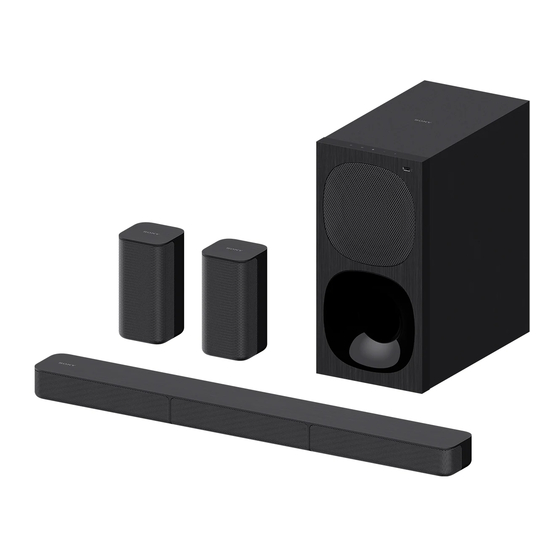

Lieferumfang
Lautsprechereinheit (1) Subwoofer (1)
Fernbedienung (1)/ Netzkabel (1)
R03-Batterie (Größe AAA) (2) (die Form des Steckers hängt
vom Land bzw. der Region ab)
WANDMONTAGESCHABLONE (1) Bedienungsanleitung
So konfigurieren Sie die Fernbedienung
5-010-728-31(1)
So montieren Sie die Lautsprechereinheit und die
Raumklanglautsprecher an der Wand
Einzelheiten dazu finden Sie in der
Bedienungsanleitung (separates Dokument).
Grau (von SUR R)
Blau (von SUR L)
SUR R
3
Anschließen an ein Fernsehgerät
Raumklanglautsprecher (2)
Mit
Optisches Digitalkabel (1)
Einführungsanleitung
(dieses Dokument)
: Videosignal
: Audiosignal
* Wenn das Fernsehgerät ARC (Audio Return Channel) nicht unterstützt, schließen Sie für die Wiedergabe des Fernsehtons ein optisches Digitalkabel (mitgeliefert) oder ein Stereominikabel (nicht mitgeliefert) an.
4
Einschalten der Anlage
 Schalten Sie das Fernsehgerät ein.

Schließen Sie das Netzkabel (mitgeliefert) an den Subwoofer und dann an die Netzsteckdose an.
Das Display an der Vorderseite des Subwoofers leuchtet auf.
Die Fernbedienung der Anlage funktioniert erst, wenn [HELLO] im Display an der Vorderseite des Subwoofers ausgeblendet wird.
 Drücken Sie  (Ein/Aus) auf der Fernbedienung der Anlage.
[TV] erscheint im Display an der Vorderseite des Subwoofers.
5
Wiedergabe des Tons vom Fernsehgerät

SUR L
 Wählen Sie mit (INPUT) die je nach dem Verbindungskabel zum Fernsehgerät richtige Eingangsquelle aus.
Wählbare Eingangsquellen
• [TV]: Wählen Sie diese Option, wenn das Fernsehgerät mit einem HDMI- oder einem optischen Digitalkabel angeschlossen ist.
• [ANALOG]: Wählen Sie diese Option, wenn das Fernsehgerät mit einem Stereominikabel angeschlossen ist.

Wählen Sie mit der Fernbedienung des Fernsehgeräts das gewünschte Programm aus.
 Stellen Sie mit  +/– die Lautstärke der Anlage und mit SW +/– die Lautstärke des Subwoofers ein.
Lautsprechereinheit
Hinweis
• Je nach der Reihenfolge, in der Sie Fernsehgerät und Anlage einschalten, wird der Ton der Anlage möglicherweise stummgeschaltet. Schalten Sie in diesem Fall zunächst das Fernsehgerät und dann die Anlage ein.
Gibt es an Ihrem Fernsehgerät HDMI IN-Buchsen?
JA
„ARC" gekennzeichnet Nicht mit „ARC" gekennzeichnet
Blu-ray Disc™-Player,
Kabel- oder
Satellitenempfänger
usw.
HDMI-Kabel
HDMI-Kabel
(nicht mitgeliefert)
(nicht
mitgeliefert)
: Videosignal
: Audiosignal
Display an der Vorderseite
HELLO
Einschalten
Netzkabel
(mitgeliefert)
TV ANALOG
NEIN
Blu-ray Disc™-Player, Blu-ray Disc™-
oder
Kabel- oder
Player, Kabel- oder
Satellitenempfänger Satellitenempfänger
usw.
usw.
Optisches Digitalkabel
Stereominikabel Optisches
(mitgeliefert)*
(nicht Digitalkabel
mitgeliefert)* (mitgeliefert)*
: Audiosignal
TV

/
INPUT

+/–

SW +/–
© 2020 Sony Corporation Printed in China
