83242001 • 1/2009-11 • Et

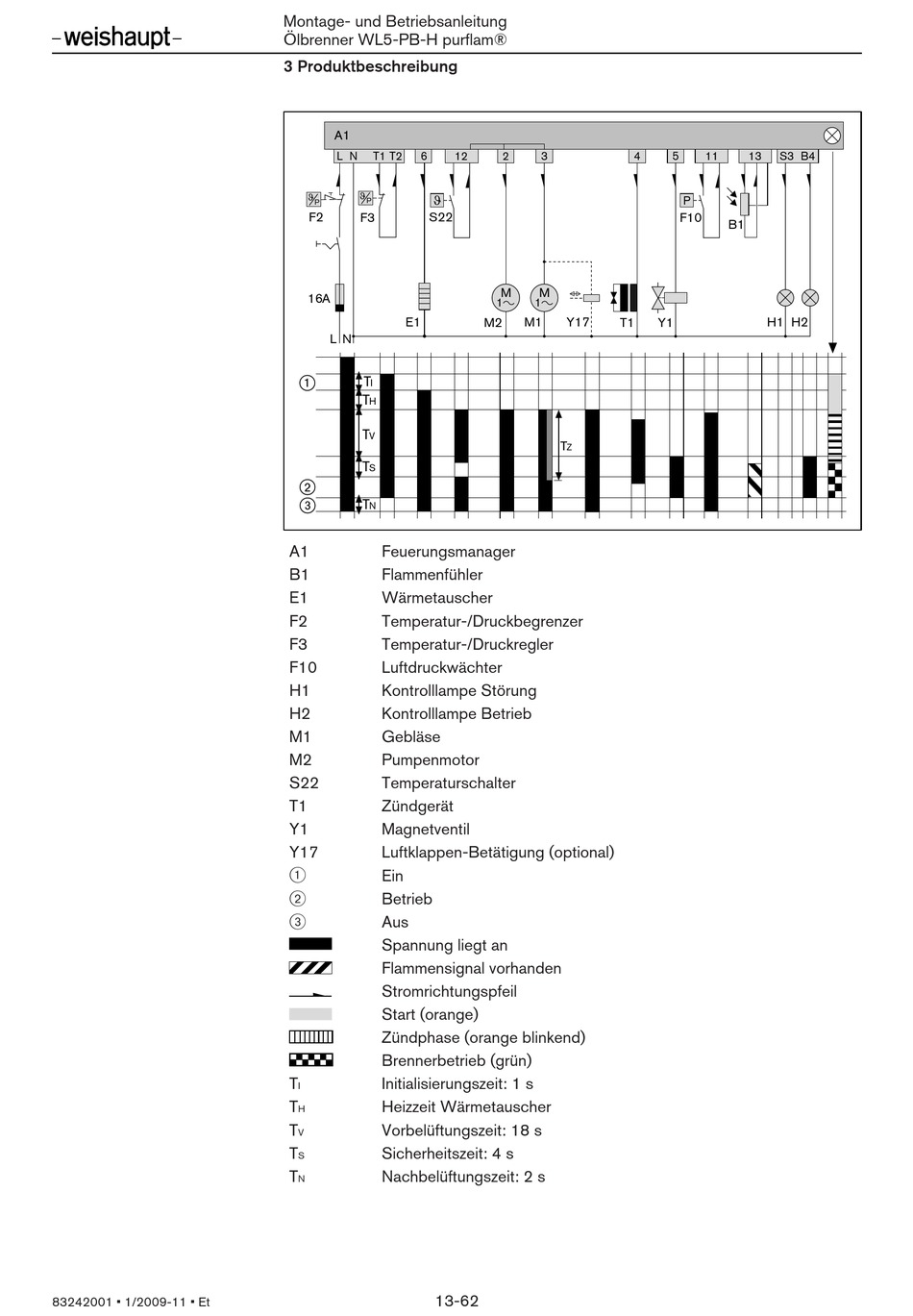

Montage- und Betriebsanleitung
Ölbrenner WL5-PB-H purflam®
3 Produktbeschreibung
A1
L N T1 T2 6 12
P
P
F2 S22
F3
16 A
E1
L N
T
I
T
H
T
V
T
S
T
N
A1 Feuerungsmanager
B1 Flammenfühler
E1 Wärmetauscher
F2 Temperatur-/Druckbegrenzer
F3 Temperatur-/Druckregler
F10 Luftdruckwächter
H1 Kontrolllampe Störung
H2 Kontrolllampe Betrieb
M1 Gebläse
M2 Pumpenmotor
S22 Temperaturschalter
T1 Zündgerät
Y1 Magnetventil
Y17 Luftklappen-Betätigung (optional)
Ein
1
Betrieb
2
Aus
3
Spannung liegt an
Flammensignal vorhanden
Stromrichtungspfeil
Start (orange)
Zündphase (orange blinkend)
Brennerbetrieb (grün)
T Initialisierungszeit: 1 s
I
T Heizzeit Wärmetauscher
H
T Vorbelüftungszeit: 18 s
V
T Sicherheitszeit: 4 s
S
T Nachbelüftungszeit: 2 s
N
13-62
2 3 4
M M
1 1
Y17
M2 M1 T1
T
Z
5 11 13 S3 B4
P
F10
B1
Y1 H1 H2
