3.10 Turmrührer anschliessen
3.10 Turmrührer anschliessen
￭￭￭￭￭￭￭￭
28

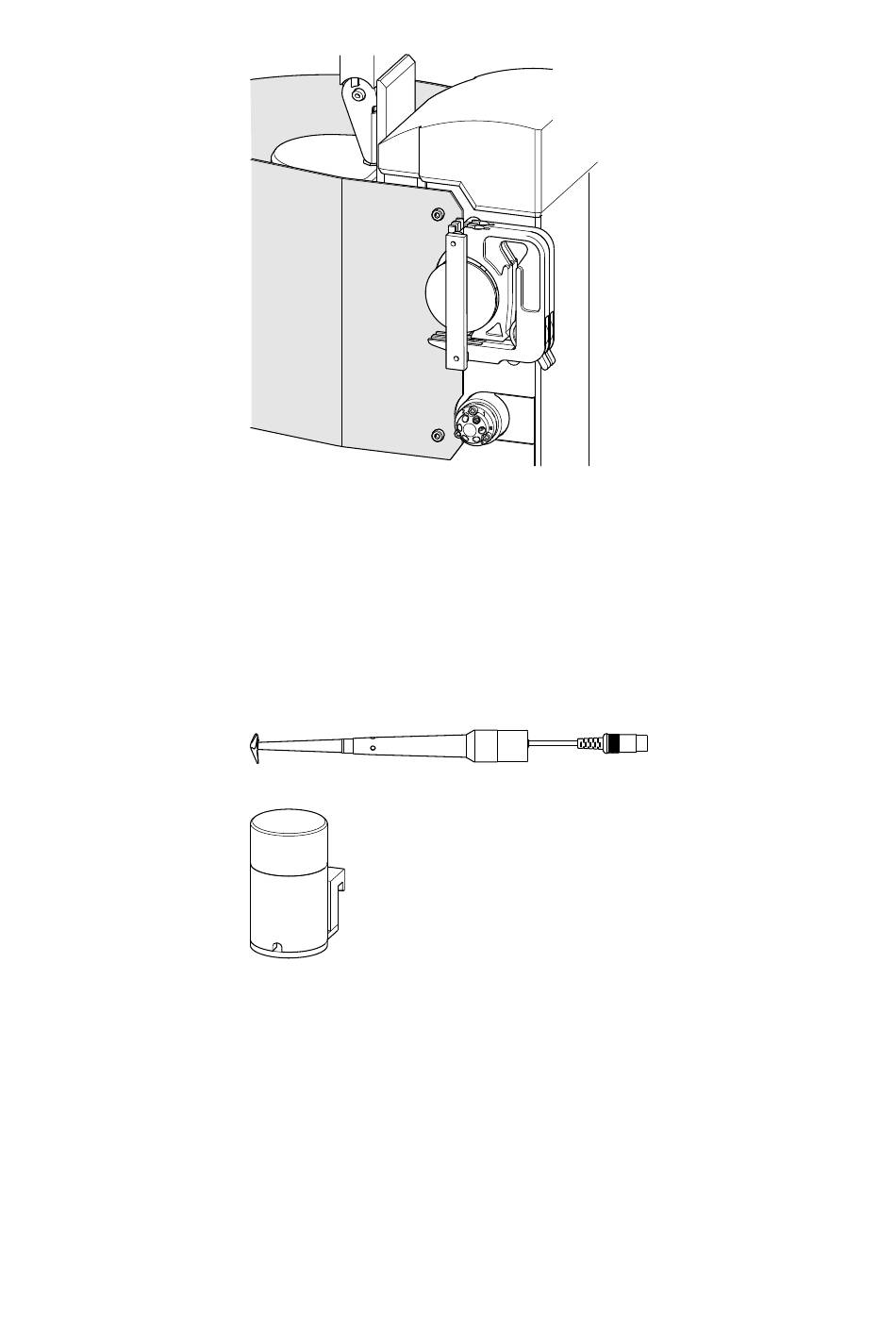

Abbildung 22 Sicherheitsabdeckung montieren
Falls ein anderer Schwenkarm zur Anwendung kommt, kann bei Metrohm
eine andere, geeignete Sicherheitsabdeckung angefordert werden.
An der Rückseite des Turmes befindet sich eine DIN-Buchse für den
Anschluss eines Stabrührers 802 Stirrer oder eines Magnetrührers 741
Stirrer.
Abbildung 23 Stabrührer 802 Stirrer
Abbildung 24 Magnetrührer 741 Stirrer
Achten Sie beim Einstecken des Rühreranschlusskabels auf die richtige
Anordnung der Kontaktstifte. Die Rippe an der Aussenseite des Steckers
muss mit der Strichmarkierung (links) an der Buchse übereinstimmen.
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭
858 Professional Sample Processor
