HELIX M ONE X Handbuch Seite 9

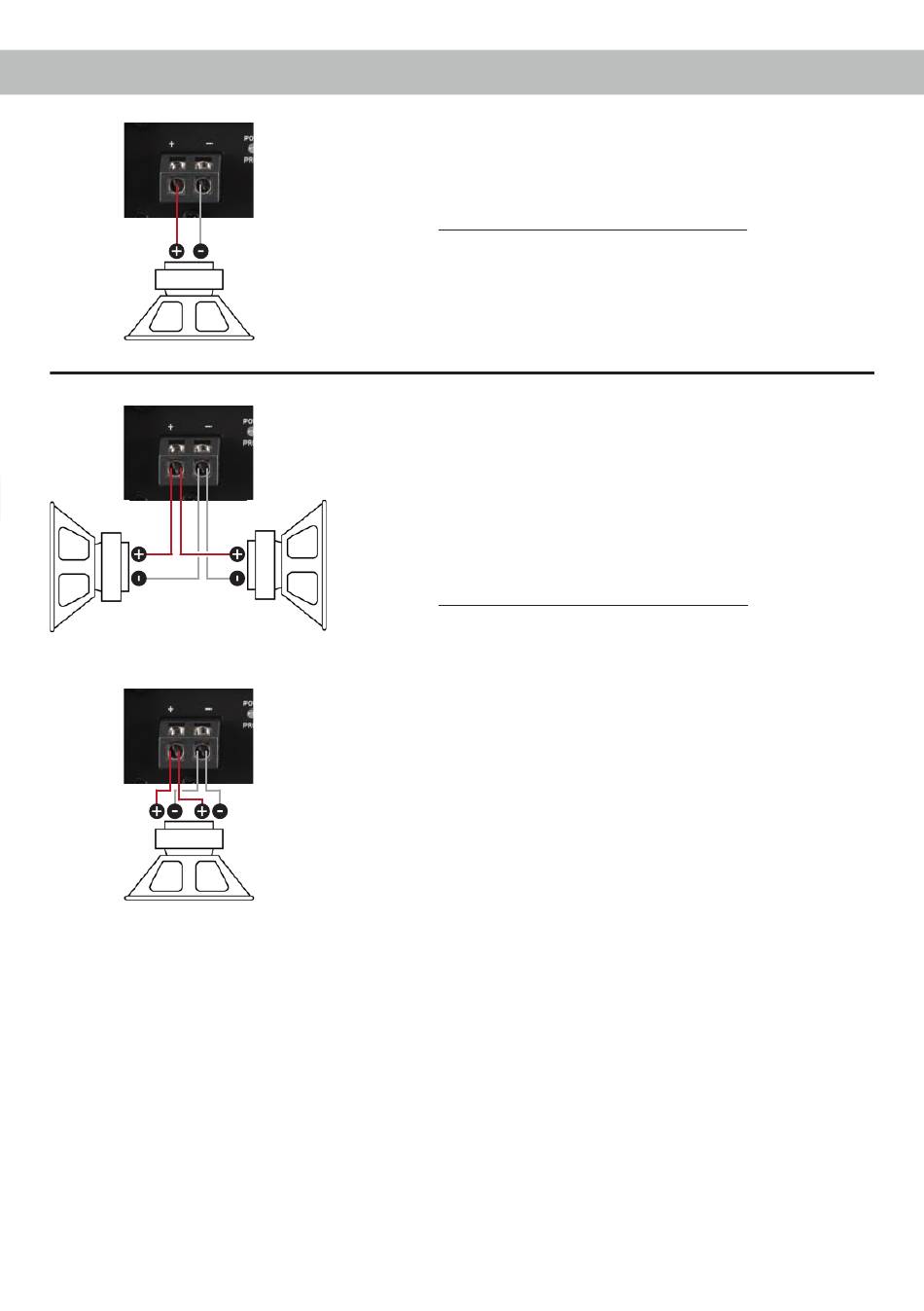

Konfigurationsbeispiele
Zwei Subwoofer mit einer
Schwingspule
(Single Voice Coil)
Ein Subwoofer mit
Doppelschwingspule
(Dual Voice Coil)
Mono
Subwoofer mit einer Schwingspule (Single Voice Coil)
RMS-Ausgangsleistung <= 1% THD+N:
1 x 4 Ohm: 400 Watt
1 x 2 Ohm: 700 Watt
1 x 1 Ohm: 1,030 Watts
Parallelbetrieb
Zwei Subwoofer mit einer Schwingspule (Single Voice
Coil) oder ein Subwoofer mit Doppelschwingspule (Dual
Voice Coil) werden parallel geschaltet.
Hinweis: Die Parallelschaltung von zwei Schwingspulen
führt zur Halbierung der Impedanz!
RMS-Ausgangsleistung <= 1% THD+N:
Zwei Subwoofer mit 1 x 4 Ohm entsprechen einer
Gesamtimpedanz von 2 Ohm:
Ein Subwoofer mit 2 x 4 Ohm entspricht ebenso einer
Gesamtimpedanz von 2 Ohm:
Zwei Subwoofer mit 1 x 2 Ohm entsprechen einer
Gesamtimpedanz von 1 Ohm:
Ein Subwoofer mit 2 x 2 Ohm entspricht ebenso einer
Gesamtimpedanz von 1 Ohm:
Hinweis: Das Parallelschalten von 1 Ohm Schwingspu-
len führt zu Abschaltung des Verstärkers.
700 Watt
700 Watt
1.030 Watt
1.030 Watt
9
