cyber dynamic system
11.3 Nicht bestimmungsgemäße Verwendung STO
Die Funktion STO darf nicht verwendet werden, wenn der Antrieb aus folgenden Gründen
stillgesetzt werden soll:
1. Reinigungs-, Wartungs-, Instandsetzungsarbeiten, langen Betriebsunterbrechungen:
In diesen Fällen ist die gesamte Anlage spannungsfrei zu schalten und zu sichern
(Hauptschalter).
2. Not-Aus Situationen:
In Not-Aus-Situationen muss die Spannung durch ein Netzschütz abgeschalten werden
(Not-Aus Taster).

11.4 Technische Daten und Anschlussbelegung STO

STO Eingang
Eingangsspannung STO inaktiv
Eingangsspannung STO aktiv
Eingangsstrom
Reaktionszeit (Zeit zwischen Aktivierung der STO
Funktion und Drehmomentfreiheit des
Antriebssystems)
Prüfzeit für STO Dunkeltest bei 24 VDC STO
Versorgung

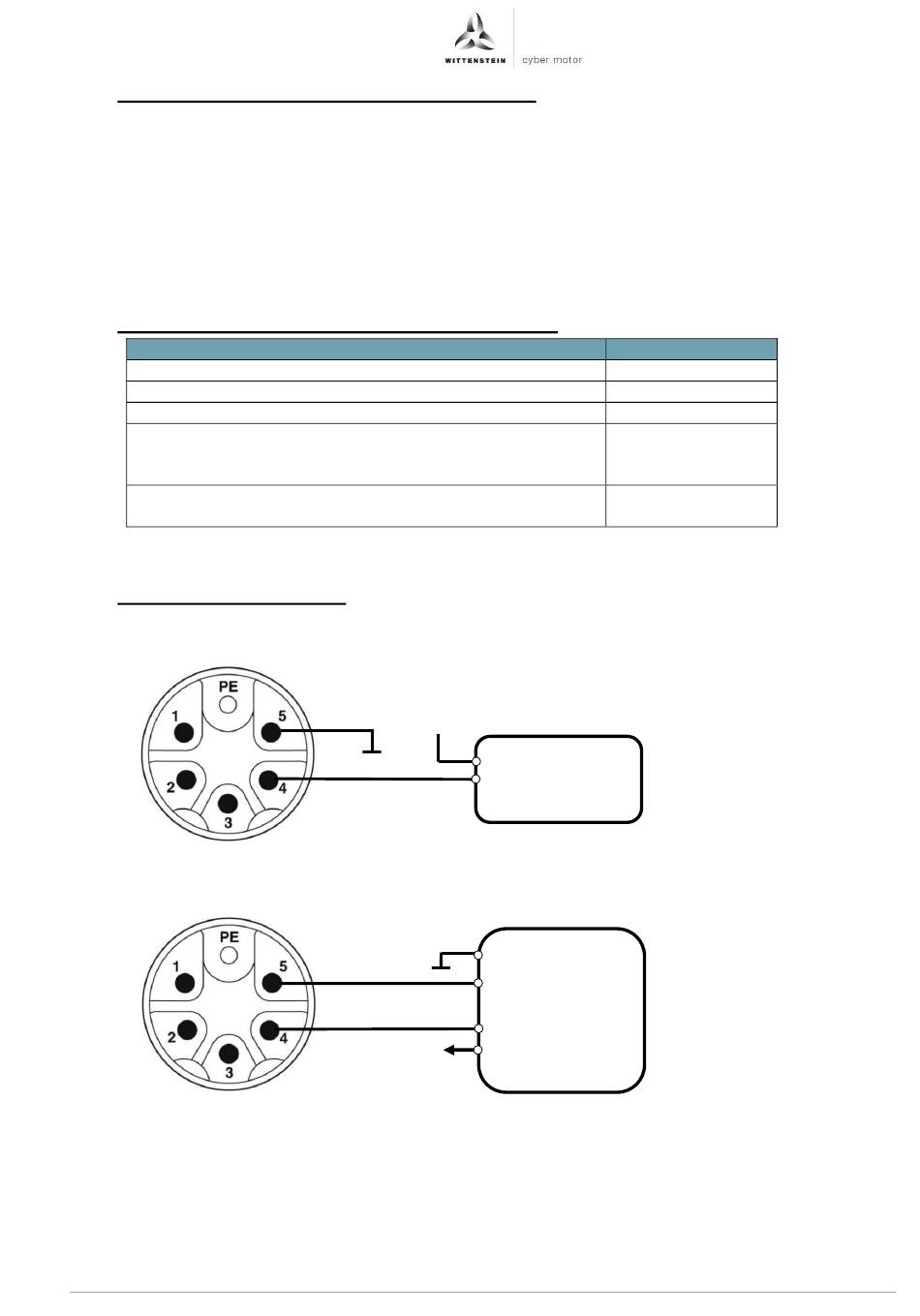

11.5 Anschlussbelegung STO

SIL 2 / Kategorie 3 PLd:
SIL 3 / Kategorie 4 PLe:
Revision: 01
Tabelle 18: Technische Daten und Anschlussbelegung STO
STO GND
+24V
GND
STO
GND
+24V
Dok.-Nr.: 5022-D056658
Daten
12 ... 60 VDC
offen
25 ... 45 mA
< 16 ms
< 3 ms
SIL 2
Cat. 3 PLd
Safety Unit
SIL 3
Cat. 4 PLe
Safety Unit
Betriebsanleitung
de-43
