6.4 Anschlussbelegungen CDSx

6.4.1 Übersicht Steckverbinder

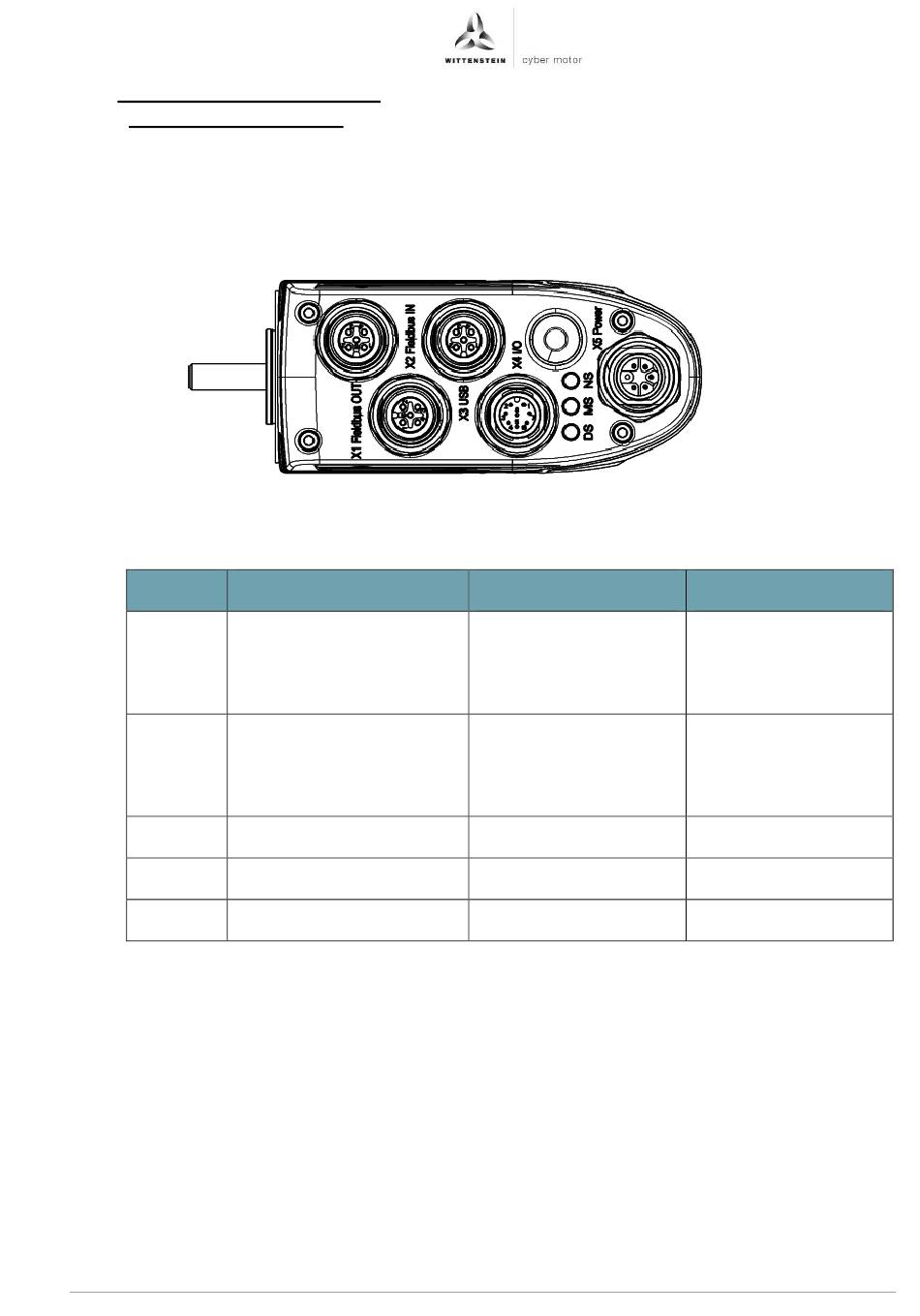

Nachfolgende Abbildung zeigt die Anordnung der Steckverbinder mit zugehöriger Beschriftung
am Antriebssystem:
Nr Funktion
X1 Feldbusschnittstelle
Output
X2 Feldbusschnittstelle
Input
X3 Diagnoseschnittstelle
USB
X4 Digitaleingänge /
Digitalausgänge
X5 Spannungsversorgung
Revision: 01
Steckverbindertyp
am Gerät
CAN: M12 5-polig
female A-codiert
EtherNet-basiert:
M12 4-polig female
D-codiert
CAN: M12 5-polig
male A-codiert
EtherNet-basiert:
M12 4-polig female
D-codiert
M12 4-polig female
A-codiert
M12 8-polig female
A-codiert
M12 6-polig male
M-Power
Dok.-Nr.: 5022-D056658
Betriebsanleitung
Steckverbinertyp
am Kabel
CAN: M12 5-polig
male A-codiert
EtherNet-basiert:
M12 4-polig male
D-codiert
CAN: M12 5-polig
female A-codiert
EtherNet-basiert:
M12 4-polig male
D-codiert
M12 4-polig male
A-codiert
M12 8-polig male
A-codiert
M12 6-polig
female M-power
Tabelle 6: Übersicht Steckverbinder
