Betriebsanleitung

3 Beschreibung des cyber

3.1 Allgemein

Alle Antriebssysteme bestehen aus einer bürstenlosen, elektrischen Maschine mit integrierten
Servoregler.
Die Antriebssysteme der Baureihe CDSL (Linearsysteme) bestehen aus einem Antriebssystem
mit integrierter Gewindespindel und Lagerung:
- Durch die Gewindespindel wird die Rotation des Antriebssystems in eine Linearbewegung
des Stößels umgewandelt. Als Gewindespindeln kommen Kugelgewindespindeln zum
Einsatz.
Optional ist das Antriebssystem mit einer Haltebremse ausgestattet. Die Haltebremse ist keine
Sicherheitsbremse.

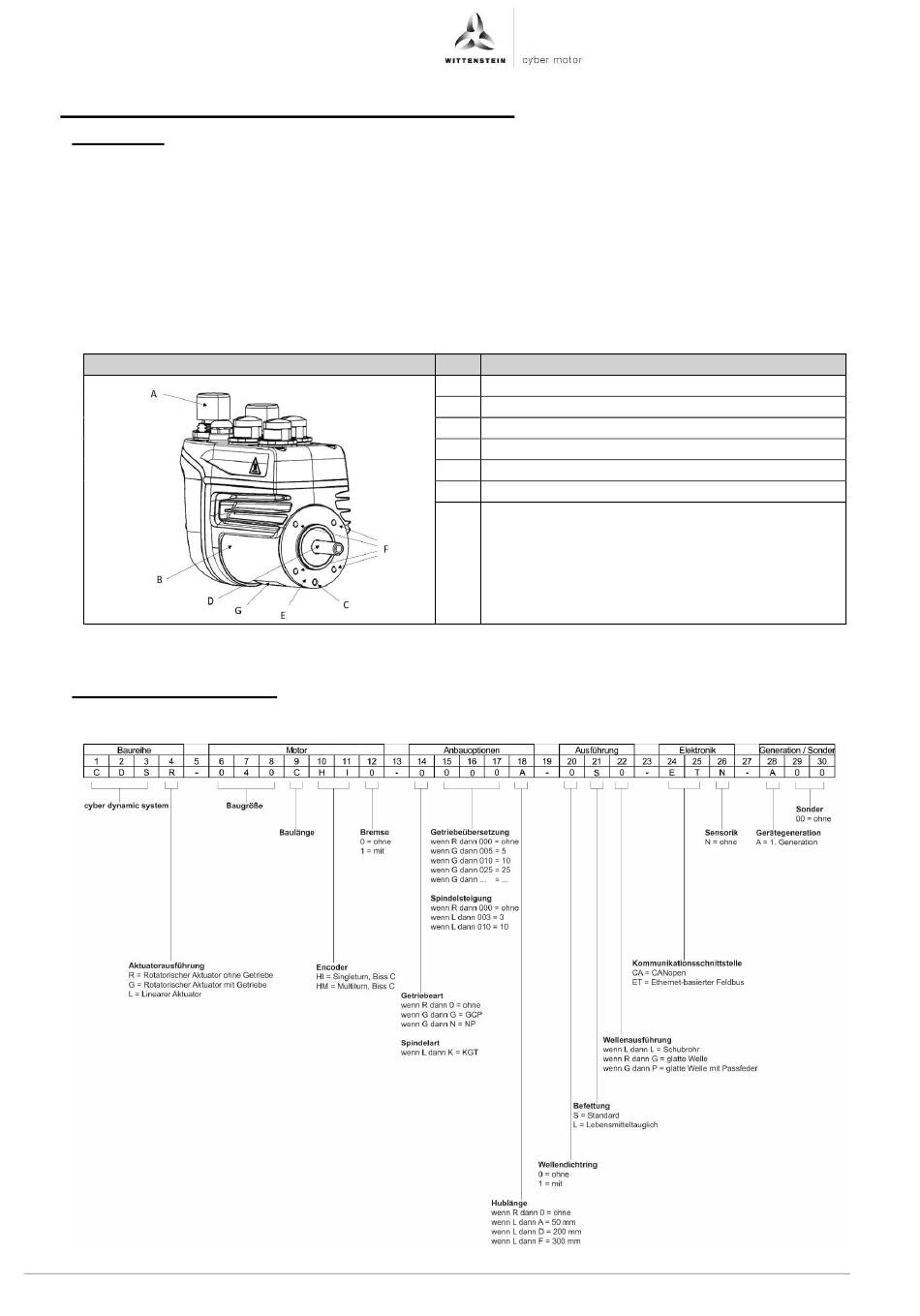

3.2 Benennungsschlüssel
Hardware:
de-12
®

dynamic system

A
B
C
D
E
F
G
Dok.-Nr.: 5022-D056658
®
cyber dynamic system
Bezeichnung
Leistungsstecker
Motorgehäuse
Orientierungsbohrung
Wellenzapfen / Schubrohr
Motorflansch (abtriebsseitig)
Befestigungsgewinde
Typenschild
Tabelle 1: Übersicht CDSR
Bild 3.1: Benennungsschlüssel Hardware
Revision: 01
