5.2.2 Vorbereitungen für Baureihe CDSL (Linearaktuatoren mit integrierten Servoregler)

5.3 CDSx an eine Maschine anbauen

Revision: 01
Durch unsachgemäße Montage kann das Antriebssystem
beschädigt werden.

Bauen Sie das Antriebssystem nur auf ebene, erschütterungsfreie
und verwindungssteife Unterkonstruktionen.

Stellen Sie die Freigängigkeit der kundenseitigen Applikation sicher.

Richten Sie das Antriebssystem und die Applikation optimal
zueinander aus, um Querkräfte und somit vorzeitigen Verschleiß der
Gewindespindel zu vermeiden.

Vermeiden Sie Querkräfte und Biegemomente auf das Schubrohr.

Vermeiden Sie Stöße und Schläge auf den Stößel.
Ein Überfahren des zulässigen Hubweges sowohl an der Minimal-
als auch an der Maximal-Position führt zur Beschädigung der
Gewindespindel.

Begrenzen Sie den Hub des Antriebssystem durch geeignete
Maßnahmen (z. B. Anschläge, oder Puffer) für die ein- und
ausgefahrene Endstellung.

Diese Endanschläge müssen entsprechend dimensioniert und in der
Lage sein, die kinetische Energie der bewegten Teile, die bei hohen
Verfahrgeschwindigkeiten sehr groß sein kann, abzufangen.

Beachten Sie die Sicherheits- und Verarbeitungshinweise zum
verwendeten Schraubensicherungsklebstoff.
Dok.-Nr.: 5022-D056658

Streichen Sie die
Befestigungsschrauben mit einem
Schraubensicherungskleber ein.


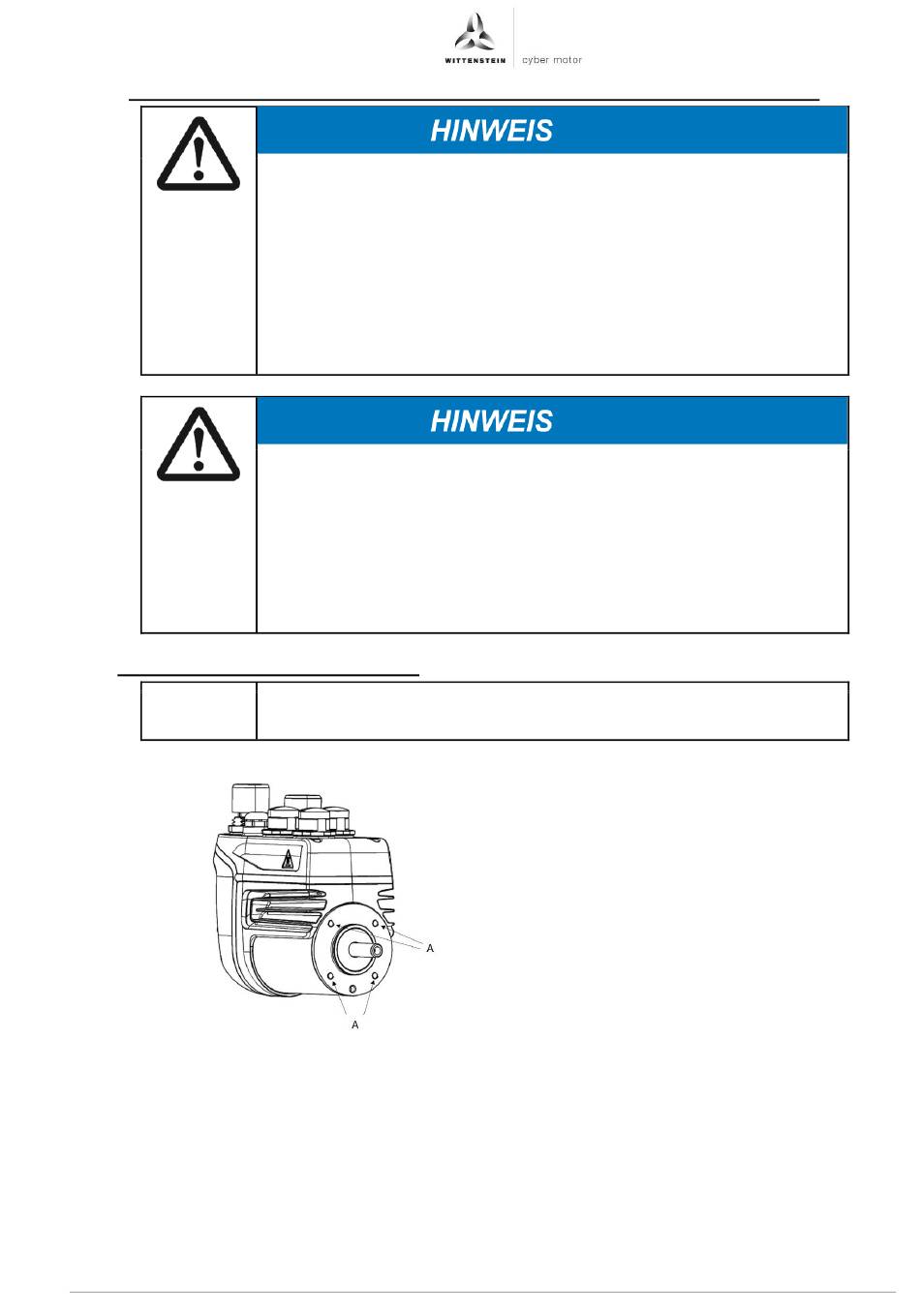

Befestigen Sie das Antriebssystem mit
den Befestigungsschrauben über die
Gewindebohrungen (A) an der
Maschine.

Bauen Sie das Antriebssystem so ein,
dass das Typenschild lesbar bleibt.

Vorgeschriebene Anziehdrehmomente
für Schrauben der Festigkeitsklasse
A2-70 siehe Kapitel 10.1
„Anziehdrehmomente für gängige
Gewindegrößen im allgemeinen
Maschinenbau".
