Montage bei beengten Verhältnissen

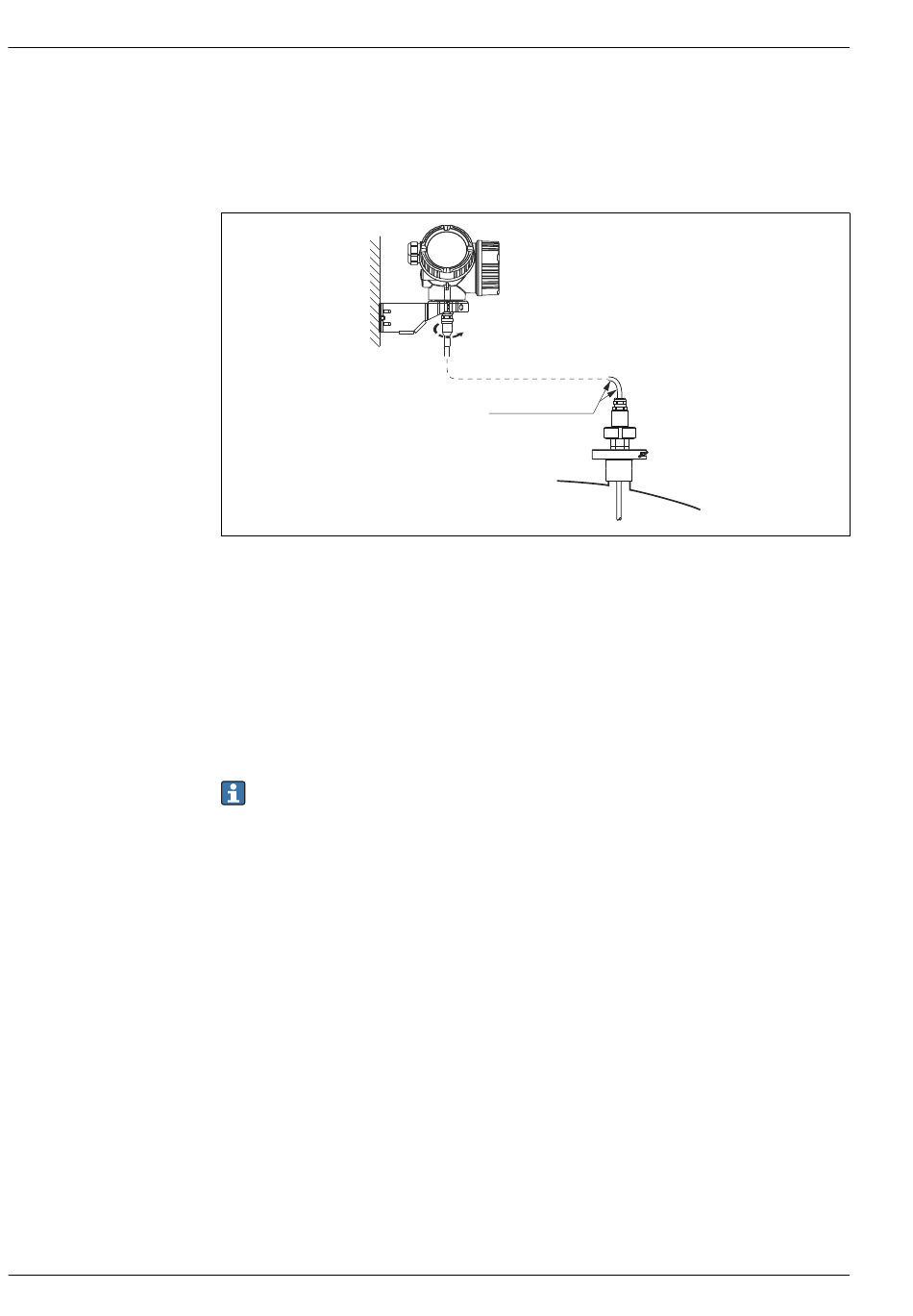

Montage mit abgesetzter Sonde
Für beengte Montageverhältnisse eignet sich die Ausführung mit abgesetzter Sonde. In diesem Fall
wird das Elektronikgehäuse getrennt von der Sonde montiert.
• Ausführung des Levelflex (s. Produktstruktur):
Merkmal 600 "Sondendesign"
– Ausprägung MB "Sensor abgesetzt, 3m Kabel"
– Ausprägung MC "Sensor abgesetzt, 6m Kabel"
• Das Verbindungskabel ist bei Auslieferung mit der Sonde verbunden.
– Länge: 3 m (9 ft) oder 6 m (18 ft)
– Minimaler Biegeradius: 50 mm (2 inch)
• Der Montagehalter für das Elektronikgehäuse ist bei dieser Ausführung im Lieferumfang enthal-
ten. Montagemöglichkeiten:
– Wandmontage
– Montage an Mast oder Rohr mit Durchmesser 42 ... 60 mm (1-1/4 ... 2 inch)
Die Sonde mit Verbindungskabel und die Elektronik sind aufeinander abgestimmt und durch
eine gemeinsame Seriennummer gekennzeichnet. Es dürfen nur Komponenten mit der gleichen
Seriennummer miteinander verbunden werden.
6 Nm (4.42 lbf ft)
3 m (9 ft) / 6 m (19 ft)
r
= 50 mm (2")
min
Levelflex FMP53
A0015103
