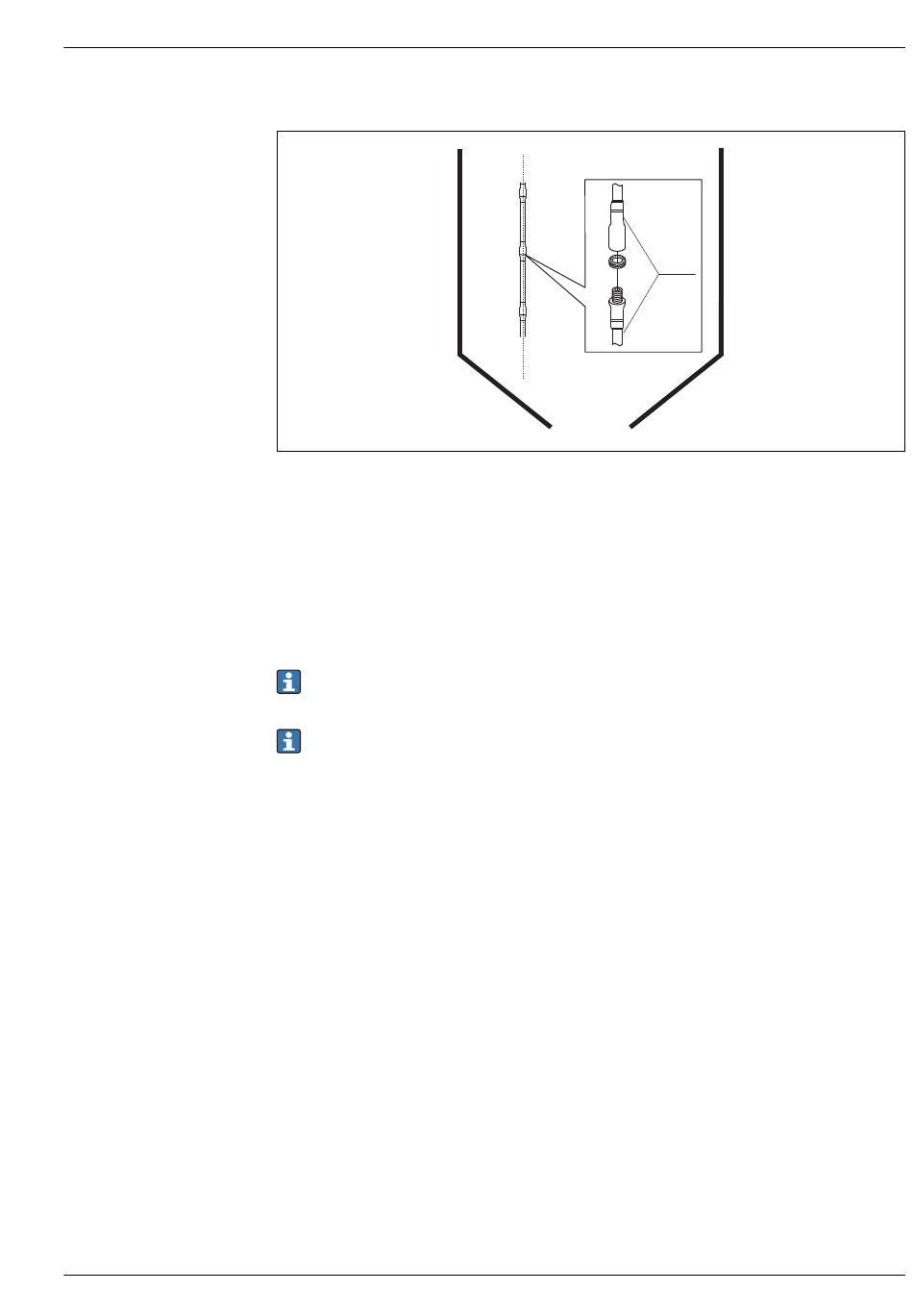

Teilbare Sonden
Bei beengten Montageverhältnissen (Deckenfreiheit) ist die Verwendung von teilbaren Stabsonden
( 8 mm) vorteilhaft.
• max. Sondenlänge 6 m/236 inch
• max. seitliche Belastbarkeit 10 Nm
• Sonden sind mehrfach teilbar in den Längen:
– 500 mm (20 in)
– 1 000 mm (40 in)
• Anzugsdrehmoment: 4,5 Nm
• Die Verbindungsstellen sind mit einem O-Ring spaltfrei abgedichtet.
Die Verbindung der einzelnen Stabsegmente wird durch die beiliegenden Nord-Lock-Scheiben
gesichert. Die paarweise verklebten Scheiben so einsetzen, dass die innenliegenden Keilflächen
aufeinanderliegen.
Um Beschädigungen an der Oberfläche der Sonde zu vermeiden: Zur Montage des Sondensta-
bes Armaturenzangen mit Kunststoffoberfläche verwenden.
SW10
AF10
