Energieversorgung

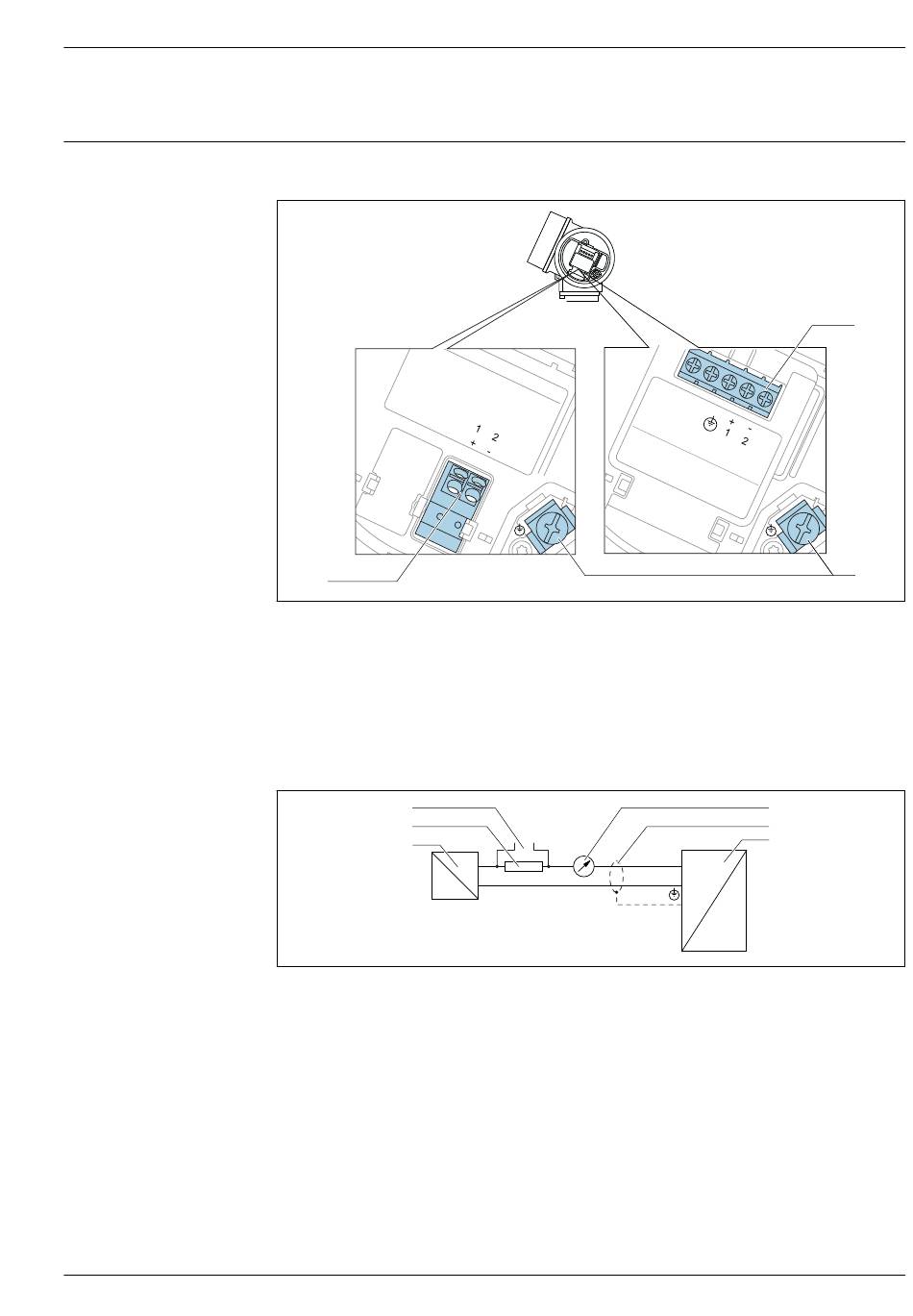

Klemmenbelegung 2-Draht: 4-20 mA HART
A
1
 3 Klemmenbelegung 2-Draht: 4-20 mA HART
A Ohne integrierten Überspannungsschutz
B Mit integriertem Überspannungsschutz
1 Anschluss 4-20 mA HART passiv: Klemmen 1 und 2, ohne integrierten Überspannungsschutz
2 Anschluss 4-20 mA HART passiv: Klemmen 1 und 2, mit integrierten Überspannungsschutz
3 Anschlussklemme für Kabelschirm
Blockdiagramm 2-Draht: 4-20 mA HART
3
2
1
 4 Blockdiagramm 2-Draht: 4-20 mA HART
1 Speisetrenner für Spannungsversorgung (z.B. RN221N); Klemmenspannung beachten
2 Widerstand für HART-Kommunikation (≥ 250 Ω); Maximale Bürde beachten
3 Anschluss für Commubox FXA195 oder FieldXpert SFX350/SFX370 (über VIATOR Bluetooth-Modem)
4 Analoges Anzeigeinstrument; Maximale Bürde beachten
5 Kabelschirm; Kabelspezifikation beachten
