Einführung
3. Einführung

3.1 Grundlegende Funktionen

Die X3-Retro Fit Serie umfasst hochwertige Wechselrichter, die Energie in einer
Batterie speichern können. Der Wechselrichter kann verwendet werden, um den
Eigenverbrauch zu optimieren, Energie für die spätere Nutzung in der Batterie
zu speichern oder um sie in das öffentliche Netz einzuspeisen. Die Betriebsart
ist abhängig von der Batterie und der Präferenz des Benutzers. Die Anlage kann
während eines Stromausfalls eine Notstromversorgung liefern, indem sie die
Energie der Batterie nutzt.

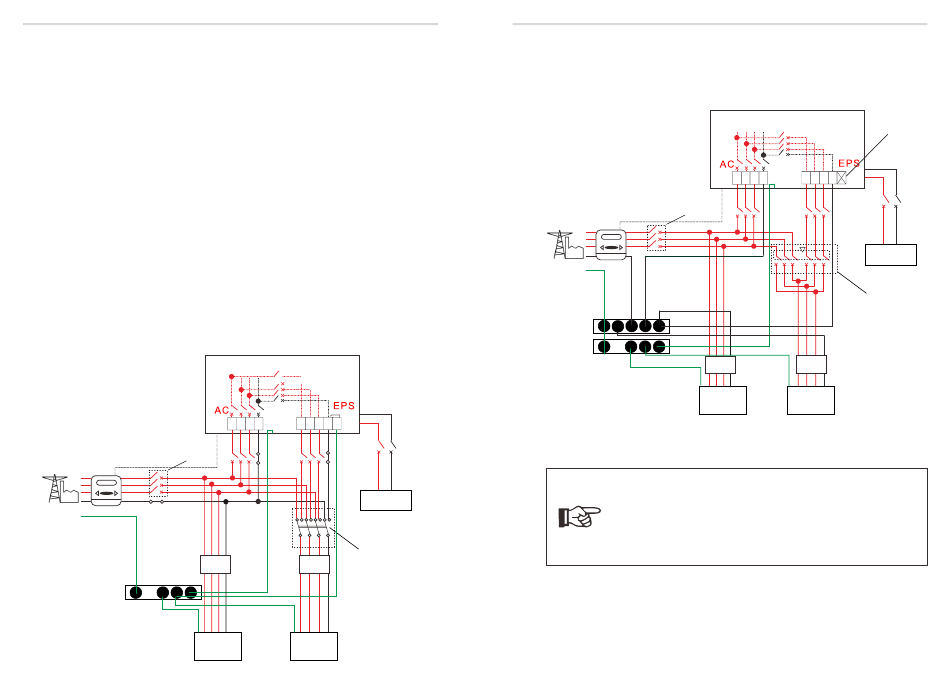

Anlagenschema
►
Die Version E liefert während eines Netzausfalls mit einer installierten externen
Umschalteinrichtung eine Notstromversorgung.
Die Version E wurde in zwei Ausführungen konzipiert, die den Kunden anhand
der örtlich geltenden Regeln zur Auswahl stehen.
Schaltplan A ist für Verdrahtungsregeln vorgesehen, die erfordern, dass die
spannungsführenden Leiter und der Nullleiter der Notstromversorgung (EPS)
zusammen mit dem spannungsführenden Leiter und Nullleiter des Netzes
abgetrennt werden. (Gilt für die meisten Länder.)
Hauptschalter
SolaX-Zähler
L1
L2
L3
N
PE
E-BAR
10
SolaX-Wechselrichter X3-Retro Fit
L1 L2 L3 N L1 L2 L3 N PE
+
Batterie
DPDT
RCD RCD
E L1 L2 L3 N E L1 L2 L3 N
EPS-
Lasten
Lasten
Schaltplan B

Nullleiter der alternativen Versorgung nicht isoliert oder geschaltet wird.
(Entspricht den Verdrahtungsregeln AS/NZS_3000:2012 für Australien
und Neuseeland.)
SolaX-Zähler
N-BAR
E-BAR
-
ist für Verdrahtungsregeln vorgesehen, die erfordern, dass der
SolaX-Wechselrichter X3-Retro Fit
L1 L2 L3 N
Hauptschalter
L1
L2
L3
N
PE
RCD
E L1 L2 L3 N
Lasten
Hinweis!
• Die lokalen Verbraucher kontrollieren und sicherstellen, dass sie
im EPS-Modus im Bereich der „EPS-Ausgangsnennleistung" liegen.
Andernfalls wird der Wechselrichter mit einem „Overload Fault"
abgeschaltet.
• Erkundigen Sie sich beim Netzbetreiber nach besonderen Vorschriften
für den Netzanschluss.
Einführung
Kabel in
Australien nicht
erforderlich
L1 L2 L3 N
+ -
Batterie
Umschalteinrichtung
mit Schaltverriegelung
RCD
E L1 L2 L3 N
EPS-
Lasten
