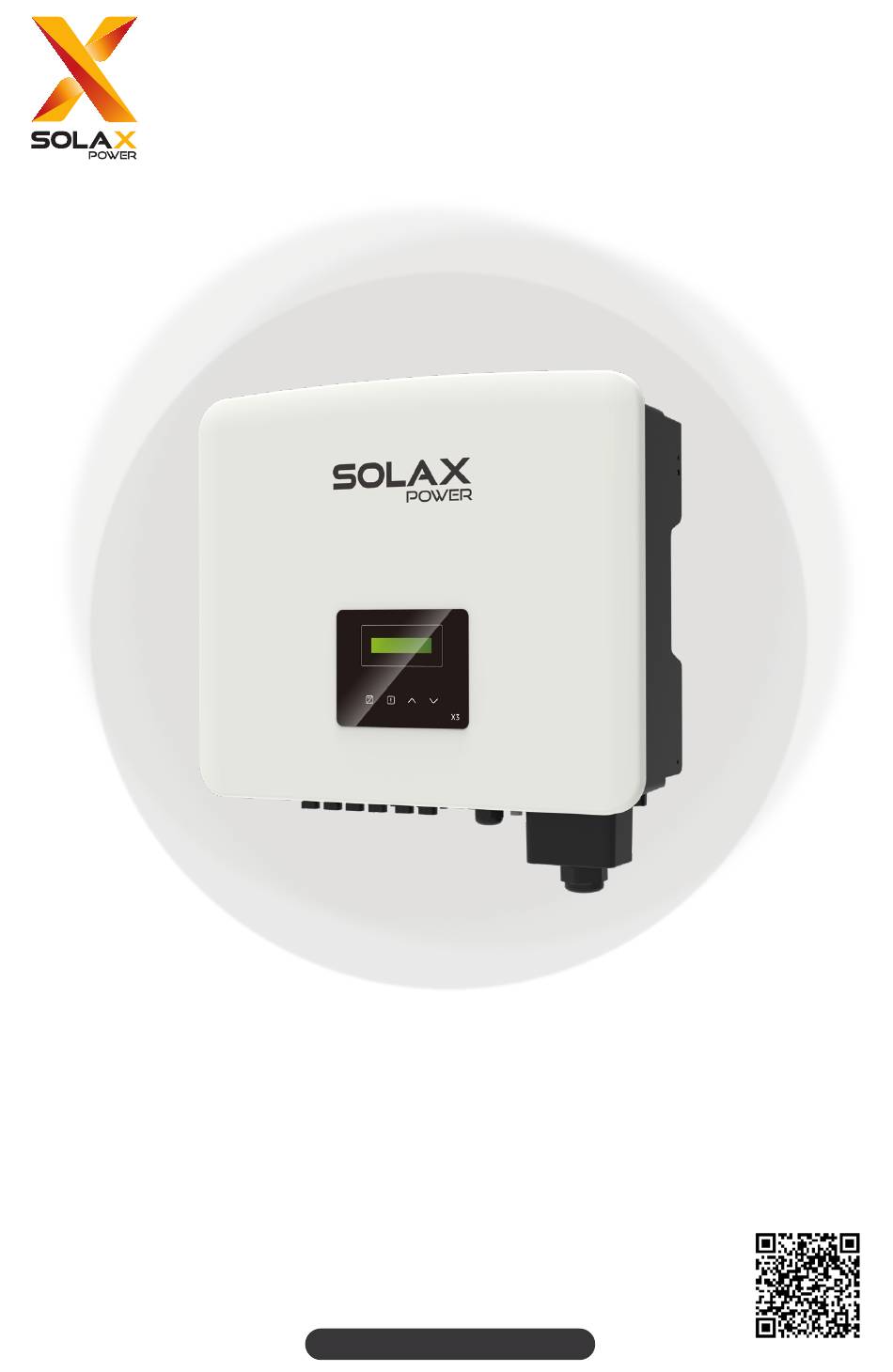

- Seite 1 X3-PRO G2 8 kW / 10 kW / 12 kW / 15 kW 17 kW / 20 kW / 25 kW / 30 kW Installationshandbuch Version 0.0 de.solaxpower.com eManual im QR-Code oder unter http://kb.solaxpower.com/...
- Seite 2 Sicherheit Allgemeiner Hinweis 1. Inhalt kann regelmäßig aktualisiert oder überarbeitet werden. SolaX behält sich das Recht vor, Verbesserungen oder Änderungen an dem/den in diesem Handbuch beschriebenen Produkt(en) und Programm(en) ohne vorherige Ankündigung vorzunehmen. 2. Die Installation, Wartung und Netz-bezogene Einstellung darf nur von qualifiziertem Personal durchgeführt werden, das: •...
- Seite 3 GEFAHR! Tödliche Gefahr durch Stromschlag durch den Wechselrichter • Betreiben Sie den Wechselrichter nur, wenn er technisch einwandfrei ist. Andernfalls besteht Stromschlag- oder Brandgefahr; • Öffnen Sie das Gehäuse auf keinen Fall ohne Genehmigung von SolaX. Eigenmächtiges Öffnen führt zum Verlust der Garantie und kann zu tödlichen Gefahren oder schweren Verletzungen durch Stromschlag führen.
- Seite 4 Packliste Expansionsrohr Blechschraube Wechselrichter Halterung Unterlegscheibe Positive PV staubdichte Schnalle Positiver PV-Steckverbinder Negativer PV-Steckverbinder Negative PV staubdichte Schnalle und PV-Stiftkontakt und PV-Stiftkontakt Demontagewerkzeug für PV-Klemme M5-Innensechskantschraube Klemmenhülse für die Erdung Klemmenhülse für AC-Anschluss Klemmleiste R-Typ-Klemme für die Erdung R-Typ-Klemme für AC-Anschluss RJ45-Klemme Wasserdichte AC- Abdeckung...
- Seite 5 Artikel Beschreibung Menge Wechselrichter 1 Stück Halterung 1 Stück Expansionsrohr 3 Stück Blechschraube 3 Stück Unterlegscheibe 3 Stück Positiver PV-Steckverbinder 4 Paare für Wechselrichter mit zwei MPPT- Eingängen, 6 Paare für Wechselrichter mit drei MPPT- Positiver PV-Stiftkontakt Eingängen Negativer PV-Steckverbinder 4 Paare für Wechselrichter mit zwei MPPT- Eingängen, 6 Paare für Wechselrichter mit drei MPPT-...
- Seite 6 Installationsort -30°C-+60°C IP66 Keine Keine 0-100%RH Keine direkte Schneeauflage Regenaussetzung Sonneneinstrahlung In der Nähe von Direkte In der Nähe Regenaussetzung brennbaren Stoffen Sonneneinstrahlung der Antenne Schneeauflage Installationsträger für die Abmessungen (482 mm × 417 mm × 186 mm) und das Gewicht des Wechselrichters Gewicht geeignet sein (siehe...
- Seite 7 Installationswinkel ≤5° Installationsraum >30 cm >30 cm >30 cm >30 cm >30 cm >30 cm >35 cm >35 cm >35 cm >30 cm >30 cm >30 cm Einzelner Wechselrichter Mehrere Wechselrichter...
- Seite 8 Installationswerkzeuge Bohrhammer Multimeter Maßband Universalmesser Markierstift Kreuzschraubendreher Schlitzschraubendreher Innensechskantschlüssel Crimpzange für Crimpzange für PV-Klemme Seitenschneider Abisolierzange RJ45 Crimpzange für R-Typ-Klemme Gummihammer Drehmomentschlüssel Wasserwaage Heißluftpistole Schutzhandschuhe Sicherheitsstiefel Schutzbrille Anti-Staub-Maske...
- Seite 9 Zusätzlich erforderliche Materialien Erforderliches Material Leiterquerschnitt AC-Schutzschalter Siehe nachstehende Tabellen Dedizierte PV-Drähte, die einer Spannung von 1100 V (8 kW~30 PV-Kabel 4 mm² kW) / 800V (10 kW-LV~15 kW- LV) standhalten Siehe nachstehende AC-Kabel Fünfadriger Kupferdraht Tabellen Netzwerkkabel CAT5 0,2 mm² 0,5-1,5 mm²...
- Seite 10 Mechanische Installation 223 mm Tiefe: Ø10 Bohrer >60 mm Im Uhrzeigersinn ST6.0...
- Seite 11 1.2±0.1 N·m Schutzerdungsanschluss 6 mm 6 mm² 7 mm Crimpzange für R-Typ- Klemme 1.2±0.1 N·m 1.2±0.1 N·m...
- Seite 12 AC-seitiger Anschluss AC-Kabel Demontieren Durchmesser Dichtungsring(e) Wasserdichte AC-Abdeckung (mm) aus der Zubehörtasche Durchmesser 12-18 18-25 AC-Kabel Crimpen L1 L2 L3 N PE Crimpzange für R-Typ-Klemme 1.2±0.1 N·m 1.2±0.1 N·m...
- Seite 13 Hand-tight 1.2±0.1 N·m DC-seitiger Anschluss 4 mm2 Crimpzange für PV-Klemme Klick! Klick!
- Seite 14 8 kW~30 kW: ≤1100 V 10 kW-LV~15 kW-LV: ≤800 V Handfest Klick! * Verschließen Sie die nicht verwendeten PV-Klemmen mit den staubdichten Schnallen aus dem Zubehör. Demontage der staubdichten Schnallen...
- Seite 15 Demontage der PV-Kabel Kommunikationsanschluss 1.2±0.1 N·m • Pin Definition COM-Port RS485-Port 1) Weiß mit orangen Streifen 2) Orange 3) Weiß mit grünen Streifen 4) Blau a b c d e f 5) Weiß mit blauen Streifen 6) Grün 7) Weiß mit braunen Streifen 8) Braun a.
- Seite 16 • Verbindungsmethode Hinweis: Schließen Sie den COM-Port und den RS485-Port entweder separat oder gleichzeitig je nach tatsächlicher Anwendungssituation an. a. Mögliche Szene 1: Nur COM-Port-Anschluss 1.2±0.1 N·m Handfest...
- Seite 17 b. Mögliche Szene 2: Nur RS485-Port-Anschluss Bereiten Sie das/die Kommunikationskabel so vor, wie es die aktuelle Anwendungssituation erfordert. Setzen Sie die abisolierten Teile entsprechend der Pin-Definition in Flachkopf die Stifte ein. 0.2 N·m 1.2±0.1 N·m Handfest...
- Seite 18 c. Mögliche Szene 3: COM-Port- und RS485-Port-Anschluss gleichzeitig Bereiten Sie die Kommunikationskabel für COM- und RS485-Anschluss wie oben beschrieben vor, wenn beide Ports gleichzeitig angeschlossen werden sollen. Ziehen Sie die Schrauben und die Befestigungsköpfe wie oben beschrieben an.
- Seite 19 Überwachungsanschluss Halten Sie den „QR-Code“ nach oben. Das System einschalten DC-Schalter einschalten AC-Schutzschalter einschalten AC-Schutzschalter ein Netz Meter Hauptschutzschalter ein Verbraucher...
- Seite 20 Abschließbarer DC-Schalter Es gibt zwei Arten von DC-Schaltern für die Serienwechselrichter: • Nicht abschließbarer DC-Schalter (ohne Schloss); • Abschließbarer DC-Schalter (mit Schloss). a. Zustände des abschließbaren DC-Schalters: Für den abschließbaren DC-Schalter gibt es 3 Zustände: ON, OFF und OFF+Lock, wobei der Standardzustand OFF ist.
- Seite 21 b. Bedienung des abschließbaren DC-Schalters: So schalten Sie den abschließbaren DC-Schalter ein So schalten Sie den abschließbaren DC-Schalter aus So verriegeln Sie den abschließbaren DC-Schalter * Bitte bereiten Sie im Voraus ein Schloss vor. So entriegeln Sie den abschließbaren DC-Schalter...
- Seite 22 LCD-Panel Rechtzeitige Leistung Status- oder Ausgangsleistung Normal Fehlerinformationen Betriebsanzeigeleuchte Down/Enter Fehleranzeigeleuchte Up/ESC • Im Normalzustand werden jeweils die Informationen „Leistung“ / „Pgrid“ / „Heute“ / „Gesamt“ angezeigt. Sie können die Tasten drücken, um die Informationen zu wechseln. • Im Fehlerfall wird eine Fehlermeldung angezeigt. Bitte beachten Sie die entsprechenden Lösungen im Benutzerhandbuch.
- Seite 23 Allgemeine Einstellungen Sprache Leistung >Sprache ..English Normal Datum & Uhrzeit >Deutsch Datum & Uhrzeit >2023-03-10 >Datum & Uhrzeit Einstellungen 00:00 Stellen Sie die Sprache, das Datum und die Uhrzeit des Systems ein. Passwort Leistung >Einstellungen Normal Meter Energy 2 0 1 4 Ländercode Einstellungen Land...
- Seite 24 Wi-Fi-Konfiguration App Store Google play SolaXCloud Scannen Sie den QR-Code, um die SolaXCloud-App herunterzuladen. Legen Sie ein neues Konto an und folgen Sie der Anleitung auf der SolaXCloud APP oder der App-Anleitung auf https://www.solaxcloud.com/, um die WiFi-Konfiguration einzustellen.
- Seite 25 Technische Daten • DC-Eingang X3-PRO- X3-PRO- X3-PRO- X3-PRO- X3-PRO- X3-PRO- Modell 8K-G2(2D) 10K-G2(2D) 12K-G2(2D) 15K-G2(2D) 17K-G2(2D) 20K-G2(2D) Max. Eingangsleistung des PV-Arrays [W] 12000 15000 18000 22500 25500 30000 Max. PV-Spannung [d.c. V] 1100 1100 1100 1100 1100 1100 Nenneingangsspannung [d.c. V] MPPT-Spannungsbereich [d.c.
- Seite 26 • AC-Ausgang X3-PRO- X3-PRO- X3-PRO- X3-PRO- X3-PRO- X3-PRO- Modell 8K-G2(2D) 10K-G2(2D) 12K-G2(2D) 15K-G2(2D) 17K-G2(2D) 20K-G2(2D) Nennausgangsscheinleistung [VA] 8000 10000 12000 15000 17000 20000 Max. Ausgangsscheinleistung [VA] 8800 11000 13200 16500 18700 22000 Nominale AC-Spannung [a.c. V] 3~/N/PE, 220/380, 230/400; 3~/PE, 380, 400 Nominale AC-Frequenz [Hz] 50/60 (±5) Nennausgangsstrom [a.c.
- Seite 27 • Effizienz, Sicherheit und Schutz X3-PRO- X3-PRO- X3-PRO- X3-PRO- X3-PRO- X3-PRO- Modell 8K-G2(2D) 10K-G2(2D) 12K-G2(2D) 15K-G2(2D) 17K-G2(2D) 20K-G2(2D) MPPT-Effizienz 99.90% 99.90% 99.90% 99.90% 99.90% 99.90% Euro-Effizienz 97.70% 97.70% 97.70% 97.80% 97.80% 97.80% Max. Effizienz 98.20% 98.20% 98.20% 98.30% 98.30% 98.30% Sicherheit und Schutz Über-/Unterspannungsschutz DC-Isolationsschutz...
- Seite 28 • Allgemeine Angaben X3-PRO- X3-PRO- X3-PRO- X3-PRO- X3-PRO- X3-PRO- Modell 8K-G2(2D) 10K-G2(2D) 12K-G2(2D) 15K-G2(2D) 17K-G2(2D) 20K-G2(2D) Abmessungen (B/H/T) [mm] 482×417×186 Abmessungen der Verpackung (B/H/T) 590×530×315 [mm] Nettogewicht [kg] 24.5 24.5 24.5 Bruttogewicht [kg] 28.5 28.5 28.5 Installation Wandmontage Betrieblicher -30 bis +60 Umgebungstemperaturbereich [°C] Lagertemperatur [°C] -30 bis +60...
- Seite 29 Modell X3-PRO-10K-G2-LV X3-PRO-12K-G2-LV X3-PRO-15K-G2-LV Abmessungen (B/H/T) [mm] 482×417×186 Abmessungen der Verpackung (B/H/T) 590×530×315 [mm] Nettogewicht [kg] 27.5 Bruttogewicht [kg] 31.5 Installation Wandmontage Betrieblicher -30 bis +60 Umgebungstemperaturbereich [°C] Lagertemperatur [°C] -30 bis +60 Relative Luftfeuchtigkeit bei Lagerung/ 0%~100% Betrieb Höhenlage [m] 4000 Schutzart IP66...
- Seite 30 Kontaktinformationen UNITED KINGDOM AUSTRALIA Unit C-D Riversdale House, Riversdale 21 Nicholas Dr, Dandenong South VIC 3175 Road, Atherstone, CV9 1FA +61 1300 476 529 +44 (0) 2476 586 998 service@solaxpower.com service.uk@solaxpower.com TURKEY GERMANY Fevzi Çakmak mah. aslım cd. no 88 A Am Tullnaupark 8, 90402 Nürnberg, Karatay / Konya / Türkiye Germany...
- Seite 32 Registrierungsformular für die Garantie Für Kunden (obligatorisch) Name Land Rufnummer E-Mail Adresse Staat Postleitzahl Produkt-Seriennummer Datum der Inbetriebnahme Name des Installationsunternehmens Name des Installateurs Elektriker-Lizenz-Nr. Für Installateure Modul (falls vorhanden) Modul-Marke Modulgröße (B) Anzahl der Strings Anzahl der Panels pro String Batterie (falls vorhanden) Batterie-Typ Marke...
- Seite 33 SolaX Power Network Technology (Zhejiang) Co., Ltd. Add.: No. 288, Shizhu Road, Tonglu Economic Development Zone, Tonglu City, Zhejiang Province, 310000 P. R. CHINA Tel.: +86 (0) 571 5626 0011 E-mail: info@solaxpower.com Copyright © SolaX Power Network Technology (Zhejiang) Co., Ltd. All rights reserved. 320102120800...
