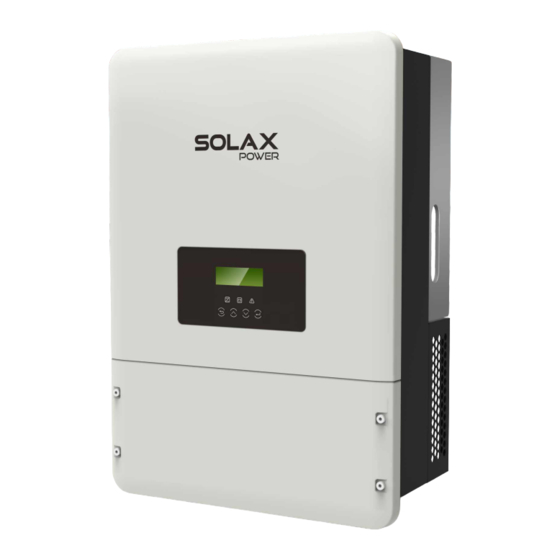

SolaX Power X3-Hybrid Serie Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. SolaX Power Anleitungen
  4. Wechselrichter
  5. X3-Hybrid serie
  6. Benutzerhandbuch

SolaX Power X3-Hybrid Serie Benutzerhandbuch

Vorschau anzeigen Andere Handbücher für X3-Hybrid Serie:
1
Inhalt
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
Inhaltsverzeichnis

Quicklinks

SolaX Power Network Technology (Zhejiang) Co., Ltd.
ADR.: No. 288 Shizhu Road, Tonglu Economic Development Zone,
Tonglu City, Zhejiang Province, 310000 P.R. CHINA
Tel.: + 0571- 5626 0011
E-Mail:
info@solaxpower.com
Urheberrechtserklärung
Das Urheberrecht dieses Handbuchs liegt bei SolaX Power Network Technology (Zhejiang) Co. Ltd. (SolaX
Power Co., Ltd.). Unternehmen und Privatpersonen dürfen sie nicht plagiieren, teilweise oder vollständig
kopieren (einschließlich Software usw.), und ihre Vervielfältigung oder Verbreitung ist in keiner Form und
auf keine Weise gestattet. Alle Rechte vorbehalten. SolaX Power Network Technology (Zhejiang) Co., Ltd.
behält sich das Recht der endgültigen Auslegung vor. Der Inhalt kann ohne vorherige Ankündigung
geändert werden.
614.00498.04
Benutzerhandbuch für
die X3-Hybrid-Serie
5,0–15,0 kW
DE
Inhaltsverzeichnis
loading

Verwandte Anleitungen für SolaX Power X3-Hybrid Serie

Inhaltszusammenfassung für SolaX Power X3-Hybrid Serie

  • Seite 1 Urheberrechtserklärung SolaX Power Network Technology (Zhejiang) Co., Ltd. Das Urheberrecht dieses Handbuchs liegt bei SolaX Power Network Technology (Zhejiang) Co. Ltd. (SolaX Power Co., Ltd.). Unternehmen und Privatpersonen dürfen sie nicht plagiieren, teilweise oder vollständig ADR.: No. 288 Shizhu Road, Tonglu Economic Development Zone, kopieren (einschließlich Software usw.), und ihre Vervielfältigung oder Verbreitung ist in keiner Form und...

  • Seite 2: Inhaltsverzeichnis

    Inhalt Inhalt Hinweise zu diesem Handbuch .... 03 1.1 Geltungsbereich.................03 1.2 Zielgruppe....................03 1.3 Verwendete Symbole..............03 1.3.1 Wichtige Sicherheitshinweise ............04 1.3.2 Erläuterung der Symbole..............09 1.3.3 EG-Richtlinien....................11 Einführung ............12 2.1 Grundlegende Funktionen............12 2.2 Elektrischer Blockschaltplan des Systems......12 2.3 Betriebsmodi..................15 2.4 Abmessungen..................17 2.5 Klemmen des Wechselrichters ..........18 Technische Daten ........19 3.1 DC-Eingang (gilt für Version D/M)........19 3.2 AC-Ausgang/Eingang (gilt für Version D/M)....19...

  • Seite 3: Hinweise Zu Diesem Handbuch

    Inhalt Hinweise zu diesem Handbuch 1 Hinweise zu diesem Handbuch 5 Elektrische Anschlüsse........32 5.1 PV-Anschluss ....................32 1.1 Geltungsbereich 5.2 Netzanschluss und EPS (netzunabhängig)- Dieses Handbuch ist ein wesentlicher Bestandteil des X3-Hybrid G4. Es Ausgangsanschluss................36 beschreibt die Montage, Installation, Inbetriebnahme, Wartung und 5.3 EPS (netzunabhängig) Blockschaltplan.........37 den Ausfall des Produkts.

  • Seite 4: Wichtige Sicherheitshinweise

    Sicherheit Sicherheit Warnung! Hinweis! „Hinweis“ liefert Tipps, die für den optimalen Betrieb Ihres Vor der Durchführung von Wartungs-, Reinigungs- oder Betriebsarbeiten am Stromkreis, der an den Wechselrichter Produktes wertvoll sind. angeschlossen ist, muss autorisiertes Wartungspersonal z u n ä c h s t d i e A C - u n d D C - S t r o m v e r s o r g u n g d e s Wechselrichters abschalten.

  • Seite 5: Sicherheit

    Sicherheit Sicherheit Wenn das Gebäude, in dem die externe Blitzschutzeinrichtung installiert ist, Ein am Wechselrichter verwendetes Photovoltaikmodul muss eine IEC61730A-Nennleistung aufweisen, und die Gesamtleerlaufspannung des weit vom Standort des Wechselrichters entfernt ist, sollte zum Schutz des Photovoltaikstrangs/der Photovoltaikanlage muss niedriger sein als die Wechselrichters vor elektrischen und mechanischen Schäden auch eine maximale DC-Nenneingangsspannung des Wechselrichters.

  • Seite 6: Pe-Anschluss Und Ableitstrom

    Sicherheit Sicherheit 1.3.2 Erläuterung der Symbole Ø PE-Anschluss und Ableitstrom • Alle Wechselrichter verfügen über eine zertifizierte interne Dieser Abschnitt enthält eine Erläuterung aller Symbole, die auf dem Typenetikett Reststromüberwachung (RCM), um im Falle einer Fehlfunktion des des Wechselrichters dargestellt sind. PV-Generators, der Kabel oder des Wechselrichters vor möglichen Stromschlägen und Brandgefahr zu schützen.

  • Seite 7: Eg-Richtlinien

    Sicherheit Sicherheit 1.3.3 EG-Richtlinien Vorsicht vor heißen Oberflächen. Der Wechselrichter kann während des Betriebs heiß werden. In diesem Abschnitt werden die Anforderungen der europäischen Vermeiden Sie während des Betriebs den Kontakt. Niederspannungsrichtlinie beschrieben, einschließlich der Sicherheitsvorschriften und der Bedingungen für die Systemzulassung. Der Benutzer muss diese Vorschriften bei der Installation, dem Betrieb Gefahr hoher Spannungen.

  • Seite 8: Einführung

    Einführung Einführung 2 Einführung Abbildung B: N-Leitung und PE-Leitung getrennt verdrahtet, Wechselrichter der Serie M;(Für die meisten Länder) 2.1 Grundlegende Funktionen PV 1 Die X3-Hybrid G4-Serie ist ein hochwertiger Wechselrichter, der Sonnenenergie PV 2 in Wechselstrom umwandeln und Energie in Batterien speichern kann. X3-Hybrid G4 Der Wechselrichter kann zur Optimierung des Eigenverbrauchs genutzt, in Batterien für die spätere Nutzung gespeichert oder in das öffentliche...

  • Seite 9: Betriebsmodi

    Einführung Einführung Abbildung D: N-Leitung und PE-Leitung zusammen, M-Reihenwechselrichter; 2.3 Betriebsmodi (Gilt für Australien) Die X3-Hybrid G4-Serie erfüllt unterschiedliche Bedürfnisse und ist in einer Vielzahl von Modellen erhältlich. Eigenverbrauch PV 1 Der Modus „Eigenverbrauch“ eignet sich für Gebiete mit PV 2 X3-Hybrid G4 niedriger Einspeisevergütung und hohen Strompreisen.

  • Seite 10: Einspeise-Priorität

    Einführung Einführung Einspeise-Priorität EPS-(netzunabhängig)-Modus Zeitraum der aktiven Entladung: Die PV-Anlage versorgt Im Falle eines Stromausfalls versorgt das System die EPS- zunächst die Verbraucher und die überschüssige Leistung Verbraucher über PV und Batterie. wird in das Netz eingespeist. (Für diesen Modus muss eine Batterie installiert sein) (PV ＞...

  • Seite 11: Klemmen Des Wechselrichters

    Einführung Technische Daten 3 Technische Daten 2.5 Klemmen des Wechselrichters 3.1 DC-Eingang (gilt für Version D/M) X3-Hybrid-6.0 X3-Hybrid-8.0 X3-Hybrid-10.0 X3-Hybrid-12.0 X3-Hybrid-15.0 Modell X3-Hybrid-5.0 Max. empfohlene Gleichstromleistung [W] 4000/ 4000 A:5000/B:5000 A:8500/B:5000 A:10500/B:6000 A:11000/B:7000 A:11000/B:7000 Max. Gleichspannung [V] 1000 1000 1000 1000 1000 1000...

  • Seite 12: Batterie (Gilt Für Version D/M)

    Technische Daten Technische Daten 3.3 Batterie (gilt für Version D/M) 3.5 EPS (netzunabhängig) Ausgang (gilt für Version D/M) Modell X3-Hybrid-5.0 X3-Hybrid-6.0 X3-Hybrid-8.0 X3-Hybrid-10.0 X3-Hybrid-12.0 X3-Hybrid-15.0 X3-Hybrid-5.0 X3-Hybrid-6.0 X3-Hybrid-8.0 X3-Hybrid-10.0 X3-Hybrid-12.0 X3-Hybrid-15.0 X3-Hybrid-5.0-MX3-Hybrid-6.0-M X3-Hybrid-8.0-M X3-Hybrid-10.0-M X3-Hybrid-12.0-M X3-Hybrid-15.0-M Modell X3-Hybrid-5.0-MX3-Hybrid-6.0-M X3-Hybrid-8.0-M X3-Hybrid-10.0-M X3-Hybrid-12.0-M X3-Hybrid-15.0-M Batterietyp EPS (netzunabhängig) Nennleistung [VA] Lithium-Batterien...

  • Seite 13: Installation

    Benutzerhandbuch für die X3-Hybrid-Serie 5,0–15,0 kW Zähler (optional) Schnellinstallationsanleitung X3-Hybrid Serie 5,0–15,0 KW RJ45-Klemmenadapter Hinweis: „L“ der Wechselrichter in Australien muss am DRM angeschlossen werden, was 1 weiterer RJ 45 Kommunikationsleitungs-Adapter ist als in anderen Ländern. Die Anzahl von „D“ und „E“ ist für verschiedene Leistungsbereiche unterschiedlich. Für Wechselrichter mit 5–6 kW beträgt die Anzahl der positiven und negativen PV-Klemmen...

  • Seite 14: Installationsvorkehrung

    Installation Installation 4.4 Werkzeug-Vorbereitung 4.3 Installationsvorkehrung Die Schutzart der Wechselrichter der Serie X3-Hybrid G4 ist IP65, sodass der Wechselrichter im Freien installiert werden kann. Werkzeugausstattung Prüfen Sie die Installationsumgebung und achten Sie bei der Installation auf folgende Bedingungen: Bild Bild Name Name •...

  • Seite 15: Bedingungen Am Installationsort

    Installation Installation 4.5 Bedingungen am Installationsort 4.5.1 Anforderungen an den Installationsträger Werkzeugausstattung Installieren Sie den Wechselrichter nicht in der Nähe von brennbaren Materialien. Name Bild Bild Name Bitte installieren Sie den Wechselrichter an einem festen Objekt, das den Gewichtsanforderungen des Wechselrichters und des Energiespeichersystems standhält.

  • Seite 16: Anforderungen An Den Installationsraum

    Installation Installation 4.5.3 Anforderungen an den Installationsraum 4.6 Montage Reservieren Sie ausreichend Platz bei der Installation des Ø Vorbereitung Wechselrichters (mindestens 300 mm) für die Wärmeabfuhr. Bitte bereiten Sie vor der Installation die folgenden Werkzeuge vor. ≥ 300 mm Reservierte Platzverhältnisse der Anlage Position Min.
  • Seite 17 Installation Installation Ø Schritt 3: Ziehen Sie den Wechselrichter und die Halterung fest e) Hängen Sie die Lasche des Wechselrichters an die entsprechende Position der Rückwand; f ) Ziehen Sie mit dem Innensechskantschlüssel die Innensechskantschraube auf der rechten Seite des Wechselrichters fest. Φ8 Bohrer (Tiefe: 65 mm) Ø...

  • Seite 18: Elektrische Anschlüsse

    Elektrische Anschlüsse Elektrische Anschlüsse 5 Elektrische Anschlüsse Ø Verbindungsschritt Die PV-Anschluss-Verdrahtung des Wechselrichters der Serie X3-Hybrid 5.1 PV-Anschluss G4 M wurde abgeschlossen. Einzelheiten zur Installation entnehmen Sie bitte der Schnellinstallationsanleitung der X3-Matebox. Die Serie D Die Wechselrichter der Serie X3-Hybrid G4 haben zwei PV-Eingänge. Bitte muss gemäß...
  • Seite 19 Elektrische Anschlüsse Elektrische Anschlüsse Im Folgenden wird die Lage der positiven und negativen (PV+/PV-) Schritt 4. Ziehen Sie die PV-Pin-Nadel und den Kabelbaum fest, um die Verbindung fest und ohne Wackeln herzustellen. Anschlüsse des Wechselrichters dargestellt. Hinweis: Bevor Sie die PV-Klemme einsetzen, schalten Sie bitte den Schalter des PV-Moduls ein und verwenden Sie ein Multimeter, um die positiven und negativen Pole des PV-Klemme-Anschlusses zu messen, um eine verpolte Verbindung zu verhindern.

  • Seite 20: Netzanschluss Und Eps (Netzunabhängig)-Ausgangsanschluss

    Elektrische Anschlüsse Elektrische Anschlüsse 5.2 Netzanschluss und EPS (netzunabhängig)-Ausgangsanschluss 5.3 EPS (netzunabhängig) Blockschaltplan Die Wechselrichter der Serie X3-Hybrid G4 verfügen über eine EPS-Funktion Die Wechselrichter der Serie X3-Hybrid G4 sind dreiphasige Wechselrichter. (netzunabhängig). Wenn das Netz angeschlossen ist, gehen die Geeignet für Nennspannung 380/400/415 V, Frequenz 50/60 Hz.
  • Seite 21 Elektrische Anschlüsse Elektrische Anschlüsse Abbildung D: N-Leitung und PE-Leitung zusammen, aller Abbildung B: N-Leitung und PE-Leitung getrennt verdrahtet, Vebraucheranschlüsse EPS (netzunabhängig)-Schema;(Gilt für Australien) Wechselrichter der Serie M ; (Für die meisten Länder) PV 1 PV 2 PV 1 X3-Hybrid G4 PV 2 X3-Hybrid G4 Haupt-Schutzschalter/RCD...
  • Seite 22 Elektrische Anschlüsse Elektrische Anschlüsse Ø EPS (netzunabhängig) Lastanforderungen Ø Netz- und EPS (netzunabhängig)-Verbindungsschritte • Anforderungen an den Anschluss Warnung! Stellen Sie sicher, dass die EPS (netzunabhängig)-Nennleistung innerhalb des EPS (netzunabhängig)-Nennausgangsleistungsbereichs Hinweis: Prüfen Sie die Netzspannung und vergleichen Sie den liegt, andernfalls meldet der Wechselrichter eine „Überlast“-Warnung. Spannungsbereich (siehe technische Daten).

  • Seite 23: Elektrischer Anschluss

    Elektrischer Anschluss Elektrischer Anschluss Schritt 2. Entfernen Sie zuerst den Stecker des wasserdichten Gehäuses und Schritt 3. Isolieren Sie den Draht um 12 mm ab. Setzen Sie die Aderendhülsen dann die Netz- und EPS (netzunabhängig)-Kabel durch das wasserdichte entsprechend ein und achten Sie darauf, dass die abisolierten Enden in die Gehäuse, die den Netz- und EPS (netzunabhängig)-Anschlüssen entsprechen.
  • Seite 24 Elektrischer Anschluss Elektrischer Anschluss Schritt 4. Suchen Sie die Position der AC-Schnittstelle am Wechselrichter, Schritt 6. Ziehen Sie dann die wasserdichte Überwurfmutter fest. stecken Sie die gecrimpten Klemmen entsprechend der Drahtreihenfolge in die UW10-Klemmen L1, L2, L3, N und PE ein und ziehen Sie die Schrauben mit einem Schlitzschraubendreher fest.

  • Seite 25: Batterieanschluss

    Elektrischer Anschluss Elektrischer Anschluss 5.4 Batterieanschluss Ø Schritte für den Batterieanschluss Die Akku-Anschluss-Verbindungsleitung des Wechselrichters der Serie Ø Anforderungen an den Anschluss X3-Hybrid G4 M befindet sich auf der X3-Matebox. Für spezifische Das Lade- und Entladesystem der Wechselrichter der Serie X3-Hybrid G4 kann Installationsdetails, lesen Sie bitte die Schnellinstallationsanleitung der mit Hochspannungs-Lithium-Batterie ausgestattet werden.
  • Seite 26 Elektrischer Anschluss Elektrischer Anschluss Ø Schritt 4. Drücken Sie die Feder mit der Hand nach unten, Sie können ein Kommunikationsverbindung Klickgeräusch hören, schieben Sie dann die Enden zusammen und ziehen Sie die Verschraubungen fest. Definition des BMS-Ports Die Kommunikationsschnittstelle zwischen dem Wechselrichter und der Batterie verwendet den wasserdichten RJ45-Stecker.

  • Seite 27: Kommunikationsverbindung

    Elektrischer Anschluss Elektrischer Anschluss 5.5 Kommunikationsverbindung 5.5.2 Einführung in die Zähler/CT-Kommunikation Der Wechselrichter X3-Hybrid G4 sollte mit einem Elektrizitätszähler oder 5.5.1 Einführung in die DRM-Kommunikation (AS4777 regulatorische Anforderungen) Stromwandler (kurz CT) arbeiten, um den Stromverbrauch im Haushalt zu überwachen. Der Elektrizitätszähler oder CT kann die relevanten Stromdaten an den Wechselrichter oder die Plattform übertragen, wo es für Benutzer jederzeit DRM-Anforderungen: bequem abzulesen ist.
  • Seite 28 Elektrischer Anschluss Elektrischer Anschluss • Hinweis für CT-Anschluss: Ø CT-Anschluss Der Stromwandler misst den Strom auf der stromführenden Leitung Hinweis! zwischen dem Wechselrichter und dem öffentlichen Stromnetz. • Platzieren Sie den CT nicht am N-Leiter oder Erdungsdraht. • Setzen Sie den CT nicht gleichzeitig auf die N- und die L-Leitung. •...

  • Seite 29: Parallele Verbindung

    Elektrischer Anschluss Elektrischer Anschluss Ø 5.5.3 Parallele Verbindung Betriebsmodi im Parallelsystem Der Wechselrichter der Serie X3-Hybrid G4 bietet die Parallelverbindungsfunktion, Es gibt drei Betriebsmodi im parallelen System und Ihre Bestätigung der Betriebsmodi mit der 6 Wechselrichter maximal in einem System verbunden werden sollen. verschiedener Wechselrichter wird Ihnen helfen, das parallele System besser zu In diesem System wird ein Wechselrichter als „Master-Wechselrichter“...
  • Seite 30 Elektrischer Anschluss Elektrischer Anschluss Zum Beispiel der Schaltplan der X3-Parallel Box Powerline. - Stecken Sie eine Seite des Netzwerkkabels in den COM-Anschluss der X3- Parallel Box und die andere Seite in den CAN-Anschluss (1) des Master- Wechselrichters. - Stecken Sie eine Seite des Netzwerkkabels in den Zähler und die andere Seite in den Zähler-Anschluss des Master-Wechselrichters.
  • Seite 31 Elektrischer Anschluss Elektrischer Anschluss Ø Funktion der parallelen Steuerung Ø So entfernen Sie das Parallelsystem Wenn ein Wechselrichter dieses Parallelsystem verlassen möchte, führen Sie die Der Master-Wechselrichter verfügt über eine absolute Leitung im Parallelsystem folgenden Schritte aus: zur Steuerung des Energiemanagements und der Dispatch-Kontrolle aller Slave- - Schritt 1: Trennen Sie alle Netzwerkkabel am CAN-Port.

  • Seite 32: Com-Kommunikation

    Elektrischer Anschluss Elektrischer Anschluss 5.5.4 COM-Kommunikation Wechselrichter-Kommunikation Steuerung externer Ausrüstung: Die COM-Kommunikationsschnittstelle wird hauptsächlich für die Anpassung im zweiten Schritt der Entwicklung verwendet. Der Wechselrichter unterstützt die Steuerung externer Geräte durch Kommunikation. Der Wechselrichter regelt zum Beispiel die Arbeitsweise der Wärmepumpe usw.

  • Seite 33: Kommunikationsverbindungs-Schritte

    Elektrischer Anschluss Elektrischer Anschluss 5.5.5 Kommunikationsverbindungs-Schritte Schritt 1. Bereiten Sie ein Kommunikationskabel vor, und suchen Sie dann in der Schritt 4. Stecken Sie die vorbereiteten Kommunikationskabel nacheinander in die Zubehörtasche nach RJ-45-Klemmen. RJ45-Klemmen und drücken Sie sie dann mit einer Netzwerkkabel-Crimpzange fest. 1) Weiß...
  • Seite 34 Elektrischer Anschluss Elektrischer Anschluss Schritt 6. Verriegeln Sie die Abdeckplatte und ziehen Sie die Überwurfmutter fest. Schritt 5. Schließen Sie das DRM/CAN/AUS-Kommunikationskabel an, und stecken Sie es in den entsprechenden Anschluss. Upgrade/Dongle Upgrade/Dongle Drehmomentschraubendreher (Drehmoment: 1,2 ± 0,1 Nm) CAN CAN DRM OFF CAN1 CAN2 DRM OFF CAN1 CAN2 DRM OFF...
  • Seite 35 Elektrischer Anschluss Elektrischer Anschluss Schritt 7: Suchen Sie schließlich die entsprechenden COM-, BMS-, Zähler-, Kommunikationskabel ZÄHLER/CT Ø CT-, CAN-, DRM- und OFF-Anschlüsse am Wechselrichter und stecken Sie das Kommunikationskabel in die entsprechenden Ports. Der Pin ZÄHLER/CT ist wie folgt definiert: Ø...
  • Seite 36 Elektrischer Anschluss Elektrischer Anschluss 2) Eine Seite des fertigen Kabels, der wasserdichte Stecker mit RJ45, wird in Schrauben Sie die wasserdichten Stecker fest. den Wechselrichter eingesetzt und eine Seite der RJ45-Klemme wird in den CT-Anschluss eingesetzt. RJ 45 Wasserdichter Stecker mit Upgrade/Dongle Upgrade/Dongle Verteilerkasten...

  • Seite 37: Erdungsanschluss (Erforderlich)

    Elektrischer Anschluss Elektrischer Anschluss 5.6 Erdungsanschluss (erforderlich) Schritt 3. Stecken Sie das abisolierte Kabel in die OT-Klemme und befestigen Sie die Klemme mit einem Crimpwerkzeug. Der Benutzer muss zwei Erdungsanschlüsse herstellen: eine Gehäuseerdung und eine Potenzialausgleichserdung. Dadurch wird ein Stromschlag verhindert.

  • Seite 38: Überwachungsanschluss (Zubehör)

    Elektrischer Anschluss Elektrischer Anschluss 5.7 Überwachungsanschluss (Zubehör) Schritt 4. Suchen Sie den Erdungsanschluss am Wechselrichter und schrauben Sie den Erdungsdraht mit einem Sechskantschlüssel M5 am Wechselrichter fest. Der Wechselrichter verfügt über einen DONGLE-Port, über den Daten des Wechselrichters über Pocket WiFi, Pocket 4G und Pocket LAN an die Überwachungswebseite übertragen können.

  • Seite 39: Überprüfen Sie Vor Dem Starten Des Wechselrichters Alle Schritte

    Elektrischer Anschluss Elektrischer Anschluss Schritt 2. Stecken Sie Pocket WiFi in den DONGLE-Anschluss. 5.8 Überprüfen Sie vor dem Starten des Wechselrichters alle Schritte Ø Nachdem der Wechselrichter überprüft wurde, führen Sie die folgenden Schritte aus Stellen Sie sicher, dass der Wechselrichter an der Wand befestigt ist. Stellen Sie sicher, dass alle Erdungsdrähte geerdet sind.

  • Seite 40: Betrieb Des Wechselrichters

    Elektrischer Anschluss Elektrischer Anschluss 5.9 Betrieb des Wechselrichters Normal: Wenn der Wechselrichter normal arbeitet, leuchtet die grüne Lampe immer. Gleichzeitig wird der Strom ins Netz zurückgespeist, und das LCD zeigt Ø Überprüfen Sie den Wechselrichter vor dem Betrieb wie folgt die Ausgangsleistung an.

  • Seite 41: Firmware-Aktualisierung

    Firmware-Aktualisierung Firmware-Aktualisierung 6 Firmware-Aktualisierung 2) Bitte kontaktieren Sie unseren Service-Support über service@solaxpower.com, um die Firmware zu erhalten, und speichern Sie die Ø Hinweise zur Aktualisierung Firmware im folgenden Pfad auf der U-Disk. Bitte lesen Sie vor der Aktualisierung die folgenden Vorsichtsmaßnahmen. Aktualisierung: Warnung! Für ARM-Datei: „update ARM\618.00406.00_HYB_3P_ARM_V1.13_1220.usb“;...
  • Seite 42 Firmware-Aktualisierung Firmware-Aktualisierung Schritt 5. Für DSP: Bitte warten Sie 10 Sekunden. Wenn die Seite „Aktualisierung“ wie unten angezeigt wird, drücken Sie die Ab-Taste, um „DSP“ auszuwählen, und drücken Sie dann die Eingabetaste. Bitte bestätigen Sie erneut die neue Firmware-Version und drücken Sie die Eingabe-Taste zur Aktualisierung. Die Aktualisierung dauert etwa 2 Minuten.

  • Seite 43: Einstellung

    Einstellung Einstellung 7 Einstellung 7.2 Struktur des Bildschirmmenüs 7.1 Bedienfeld Beschreibung Name LCD- Zeigt die Wechselrichter-Informationen auf der LCD-Anzeige an. Bildschirm Leuchtet blau: Der Wechselrichter be ndet sich im Normalzustand oder im EPS (netzunabhängig)-Modus. Blinkt blau: Der Wechselrichter wartet, prüft den Zustand oder der Systemschalter ist ausgeschaltet.

  • Seite 44: Lcd-Bedienung

    Einstellung Einstellung 7.3 LCD-Bedienung Ø Hauptmenü Die Haupt-Schnittstelle ist die Standardschnittstelle, der Wechselrichter springt automatisch zu dieser Schnittstelle, wenn das System erfolgreich gestartet wurde oder für einen bestimmten Zeitraum nicht betrieben wurde. Die Informationen der Schnittstelle sind wie folgt. „Leistung“ bedeutet die aktuelle Ausgangsleistung;...
  • Seite 45 Einstellung Einstellung Ø ② Wenn die Leistung der PV-Anlage nicht ausreichend ist Arbeitsmodus Aktive Ladezeitdauer: PV wird die Batterie mit Strom versorgen und der verbleibende Strom wird aus dem Netz bezogen, wenn PV nicht ausreicht. PV- und Netzstrom laden die Batterie auf, bis sie den eingestellten Wert erreicht. Anschließend wird PV die Verbraucher mit Strom versorgen und der verbleibende Strom wird aus dem Netz bezogen, wenn die PV-Leistung nicht ausreicht.

  • Seite 46: Systemstatus

    Einstellung Einstellung Ø d) Am Netz Systemstatus Hier sehen Sie die Spannung, den Strom, die Frequenz und die Leistung des Netzes. Der Systemstatus enthält sechs Inhalte: PV1/PV2/Batterie/netzunabhängig (Einspeisung oder Kauf von Energie aus dem Netz) und EPS e) EPS (netzunabhängig) und so weiter. Hier können Sie den Wechselrichter von Spannung, Strom, Frequenz und Drücken Sie zur Auswahl auf und ab, drücken Sie „Eingabe“, um die Auswahl Leistung bei EPS sehen,...

  • Seite 47: Historische Daten

    Einstellung Einstellung Ø Paralleler Status Der Status wird beim Parallelschalten auf dem Bildschirm angezeigt. d) Zähler/CT-1 Hier können Sie den Strom des Wechselrichters sehen, verkaufter Strom, verkaufter Gesamtstrom, aus dem Netz bezogenen Stroms und des gesamten an diesem Tag bezogenen Stroms. d) Zähler-2 Ø...
  • Seite 48 Einstellung Einstellung Hier können Sie Zeit, Sprache, Arbeitsmodus-SOC, Lade- und Entladezeitraum und das Benutzerkennwort des Wechselrichters einstellen. a) Datum und Uhrzeit Über diese Schnittstelle können Benutzer das Datum und die Uhrzeit des Systems festlegen. e) Einspeise-Priorität In diesem Modus können Sie die prozentuale Energiereserve für den minimalen b) Sprache Batteriestand einstellen, einstellen, ob die Energie vom Netz verwendet werden Dieser Wechselrichter bietet Kunden mehrere Sprachen zur Auswahl, darunter...
  • Seite 49 Einstellung Einstellung g) Lade- und Entladezeit Hier können Sie den Lade- und Entladezeitraum einstellen. Wenn zwei Lade- und Entladezeiten benötigt werden, schalten Sie die Lade- und Entladezeit 2 ein und stellen Sie den Zeitraum ein. Char&Disc Zeitraum ＞Allowed Disc Period Start Time 00:00 h) Potenzialfreier Kontakt...

  • Seite 50: Erweiterte Einstellungen

    Einstellung Einstellung Ø Erweiterte Einstellungen Eingabe **Vorherige Seite Zurück Oben Unten Oben Unten Oben Unten Region Australien A Australien B Australien C Neuseeland Standard- AS4777_2020_A AS4777_2020_B AS4777_2020_C Neuseeland Einstellbereich Codename Hier können alle erweiterten Einstellungen wie Batterie, Netz, EPS- OV-G-V 265 V 265 V 265 V...
  • Seite 51 Einstellung Einstellung b) Netz-Parameter Hier können Sie den Schutzwert von Netzspannung und -frequenz einstellen. Der Standardwert ist der in den aktuellen Sicherheitsvorschriften festgelegte Wert, und der Benutzer kann ihn nicht ändern. Die Anzeigeinhalte werden gemäß den Anforderungen der lokalen Gesetze und Vorschriften angezeigt, die sich ständig verschärfen.

  • Seite 52: Exportregelung

    Einstellung Einstellung d) Exportregelung Mit dieser Funktion kann der Wechselrichter die Menge der Stromabgabe an das Netz steuern. Der Werkswert ist der Standardwert und kann vom Benutzer geändert werden. Der in der Einstellung festgelegte Benutzerwert muss kleiner als das Maximum sein. Wenn der Benutzer das Netz nicht mit Strom versorgen möchte, setzen Sie ihn auf 0.

  • Seite 53: Leistungsbegrenzung

    Einstellung Einstellung k) PU-Funktion (gilt für bestimmte Länder, bitte beachten Sie die lokalen Netzanforderungen) Die PU-Funktion ist ein Volt-Watt-Reaktionsmodus, der von bestimmten nationalen Normen wie AS4777.2 erforderlich ist. Diese Funktion kann die Wirkleistung des Wechselrichters entsprechend der Netzspannung steuern. Wenn Sie „Aktivieren“ wählen, ist diese Funktion aktiviert und der Standardwert.
  • Seite 54 Einstellung Einstellung ● Blindleistungsregelung, Blindleistungs-Standardkurve cos φ = f(P) n) DRM-Funktion (angewandt auf NZS4777.2) Die DRM-Funktion ist eine vom Standard NZS4777.2 geforderte Methode zur Für die VDE ARN 4105 sollte sich die Kurve cos = f(P) auf Kurve B beziehen. Der Bedarfsantwort und gilt nur für NZS4777.2.

  • Seite 55: Zurücksetzen

    Einstellung Einstellung r) EPS-Einstellung Der Benutzer kann hier die Frequenzauswahl im EPS-Modus einstellen und die für die Batterieentladung reservierte Mindestkapazität festlegen. „Min ESC SOC“ wird für den automatischen Neustart der EPS-Ausgangsleistung verwendet. Wenn die Akkukapazität im netzunabhängigen Modus die Mindestkapazität erreicht, hört die Batterie auf, sich zu entladen, und der Wechselrichter hört auf, Strom vom EPS-Anschluss zu exportieren, wobei auf dem LCD-Display „BAT power low“...
  • Seite 56 Einstellung Einstellung Ø Über a) Über Hier sehen Sie einige grundlegende Informationen zum Wechselrichter und zur Batterie. wie die Seriennummer des Wechselrichters und der Batterie, die Softwareversionsnummer und die Systemlaufzeit. Wechselrichter Register1 SN: Stellt die Seriennummer von externen Überwachungsgeräten wie Pocket WiFi Pocket LAN dar.
  • Seite 57 Einstellung Einstellung Batterie Ø Informationen ☆ Eingabe Eingabe Eingabe Zurück Zurück ARM:3.17 DSP: 3.18 Zurück Unten Oben Oben Oben Oben Unten Unten Unten Unten Oben Unten Unten Unten Oben Oben Oben Unten Oben Oben Oben >SetQuPower2 Oben Unten Unten Unten Unten Oben Unten...

  • Seite 58: Fehlerbehebung

    Fehlerbehebung Fehlerbehebung 8 Fehlerbehebung Zahl Störungen Diagnose und Lösung DCI-Überstromschutz-Fehler. IE 009 DCI-OCP-Fehler • Warten Sie einen Moment, um zu überprüfen, ob alles wieder normal funktioniert. 8.1 Fehlerbehebung • Oder bitten Sie den Installateur um Hilfe. DCV EPS (netzunabhängig) Überspannungsschutzfehler. Dieser Abschnitt enthält Informationen und Verfahren zur Behebung IE 010 DCV-OVP-Fehler...
  • Seite 59 Fehlerbehebung Fehlerbehebung Diagnose und Lösung Zahl Störungen Zahl Störungen Diagnose und Lösung Manager EEEPROM-Fehler. ARM-Softwareversion falsch-Fehler • Aktualisieren Sie die Software und drücken Sie die Taste „ESC“, um den • Photovoltaik, Batterie und Netz abschalten, erneut verbinden. IE 022 ARM Unmatched Mgr EEPROM Fault IE 103 Wechselrichter neu zu starten.
  • Seite 60 Fehlerbehebung Fehlerbehebung Zahl Zahl Störungen Diagnose und Lösung Störungen Diagnose und Lösung Fehlfunktion des Akkutemperatursensors Batterieasymmetrie-Fehler BMS_TempdiffErr BMS_CellImblance BE 026 BE 009 • Bitte wenden Sie sich an den Batterielieferanten. • Bitte wenden Sie sich an den Batterielieferanten. Batterie-Hardware-Schutz-Fehler Batterieasymmetrie-Fehler BE 010 BMS_Hardware Protect •...

  • Seite 61: Routine-Wartung

    Fehlerbehebung Außerbetriebnahme 9 Außerbetriebnahme 8.2 Routine-Wartung Wechselrichter müssen in den meisten Fällen nicht gewartet oder korrigiert werden. Wenn der Wechselrichter jedoch aufgrund von Überhitzung häufig 9.1 Den Wechselrichter zerlegen Strom verliert, kann dies auf folgenden Grund zurückzuführen sein: Entfernen Sie die DC-Eingangsleitung und die AC-Ausgangsleitung des Der Kühlkörper hinter dem Wechselrichter ist mit Schmutz bedeckt.

  • Seite 62: Haftungsausschluss

    Haftungsausschluss 10 Haftungsausschluss Garantieregistrierungsformular Der Hybrid-Wechselrichter der Serie X3-Hybrid G4 wird unter eingeschränkten Für den Kunden (obligatorisch) Bedingungen wie Umgebung, Elektrizität usw. transportiert, verwendet und betrieben. SolaX ist nicht verpflichtet, den Service, den technischen Support oder die Entschädigung unter den unten aufgeführten Bedingungen zu Land Name erbringen, einschließlich, aber nicht beschränkt auf:...
