Elektrische Anschlüsse

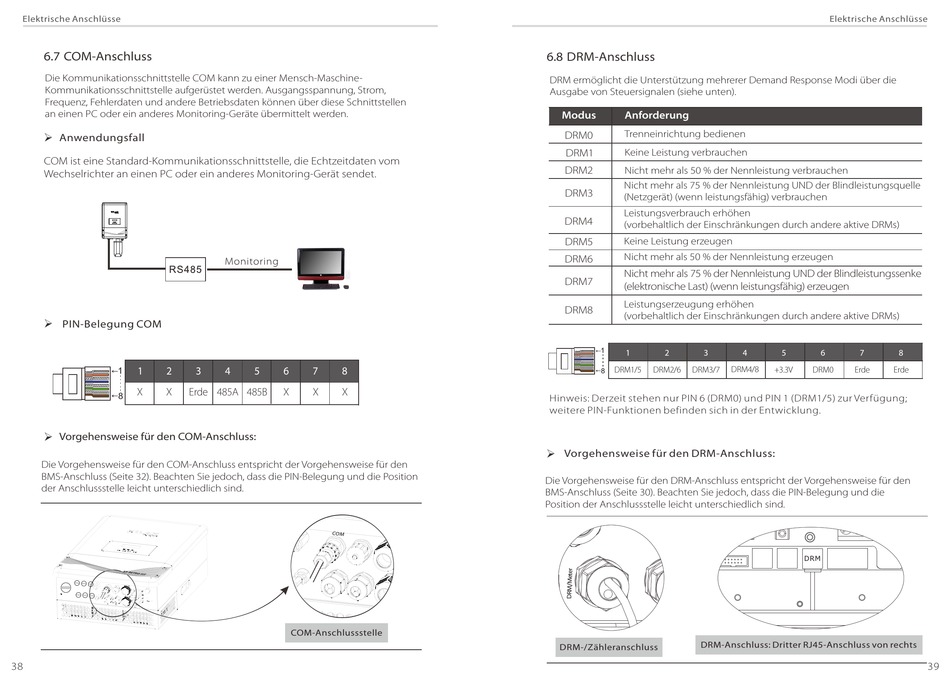

6.7 COM-Anschluss

Die Kommunikationsschnittstelle COM kann zu einer Mensch-Maschine-
Kommunikationsschnittstelle aufgerüstet werden. Ausgangsspannung, Strom,
Frequenz, Fehlerdaten und andere Betriebsdaten können über diese Schnittstellen
an einen PC oder ein anderes Monitoring-Geräte übermittelt werden.
Ø Anwendungsfall
COM ist eine Standard-Kommunikationsschnittstelle, die Echtzeitdaten vom
Wechselrichter an einen PC oder ein anderes Monitoring-Gerät sendet.
Ø
PIN-Belegung COM
1 2
1
X X Erde 485A 485B
8
Ø Vorgehensweise für den COM-Anschluss:
Die Vorgehensweise für den COM-Anschluss entspricht der Vorgehensweise für den
BMS-Anschluss (Seite 32). Beachten Sie jedoch, dass die PIN-Belegung und die Position
der Anschlussstelle leicht unterschiedlich sind.
38
3 4 5 6 7 8
X X X
COM-Anschlussstelle

6.8 DRM-Anschluss

DRM ermöglicht die Unterstützung mehrerer Demand Response Modi über die
Ausgabe von Steuersignalen (siehe unten).
Modus Anforderung
Trenneinrichtung bedienen
DRM0
DRM1 Keine Leistung verbrauchen
DRM2 Nicht mehr als 50 % der Nennleistung verbrauchen
Nicht mehr als 75 % der Nennleistung UND der Blindleistungsquelle
DRM3
(Netzgerät) (wenn leistungsfähig) verbrauchen
Leistungsverbrauch erhöhen
DRM4
(vorbehaltlich der Einschränkungen durch andere aktive DRMs)
DRM5 Keine Leistung erzeugen
Nicht mehr als 50 % der Nennleistung erzeugen
DRM6
Nicht mehr als 75 % der Nennleistung UND der Blindleistungssenke
DRM7
(elektronische Last) (wenn leistungsfähig) erzeugen
Leistungserzeugung erhöhen
DRM8
(vorbehaltlich der Einschränkungen durch andere aktive DRMs)
1
1 2 3
DRM1/5 DRM2/6 DRM3/7
8
Hinweis: Derzeit stehen nur PIN 6 (DRM0) und PIN 1 (DRM1/5) zur Verfügung;
weitere PIN-Funktionen befinden sich in der Entwicklung.
Ø Vorgehensweise für den DRM-Anschluss:
Die Vorgehensweise für den DRM-Anschluss entspricht der Vorgehensweise für den
BMS-Anschluss (Seite 30). Beachten Sie jedoch, dass die PIN-Belegung und die
Position der Anschlussstelle leicht unterschiedlich sind.
DRM-Anschluss: Dritter RJ45-Anschluss von rechts
DRM-/Zähleranschluss
Elektrische Anschlüsse
4 5 6 7 8
DRM4/8 +3.3V DRM0 Erde Erde
DRM
