Elektrische Anschlüsse

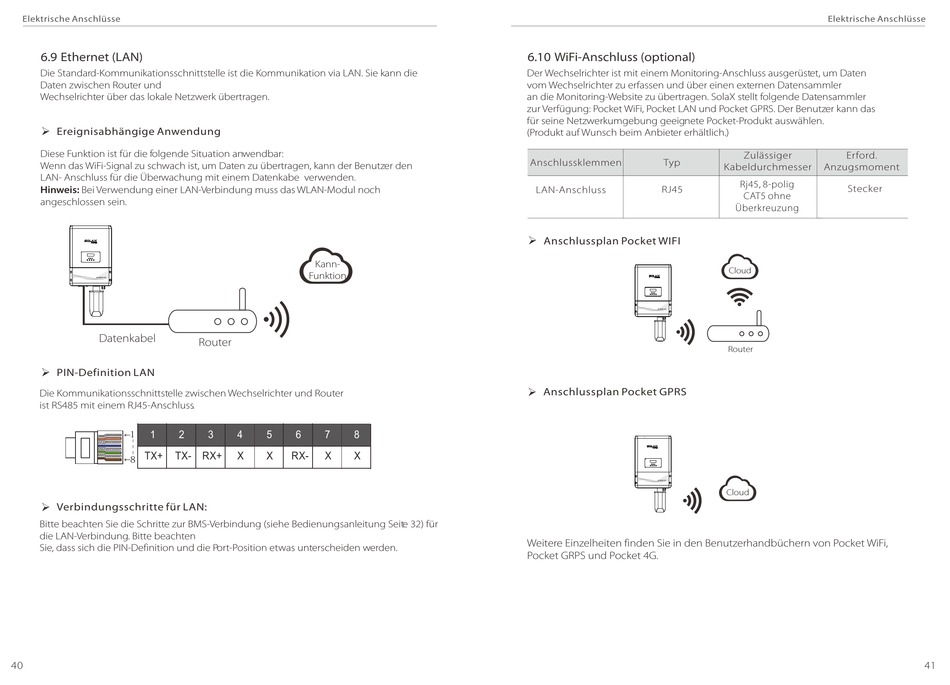

6.9 Ethernet (LAN)

Die Standard-Kommunikationsschnittstelle ist die Kommunikation via LAN. Sie kann die
Daten zwischen Router und
Wechselrichter über das lokale Netzwerk übertragen.
Ø
Ereignisabhängige Anwendung
Diese Funktion ist für die folgende Situation anwendbar:
Wenn das WiFi-Signal zu schwach ist, um Daten zu übertragen, kann der Benutzer den
LAN- Anschluss für die Überwachung mit einem Datenkabe verwenden.
Hinweis: Bei Verwendung einer LAN-Verbindung muss das WLAN-Modul noch
angeschlossen sein.
Datenkabel
Ø
PIN-Definition LAN
Die Kommunikationsschnittstelle zwischen Wechselrichter und Router
ist RS485 mit einem RJ45-Anschluss.
1
1 2
TX+ TX- RX+
8
Ø Verbindungsschritte für LAN:
Bitte beachten Sie die Schritte zur BMS-Verbindung (siehe Bedienungsanleitung Seite 32) für
die LAN-Verbindung. Bitte beachten
Sie, dass sich die PIN-Definition und die Port-Position etwas unterscheiden werden.
40
Kann-
Funktion
Router
3 4 5 6 7 8
X X RX- X X

6.10 WiFi-Anschluss (optional)

Der Wechselrichter ist mit einem Monitoring-Anschluss ausgerüstet, um Daten
vom Wechselrichter zu erfassen und über einen externen Datensammler
an die Monitoring-Website zu übertragen. SolaX stellt folgende Datensammler
zur Verfügung: Pocket WiFi, Pocket LAN und Pocket GPRS. Der Benutzer kann das
für seine Netzwerkumgebung geeignete Pocket-Produkt auswählen.
(Produkt auf Wunsch beim Anbieter erhältlich.)
Anschlussklemmen Typ
RJ45
LAN-Anschluss
Ø
Anschlussplan Pocket WIFI
Ø Anschlussplan Pocket GPRS
Weitere Einzelheiten finden Sie in den Benutzerhandbüchern von Pocket WiFi,
Pocket GRPS und Pocket 4G.
Elektrische Anschlüsse
Zulässiger Erford.
Kabeldurchmesser Anzugsmoment
Rj45, 8-polig
Stecker
CAT5 ohne
Überkreuzung
Cloud
Router
Cloud
41
