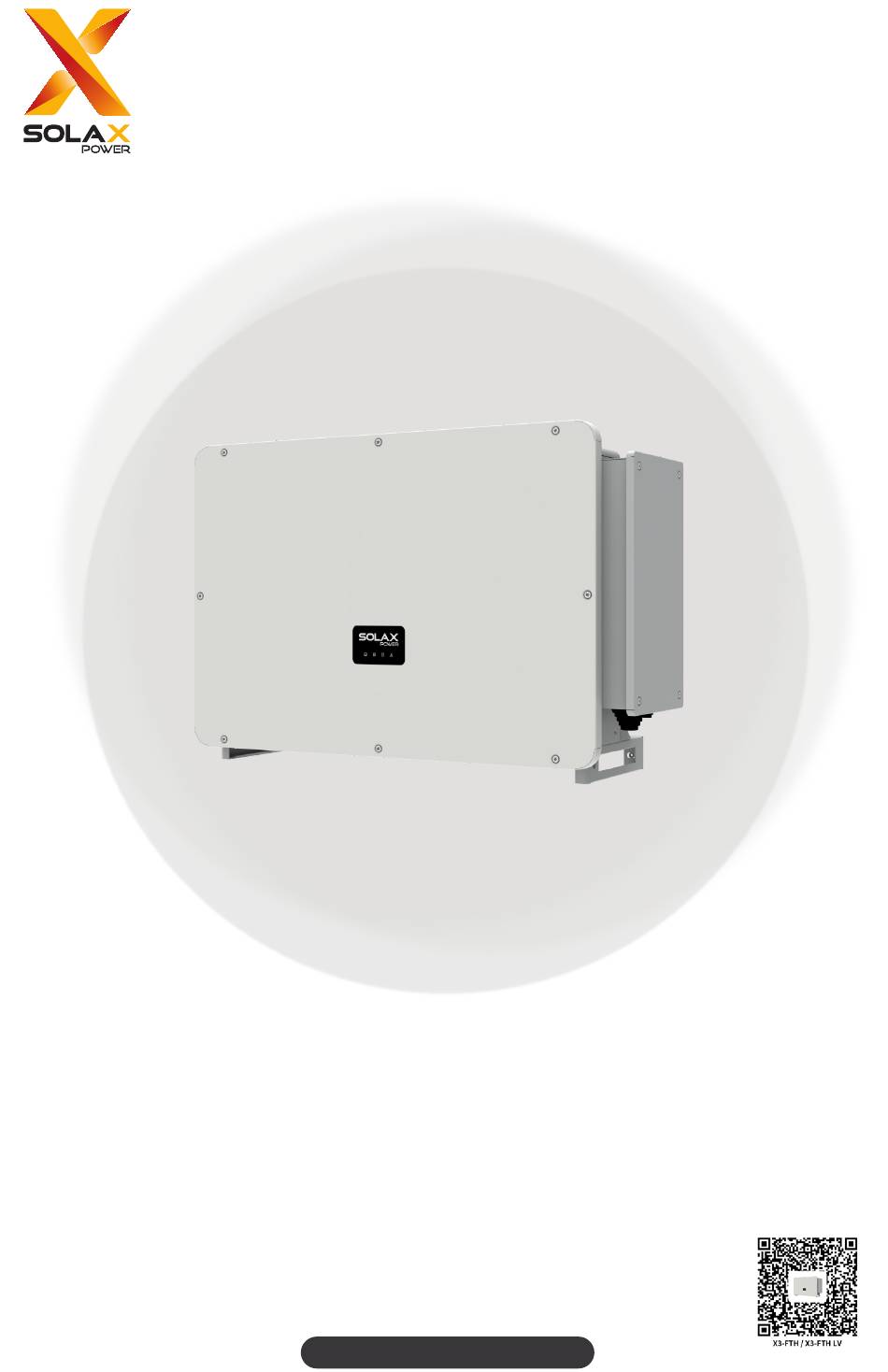

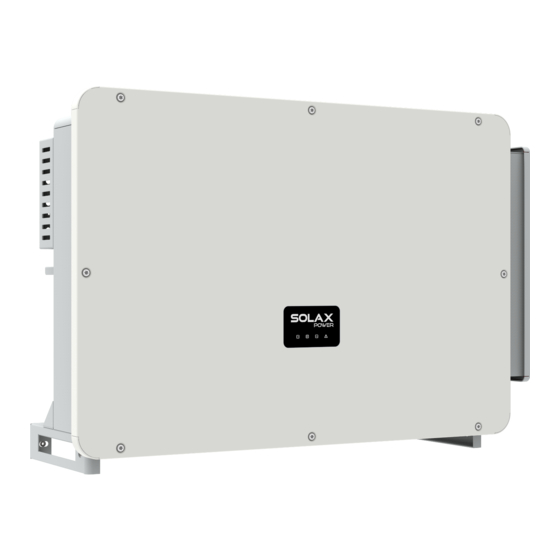

- Seite 1 X3-FORTH 40 kW-LV / 50 kW-LV / 60 kW-LV / 70 kW-LV / 75 kW / 80 kW / 100 kW / 110 kW / 120 kW / 125 kW / 136 kW-MV / 150 kW-MV Installationshandbuch Version 0.0 de.solaxpower.com eManual im QR-Code oder unter http://kb.solaxpower.com/...
- Seite 3 Stromnetz und Wechselrichter nicht mit dem von den PV-Erzeugern vor Ort Hausmüll getrennt ist. Hochspannungsgefahr. Berühren Sie keine stromführenden Teile für 5 Minuten nach der Trennung von den Stromquellen. Die CE-Konformitätserklärung finden Sie auf der folgenden Website: https://de.solaxpower.com/uploads/file/x3-forth-declaration-of-conformity.pdf...
- Seite 4 GEFAHR! Tödliche Gefahr durch Stromschlag durch den Wechselrichter • Betreiben Sie den Wechselrichter nur, wenn er technisch einwandfrei ist. Andernfalls besteht Stromschlag- oder Brandgefahr; • Öffnen Sie das Gehäuse auf keinen Fall ohne Genehmigung von SolaX. Eigenmächtiges Öffnen führt zum Verlust der Garantie und kann zu tödlichen Gefahren oder schweren Verletzungen durch Stromschlag führen.
- Seite 5 Packliste Positive PV-Steckverbinder Steckverbinder für & PV-Pin-Kontakte Wechselrichter die Kommunikation Halterung M10 × L40 Schrauben- Kombinationssatz Negative PV-Steckverbinder T30-Innensechskantschlüssel Dongle (optional) & PV-Pin-Kontakte Dokumente M8-Schraube Artikel Beschreibung Menge Wechselrichter 1 Stück Halterung 1 Stück Steckverbinder für die Kommunikation 1 Stück Positive PV-Steckverbinder 12 Paare für40-50 kW 18 Paare für 60-110 kW...
- Seite 6 Installationsort -25℃ -+60℃ IP66 0-100%RH Keine Keine direkte Keine Schneeverwehungen Sonneneinstrahlung Regenaussetzung Direkte In der Nähe der In der Nähe von Sonneneinstrahlung Antenne brennbaren Stoffen Regenaussetzung Schneelagerung...
- Seite 7 Installationsträger Sie müssen für die Abmessungen(B:985 × T:327.5 × H:660 mm) und das Gewicht des Wechselrichters geeignet Feuerbeständig sein. Wechselrichter Gewicht (kg) 80.5 kg 83 kg 87 kg Installationswinkel ≤5°...
- Seite 8 Installationsraum >60 cm >80 cm >80 cm >60 cm >100 cm >30 cm >30 cm >60 cm Einzelner Wechselrichter Mehrere Wechselrichter...
- Seite 9 Installationswerkzeuge Bohrhammer Multimeter Maßband Universalmesser Schrumpfschläuche Markierstift Kreuzschraubendreher Heißluftpistole Crimpzange für Crimpzange für Drahtschneider Abisolierzange RJ45 PV-Klemme Crimpzange Gummihammer Drehmomentschlüssel Wasserwaage Anti-Staub-Maske Schutzhandschuhe Sicherheitsstiefel Schutzbrille...
- Seite 10 Zusätzlich erforderliche Materialien Erforderliches Material Leiterquerschnitt Kabellänge Spezielles PV-Kabel, das der PV-Kabel 4-6 mm² ≤200 m 1500-V-Norm entspricht 70 mm² AC-Kable (40-125 kW) Fünfadriger Kupferdraht ≤200 m mm² Fünfadriger 70 mm² AC-Kable (40-125 kW) ≤200 m Aluminiumdraht mm² 70 mm² AC-Kable (136-150 kW) Vieradriger Kupferdraht ≤200 m...
- Seite 11 Mechanische Installation • Stativmontage 820 mm Ø12 Bohrer >1000 mm über dem Boden Reihenfolge: A: Halterung B:Schraube M10 × L40 32.0-36.8 N·m C: Unterlegscheibe Querschnitt D: Federscheibe E: Mutter M10 ODER Vier Installateure oder Hebevorrichtungen zum Anheben des Wechselrichters 7.0-8.5 N·m...
- Seite 12 • Wandmontage 820 mm Ø13 Bohrer Tiefe: >65 mm Reihenfolge: A: Schraube M10 × L80 B: Halterung C: Unterlegscheibe Bausatz M10 × L80 für Spreizdübel durch den Querschnitt D: Federscheibe E: Mutter M10 Kunden vorbereiten ODER Vier Installateure oder Hebevorrichtungen zum Anheben 32.0-36.8 N·m des Wechselrichters 7.0-8.5 N·m...
- Seite 13 Schutzerdungsanschluss 10 mm-20 mm 25 mm-40 mm 35-70 mm² Ø14 mm-20 mm Schrumpfschläuche 12 mm-22 mm 7.0-8.5 N·m...
- Seite 14 AC-Seite Anschluss 40 kW-70 kW / 75 kW-125 kW Wechselrichter ≤260 mm C+(2-3) mm ≤150 mm 70-240 mm² Kupferkabel ≤260 mm 136 kW-150 kW Wechselrichter C+(2-3) mm ≤150 mm A≤45 mm B=12.5 mm-15 mm 70-240 mm² Kupferkabel 40 kW-70 kW / 75 kW-125 kW Wechselrichter 136 kW-150 kW Wechselrichter 40 kW-70 kW / 75 kW-125 kW Wechselrichter 136 kW-150 kW Wechselrichter...
- Seite 15 40 kW-70 kW / 75 kW-125 kW Wechselrichter zum Beispiel Schneiden Sie die turmförmige Kabeldurchführung L≥32 mm entsprechend der tatsächlichen Demontieren Sie die M12-Mutter Kabelgröße ab. 25-30 N·m 40 kW-70 kW / 75 kW-125 kW Wechselrichter zum Beispiel L≥32 mm Ziehen Sie das PE-Kabel an, bevor Sie das L- und N-Kabel 25-30 N·m...
- Seite 16 DC-Seite Anschluss 4-6 mm2 Klick! Klick! Stellen Sie sicher, dass die Leerlaufspannung den Eingangsgrenzwert von 800 V (für 40 kW- * Verschließen Sie die nicht verwendeten PV-Klemmen mit 70 kW Wechselrichter) und 1100 V (für 75 kW- den Klemmenkappen. 150 kW Wechselrichter) nicht überschreitet. 120 kW, 125 kW, 136 kW und 150 kW Wechselrichter zum Beispiel Klick!
- Seite 17 Kommunikationsanschluss 20-25 mm 12-14 mm 0.5 mm² -0.75 mm² ENY0512 Nylonklemme für 0,5 mm² / 22 AWG Leiter; ENY7512 Nylonklemme für 0,75 mm² / 20 AWG Leiter Komponente: Entfernen Sie den wasserdichten Stecker je 1: Gehäuse; 2: Körper; 3: Dichtungsteil; 4: Mutter nach Bedarf.
- Seite 18 • Pin-Definition Funktion Definition Anmerkung RS485A IN+ RS485B IN- Inverter RS485 Vernetzung RS485 IN-GND RS485-1 oder Anschluss des RS485 OUT+ Datenloggers. RS485 OUT- RS485 OUT-GND RS485A METER RS485B METER Anschluss des RS485-Meter RS485-2 oder anderer Geräte V+5V COM_GND DRM1/5 DRM2/6 DRM3/7 Reserviert für DRM DRM4/8...
- Seite 19 Überwachungsanschluss PV10 PV12 PV14 PV16 PV18 PV20 PV22 PV24 PV11 PV13 PV15 PV17 PV19 PV21 PV23 Halten Sie „QR Code“ nach oben Das System einschalten • Überprüfung vor dem Einschalten 1) Das Gerät ist korrekt und sicher installiert; 2) Alle DC-Schutzschalter und AC-Schutzschalter sind ausgeschaltet; 3) Alle AC-Kabel sind korrekt und sicher angeschlossen;...
- Seite 20 LCD-Panel Leistung (kW) XXXXXX Down Enter • Im normalen Zustand werden die Informationen „Leistung“, „Heutige Energie“, „Gesamtenergie“ und „Status“ angezeigt. Sie können mit den Tasten zwischen den Informationen wechseln. • Im Fehlerzustand werden die Fehlermeldung und der Fehlercode angezeigt, bitte lesen Sie die entsprechenden Lösungen im Benutzerhandbuch.
- Seite 21 LED-Anzeiger Alarm- Kommunikationsanzeiger Anzeiger Netz- Anschlussanzeiger Anschlussanzeiger Status Definition Die Kommunikation des Wechselrichters ist normal. Kommunikationsanzeiger (Blau) Lange Zeit werden keine Kommunikationsdaten Blinken gesendet oder empfangen. Der Wechselrichter befindet sich im netzgekoppelten Zustand. Alarmanzeiger ein: Auf der DC-Seite des Wechselrichters treten Fehler auf. DC-Anschlussanzeiger Alarmanzeiger aus: Auf der DC-Seite des (Grün)
- Seite 22 Allgemeine Einstellung Sprache Status Einstellung Passwort > > Einstellung >Deutsch 0 0 0 0 EINST Datum & Uhrzeit > Y2023-M02-D22 H11:M35 Einstellen der Uhrzeit, des Datums und der Sprache des Systems Status Einstellung Sicherheit Passwort > Land > Einstellung 2 0 1 4 EINST >...
- Seite 23 Wi-Fi-Konfiguration App Store Google play SolaXCloud Scannen Sie den QR-Code, um die SolaXCloud-App herunterzuladen. Legen Sie ein neues Konto an und folgen Sie der Anleitung auf der SolaXCloud APP oder der App-Anleitung auf https://www.solaxcloud.com/, um die WiFi-Konfiguration einzustellen. * Hinweis: Konfigurieren Sie die Parameter des Wechselrichters wie Datum, Uhrzeit, Sicherheit, Einspeiselimit usw.
- Seite 24 Technische Daten • DC-Eingang von 40 kW-70 kW Wechselrichtern Modell X3-FTH-40K-LV X3-FTH-50K-LV X3-FTH-60K-LV X3-FTH-70K-LV Max. Eingangsleistung des PV-Arrays [kWp] Max. PV- Eingangsspannung Nominale Eingangsspannung Startup-Spannung [V] Anzahl von MPPT 180-650 180-650 180-650 180-650 Strings pro MPPT Max. Eingangsstrom pro MPPT [A] Isc Kurzschlussstrom des PV-Arrays pro MPPT [A]...
- Seite 25 • Systemdaten von 40 kW-70 kW Wechselrichtern Modell X3-FTH-40K-LV X3-FTH-50K-LV X3-FTH-60K-LV X3-FTH-70K-LV Max. Effizienz [%] 98.0 Schutzart IP66 Betrieblicher Umgebungstemperaturbereich -25 to +60 [°C] Max. Betriebshöhe [m] 4000 Relative Luftfeuchtigkeit [%] 0-100 Abmessungen (B × H × T) [mm] 985 × 660 × 327.5 Gewicht [kg] 80.5 kg 83 kg...
- Seite 26 • DC-Eingang von 75 kW-150 kW Wechselrichtern X3-FTH- X3-FTH- X3-FTH- X3-FTH- X3-FTH- X3-FTH- X3-FTH- X3-FTH- 136K- 150K- 75K(L) 80K(L) 100K(L) 110K(L) 120K(L) 125K(L) Modell MV(L) MV(L) X3-FTH- X3-FTH- X3-FTH- X3-FTH- X3-FTH- X3-FTH- X3-FTH- X3-FTH- 100K 110K 120K 125K 136K-MV 150K-MV Max.
- Seite 27 • Systemdaten von 75 kW-150 kW Wechselrichtern X3-FTH- X3-FTH- X3-FTH- X3-FTH- X3-FTH- X3-FTH- X3-FTH- X3-FTH- 136K- 150K- 75K(L) 80K(L) 100K(L) 110K(L) 120K(L) 125K(L) Modell MV(L) MV(L) X3-FTH- X3-FTH- X3-FTH- X3-FTH- X3-FTH- X3-FTH- X3-FTH- X3-FTH- 100K 110K 120K 125K 136K-MV 150K-MV Max.
- Seite 28 • Standard von 75 kW-150 kW Wechselrichtern X3-FTH- X3-FTH- X3-FTH- X3-FTH- X3-FTH- X3-FTH- X3-FTH- X3-FTH- 136K- 150K- 75K(L) 80K(L) 100K(L) 110K(L) 120K(L) 125K(L) Modell MV(L) MV(L) X3-FTH- X3-FTH- X3-FTH- X3-FTH- X3-FTH- X3-FTH- X3-FTH- X3-FTH- 100K 110K 120K 125K 136K-MV 150K-MV Sicherheit IEC/EN 62109-1;...
- Seite 29 Kontaktinformationen UNITED KINGDOM AUSTRALIA Unit C-D Riversdale House, Riversdale 21 Nicholas Dr, Dandenong South VIC 3175 Road, Atherstone, CV9 1FA +61 1300 476 529 +44 (0) 2476 586 998 service@solaxpower.com service.uk@solaxpower.com TURKEY GERMANY KIZILSARAY MAH. 76 SK. LATİF AYKUT Am Tullnaupark 8, 90402 Nürnberg, İŞMERKEZİ...
- Seite 31 Registrierungsformular für die Garantie Für Kunden (obligatorisch) Name Land Rufnummer E-Mail Adresse Staat Postleitzahl Produkt-Seriennummer Datum der Inbetriebnahme Name des Installationsunternehmens Name des Installateurs Elektriker-Lizenz-Nr. Für Installateure Modul (falls vorhanden) Modul-Marke Modulgröße (B) Anzahl der Strings Anzahl der Panels pro String Batterie (falls vorhanden) Batterie-Typ Marke...
