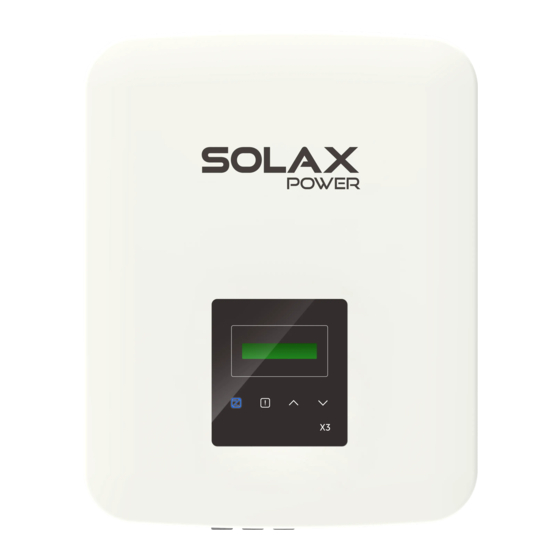

X3-MIC G2 Serie
Benutzerhandbuch
3 kW - 15 kW
Urheberrechtserklärung
Das Urheberrecht an diesem Handbuch liegt bei SolaX Power Network Technology (Zhejiang) Co., Ltd.
Unternehmen und Einzelpersonen dürfen es nicht plagiieren, teilweise oder vollständig kopieren
(einschließlich Software usw.), und seine Vervielfältigung oder Verbreitung in irgendeiner Form oder mit
irgendwelchen Mitteln ist nicht gestattet. Alle Rechte vorbehalten. SolaX Power Network Technology
(Zhejiang) Co., Ltd. behält sich das Recht der endgültigen Auslegung vor.
614.00608.04
DE
