Gerät trennen
Bei der Lieferung sind die zwei Hälften des Topvex-Geräts miteinander verbunden, können aber zum
leichteren Transport an den Aufstellungsort bei Bedarf getrennt werden.

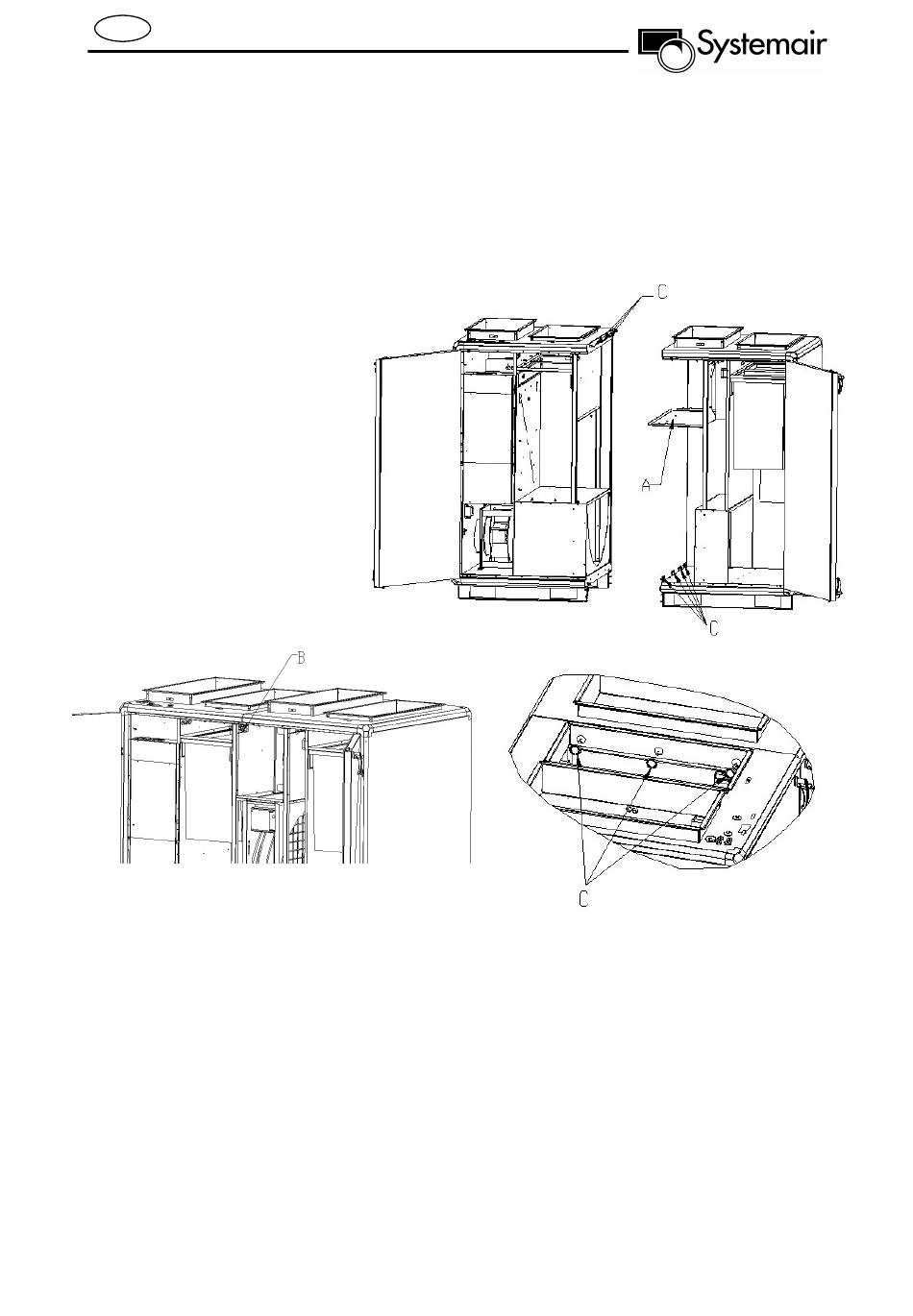

So trennen Sie die Einheit:
Bauen Sie den Wärmetauscher (siehe Seite 15), den Abluftventilator und den Abluftfilter aus.
A. Nehmen Sie die Platte heraus.
B. Trennen Sie die Kabelstecker.
C. Bauen Sie die 7 Schrauben M10 aus, mit denen
die zwei Gerätehälften verbunden sind.
Zum Verbinden der Hälften gehen Sie in umgekehrter Reihenfolge vor.
Die Abbildung zeigt ein Gerät in Links-Ausführung.
Wichtig!
Beim Wiederverbinden der Hälften auf richtigen Anschluss achten - siehe Aufkleber mit
Kabelkennungen auf der Kabeldurchführungsseite.

Wasserleitungen

Wasseranschluss

Das Wasserregister verfügt über zwei Rohre (siehe Abb. 1, 2 und 3) mit sechskantigen
Innengewindeanschlüssen. Um die Rohre sitzen mit dem Gerät verbundene Schellenringe (zur
Verstärkung).
Achtung! Beim Anschluss der Wasserleitungen aufpassen, dass das Wasserregister nicht
beschädigt wird. Verwenden Sie zum Anzug der Verbindung zwei
Schraubenschlüssel (zum Anzug und Gegenhalten).
