Dold VARIMETER IMD RN 5897/320 Bedienungsanleitung
Isolationswächter
Überwachungstechnik
VARIMETER IMD
Isolationswächter
RN 5897/320
RN 5897/320

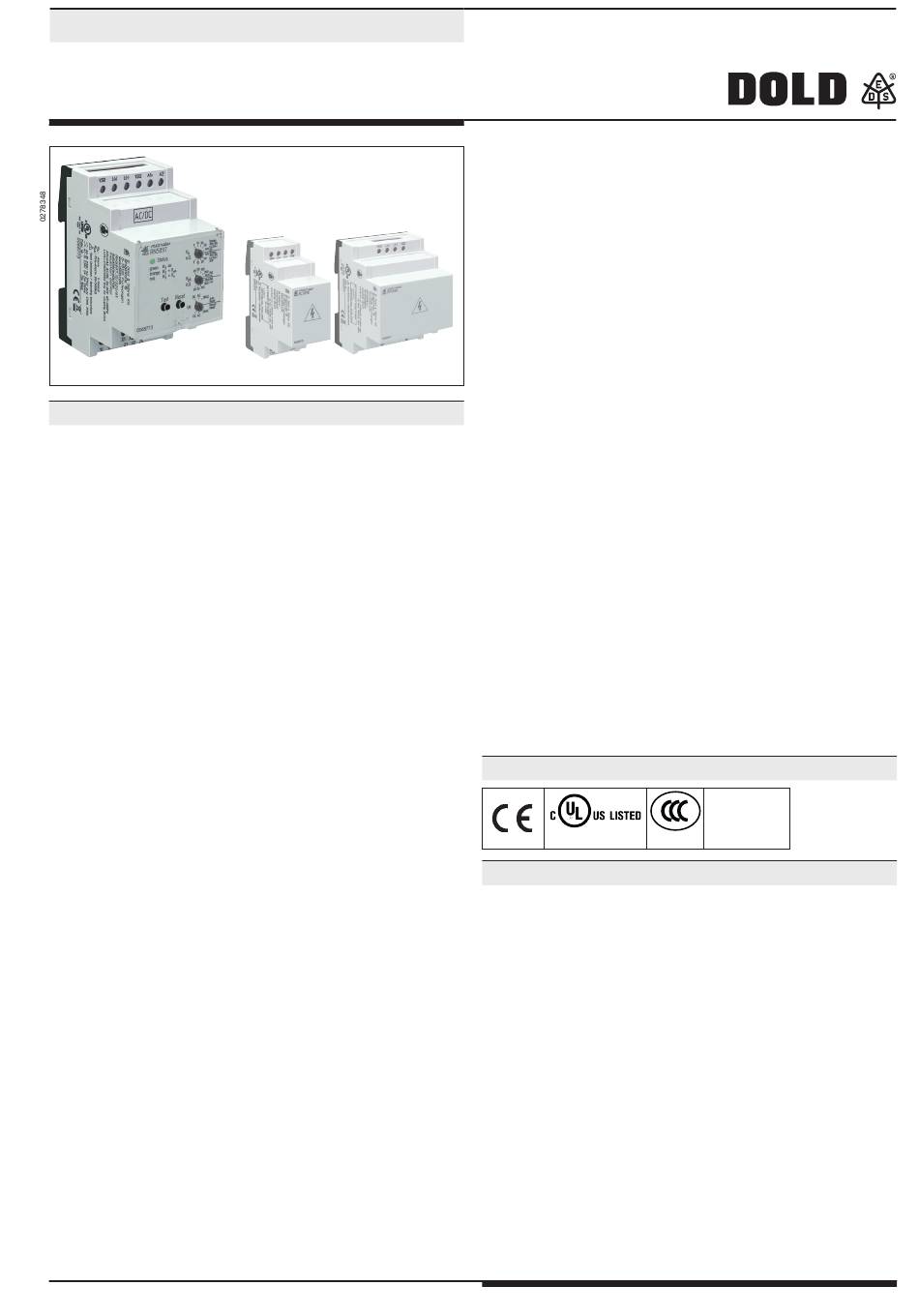

Produktbeschreibung

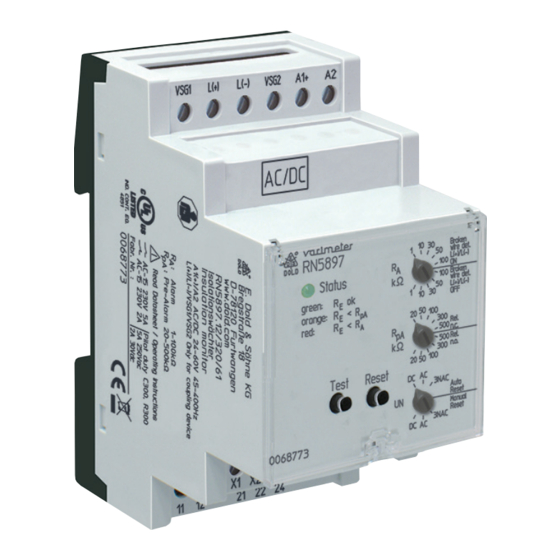

Der Isolationswächter RN 5897/320 der VARIMETER IMD Familie ist eine
normkonforme Lösung zur optimalen und zeitgemäßen Isolationsüberwachung
moderner IT-Systeme. Dabei ist das Gerät flexibel in AC-, DC- sowie
gemischten AC-/DC-Netzen einsetzbar. Haupteinsatzbereiche sind
ungeerdete DC-Ladestationen für Elektrofahrzeuge mit Netzspannungen
bis DC 1000 V, die einen erweiterten Betriebstemperaturbereich benötigen.
Der Anschluss an das zu überwachende IT-Netz muss dabei über eines der
Vorschaltgeräte erfolgen. Die Geräteparametrierung und die Einstellung der
Ansprechwerte erfolgt einfach und bedienerfreundlich über drei Drehschalter
auf der Gerätefront. Über eine mehrfarbige Gerätestatus-LED werden die
Betriebszustände anwenderfreundlich visualisiert. Durch eine plombierbare
Klarsichtabdeckung kann das Gerät gegen unerwünschte Manipulationen
geschützt werden.
Alle Angaben in dieser Liste entsprechen dem technischen Stand zum Zeitpunkt der Ausgabe.
Technische Verbesserungen und Änderungen behalten wir uns jederzeit vor.
Vorschaltgeräte
RL 5898
RP 5898
Ihre Vorteile
• Für DC-Ladestationen für Elektrofahrzeuge nach IEC/EN 61851-23
geeignet
• Isolationsüberwachung nach IEC/EN 61557-8
• Anschluss eines externen Vorschaltgerätes RL 5898
für Nennspannungen bis AC 400 V / DC 500 V bzw.
RP 5898 für Nennspannungen bis AC 690 V / DC 1000 V
• Erweiteter Betriebstemperaturbereich von - 40 ... + 70 °C
• Sehr schnelle Reaktionszeit ≤ 1 s
• Optimierte Isolationswiderstandsmessung auch bei Netzspannungs-
schwankungen (durch Auswertung der Netzspannung)
• Selbsttest nach jeder vollen Betriebsstunde
• Vorbeugender Brand- und Anlagenschutz
• Erkennung von symmetrischen und unsymmetrischen Isolationsfehlern
• Universell einsetzbar in ungeerdeten AC-, DC-, AC/DC-Netzen
• Einfache Einstellung der Ansprechwerte und Einstellparameter mittels
Drehschalter
• Für Netzableitkapazitäten bis 5 µF
• Überwachung auch bei spannungslosem Netz
• Messkreisüberwachung L1(+)/L2(-) auf Drahtbruch (abschaltbar)
• Schutzleiteranschlussüberwachung PE1/PE2 auf Drahtbruch
(nicht abschaltbar)
Merkmale
• 2 voneinander getrennt einstellbare Ansprechschwellen
(z.B. für Pre-Alarm und Alarm nutzbar)
• Einstellbereich 1. Ansprechwert (Pre-Alarm): 20 kΩ ... 500 kΩ
• Einstellbereich 2. Ansprechwert (Alarm): 1 kΩ ... 100 kΩ
• Je 1 Wechsler für Isolationsfehler-Pre-Alarm und Isolationsfehler-Alarm
• Arbeits- oder Ruhestromprinzip für Melderelais einstellbar
• Mit mehrfarbiger Gerätestatus-LED zur Anzeige des Betriebszustandes
• Automatischer und manueller Geräteselbsttest
• Alarmspeicherung wählbar
• Manipulationsschutz durch plombierbare Klarsichtabdeckung
• Externer Steuereingang für kombinierte Test-/Reset-Taste
mit zusätzlichem Stop der Messfunktion
• 3 Weitspannungsbereiche für die Hilfsspannung
• Zusätzliches Vorschaltgerät erforderlich
• Baubreite 52,5 mm
Zulassungen und Kennzeichen
Canada / USA
A025518
Anwendungen
Isolationsüberwachung von:
• Ungeerdeten AC-, DC-, AC/DC-Netzen
• DC-Ladestationen für Elektrofahrzeuge
• USV-Anlagen
• Netzen mit Frequenzumrichtern
• Batterienetzen
• Netzen mit Gleichstromantrieben
• Hybrid- und Batteriefahrzeugen
• Mobilen Stromerzeugern
1
1)
AC/DC
nur RN 5897
1)
16.03.20 de / 208A
