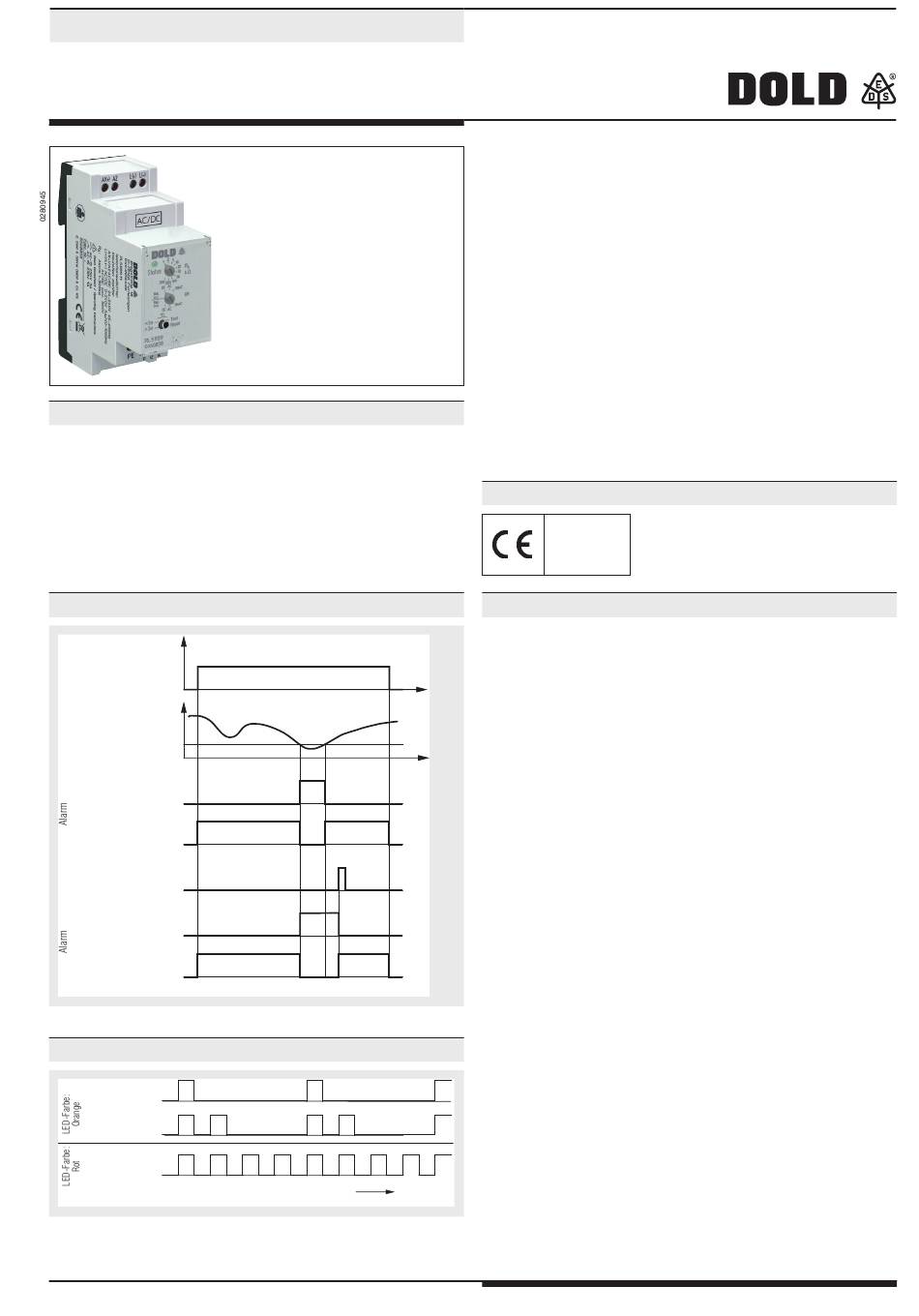

Überwachungstechnik
VARIMETER IMD
Isolationswächter
RL 5889
Produktbeschreibung
Der Isolationswächter RL 5889 der VARIMETER IMD Familie ist eine
Lösung zur optimalen Isolationsüberwachung moderner IT-Systeme.
Dabei ist das Gerät flexibel in AC-, DC- sowie gemischten AC-/DC-
Netzen einsetzbar. Die Geräteparametrierung und die Einstellung
des Ansprechwertes erfolgt einfach und bedienerfreundlich über zwei
Drehschalter auf der Gerätefront. Über eine mehrfarbige Gerätestatus-
LED werden die Betriebszustände anwenderfreundlich visualisiert.
Durch eine plombierbare Klarsichtabdeckung kann das Gerät gegen
unerwünschte Manipulationen geschützt werden.
Funktionsdiagramm
U H
R
E
Erdschluß
R
A
Hystereseverhalten
11-14
Arbeitsstromprinzip
11-12
11-14
Ruhestromprinzip
11-12
Speicherverhalten
Reset
11-14
Arbeitsstromprinzip
11-12
11-14
Ruhestromprinzip
11-12
Blinkcodes der Status LED
Selbsttest
Erweiterter
Test
Interner
Gerätefehler
Alle Angaben in dieser Liste entsprechen dem technischen Stand zum Zeitpunkt der Ausgabe.
Technische Verbesserungen und Änderungen behalten wir uns jederzeit vor.
Ihre Vorteile
• Vorbeugender Brand- und Anlagenschutz
• Erkennung von symmetrischen und unsymmetrischen Isolationsfehlern
• Universell einsetzbar in ungeerdeten AC-, DC-, AC/DC-Netzen
bis max. 300 V
• Für Netzableitkapazitäten bis 30 µF
• Überwachung auch bei spannungslosem Netz
Merkmale
• Isolationsüberwachung nach IEC/EN 61557-8
• Einstellbare Ansprechschwelle, Einstellbereich: 1 kΩ ... 300 kΩ
• 1 Wechsler für Isolationsfehler-Alarm
• Arbeits- oder Ruhestromprinzip für Melderelais einstellbar
• Mit mehrfarbiger Gerätestatus-LED zur Anzeige des Betriebszustandes
• Automatischer und manueller Geräteselbsttest
• Speicher- oder Hystereseverhalten wählbar (programmierbar über
Steuereingang)
• Manipulationsschutz durch plombierbare Klarsichtabdeckung
• Steuereingang für externe Test-/Reset-Taste
• 2 Weitspannungsbereiche für die Hilfsspannung
• Baubreite 35 mm
Zulassungen und Kennzeichen
Anwendungen
Isolationsüberwachung von:
• Ungeerdeten AC-, DC-, AC/DC-Netzen
• USV-Anlagen
• Netzen mit Frequenzumrichtern
• Batterienetzen
t
• Netzen mit Gleichstromantrieben
• Hybrid- und Batteriefahrzeugen
t
M12232
t
M12235
1
Original
AC/DC
10.11.23 de / 800A
