Dold DIA 48 EW - z Installation Und Bedienung

K1
K2
A
B
P

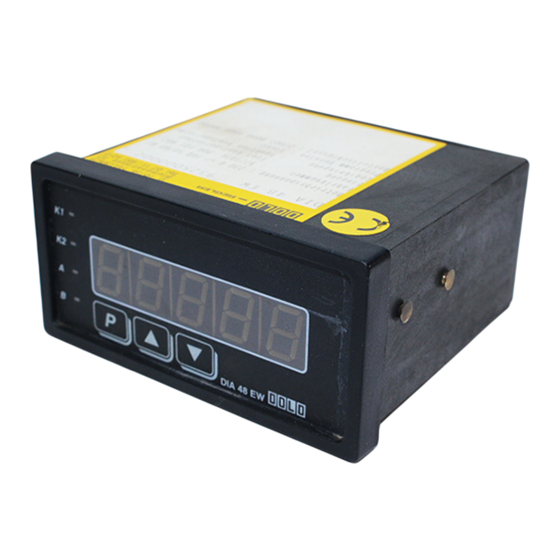

DIA 48 EW
Installation und Bedienung des Geräts
Bedien- und Anzeigeelemente
Anzeige Digit 0: Einheitenkürzel:
Anzeigen Digit 1 - 4: im Betriebsmodus:
im Eingabemodus:
Einsprung in Eingabe- und Bedienerebene, Bestätigungstaste, Durchtasten der Parameter in einer Ebene
Code-, Parameterwert vergrößern
Code-, Parameterwert verkleinern
LED leuchtet bei aktivem Ausgang K 1
blinkende LED signalisiert Entriegelungsmöglichkeit bei verriegeltem Ausgang K 1
LED leuchtet bei aktivem Ausgang K 2
blinkende LED signalisiert Entriegelungsmöglichkeit bei verriegeltem Ausgang K 2
LED leuchtet bei aktivem Logikausgang
blinkende LED signalisiert Entriegelungsmöglichkeit bei verriegeltem Logikausgang
LED leuchtet bei aktiviertem Logikeingang
Blinkende Anzeigeelemente
Die blinkenden Anzeigeelemente K 1, K 2 und A signalisieren die Entriegelungsmöglichkeit des entsprechenden Ausganges
im verriegelten Zustand:
Entriegelungsmöglichkeit Grenzwert mit Verriegelung, Öffner
Entriegelungsmöglichkeit Grenzwert mit Verriegelung, Schließer
Gerätefunktionen
−
Digitale Fernanzeige
−
Grenzwertgeber
−
Minimal- / Maximal- bzw. Schleppzeigeranzeige
Sicherheitshinweise
Bitte lesen Sie die Sicherheitshinweise aufmerksam und beachten Sie die aufgeführten Punkte! Es geht um die Si-
cherheit von Personen und Einrichtungen!
Das Gerät ist vorwiegend für die Temperaturmessung konzipiert. Es kann aber auch für sonstige langsam veränder-
liche physikalische Größen verwendet werden, bei denen zwei Messungen pro Sekunde für die exakte Funktion aus-
reichen. Die logischen Zusammenhänge der Temperaturmessung sind dann auf die entsprechenden Größen zu über-
tragen. Durch unsachgemäße und zweckentfremdete Anwendung, Installation, Konfiguration oder Bedienung in einer
Einrichtung kann erheblicher Personen- und Sachschaden verursacht werden!
Wichtig! Das Gerät ist kein Sicherheitstemperaturbegrenzer gemäß VDE 0631!
Das Gerät darf nicht im Ex-Bereich installiert werden! Werden Prozessgrößen aus dem Ex-Bereich mit dem außer-
halb des Ex-Bereiches installierten Geräts verarbeitet, so müssen sämtliche Zuleitungen des Geräts, die in den Ex-
Bereich führen, über Sicherheitsbarrieren geführt werden!
Der einwandfreie und sichere Betrieb des Geräts setzt voraus, dass dieses sorgfältig transportiert, gelagert, fachgerecht mon-
tiert und installiert wird.
Dieses Gerät darf nur von qualifizierten Personen installiert, konfiguriert, parametriert und in Betrieb genommen werden, die
mit der Installation, Inbetriebnahme und Instandhaltung vergleichbarer Geräte sowie der Einrichtung, in welcher das Gerät
zum Einsatz kommt, vertraut sind und über mess-, steuer- und regelungstechnische Kenntnisse verfügen.
Das Bedienpersonal der Anlage, in welcher das Gerät zum Einsatz kommt, muss von qualifizierten Personen in die Bedie-
nung des Geräts eingewiesen werden.
Beachten Sie
−
Den Inhalt dieser Anleitung zur Installation und Bedienung des Geräts, insbesondere die Installationshinweise, die Inbe-
triebnahme, die fett gedruckten Hinweise und die Anpassung des Geräts an die Einrichtung
−
Die auf dem Gerät angebrachten Sicherheitsvorschriften
−
Die einschlägigen Sicherheitsvorschriften für die Einrichtung und den Betrieb von elektrischen Anlagen
−
Diese Anleitung für spätere Anwendungen aufbewahren
Die in dieser Anleitung genannten Verordnungen gelten in allen EU-Ländern. Beim Einsatz in einem Land außerhalb der EU
sind die einschlägigen nationalen Regeln zu beachten.
Dieses Gerät ist gemäß DIN EN 61010 Teil 1 "Schutzmaßnahmen für elektronische Messgeräte" gefertigt und geprüft und hat
das Haus in sicherheits- und betriebstechnisch einwandfreiem Zustand verlassen.
Bestellschlüssel (Geräteidentifikation)
Z Z 0 0
Eingang analog:
konfigurierbar:
Pt 100,
Thermoelement,
Normsignal Z
Meßbereich:
konfigurierbar Z
Eingang digital:
konfigurierbar 1
Ausgang K 1 - K 2:
kein Ausgang 0
Relais 1
Logikausgang 2
Logikausgang:
kein Logikausgang 0
Logikausgang 2
Typenschild
Bei technischen Anfragen sind
folgende Angaben wichtig
Gerätetyp
Artikelnummer
Fabriknummer
Programmversion
DOLD GmbH
Blumenstraße 33
70736 Fellbach
Telefon 0711/95152-0
Telefax 0711/95152-19
info@dold-regler.de
www.dold-regler.de
DIA 48 EW -
Z
ab Programmversion 117K0
mit konfigurierbarem Eingang
Z: Pt 100,
Thermoelement,
Normsignal
als digitale Fernanzeige
als Grenzwertgeber
zeigt Einheit bei einheitenbehafteten Parametern, Mastergrenzwert und
Istwert an
Istwertanzeige / Mastergrenzwertanzeige (je nach Konfiguration)
abwechselnd Parameterwert / Parameteranzeige
LED blinkend (Taktverhältnis LED on/OFF = ca. 1/5)
LED blinkend (Taktverhältnis LED on/OFF = ca. 5/1)
1 0 0 0
Betriebsspannung:
230 V AC
115 V AC
48 V AC
24 V AC
24 V DC
Ausgang analog:
kein Analogausgang
0/1 V; 0,2/1 V konfig.
0/2 V; 0,4/2 V konfig.
0/5 V; 1/5 V konfig.
0/20 mA; 4/20 mA konf. 4
0/10 V; 2/10 V konfig.
DIA 48 EW - Z XXXXXXXXXX
Betriebsspannung: XXX V +/-10%
Schaltleistung: 500 VA bei 230 V AC
Fabriknummer: XXXXXX PXXFXXHXX
Eingang: konfigurierbar
Ausgänge: Relaisausgänge
Logikausgänge
Programmversion: XXXXX
Bestellschlüssel: XXXXX.XXXX.XXXX
Montageort und Einbau des Geräts
Montageort
Der Montageort muss erschütterungsfrei sein. Das Gerät darf nicht in der Nähe von Motoren, Transformatoren, Schützen und
anderen induktiven Verbrauchern eingebaut werden. Die Umgebungstemperatur darf am Einbauort 0...50° C bei einer relati-
ven Feuchte von ≤ 75% (ohne Betauung) betragen. Aggressive Gase und Dämpfe können das Gerät rasch zerstören.
Einbau
−
Das Gerät von vorn in den Schalttafelausschnitt einsetzen
−
Von der Schalttafelrückseite her die Befestigungselemente in die seitlichen Laschen des Gehäuses einhängen
−
Dabei müssen die flachen Seiten der Befestigungselemente am Gehäuse anliegen
−
Die Befestigungselemente gegen die Schalttafelrückseite mit einem Schraubendreher gleichmäßig festspannen
−
Die Einbaulage ist beliebig.
Bitte beachten Sie:
Keine Gewalt anwenden !
Installationshinweise
Bitte lesen Sie die Installationshinweise aufmerksam und beachten Sie sämtliche aufgeführten Punkte bei der Installation des
Geräts. Bei Missachtung dieser Installationshinweise kann es zu Funktionsstörungen kommen, oder es werden unter Um-
ständen die geforderten EMV-Richtlinien nicht eingehalten, und es ist keine CE-Konformität mehr gegeben.
Vergewissern Sie sich vor dem Anschluss und der Inbetriebnahme des Geräts, dass die Betriebsspannung und die geforder-
ten Betriebsspannungsverhältnisse des Geräts mit denen vor Ort übereinstimmen (siehe Typenschild und technische Daten).
Treffen Sie wenn nötig entsprechende Maßnahmen.
Vergewissern Sie sich, dass die Steuer- und Lastspannung vor Ort abgeschaltet und gegen Wiederein-
schalten gesichert ist, während Sie das Gerät installieren. Die elektrischen Anschlüsse sind entspre-
chend dem Anschlussplan und den einschlägigen, nationalen Vorschriften vorzunehmen. Verwenden
!
Sie Aderendhülsen bei Verdrahtung mit flexiblem Schaltdraht. Verlegen Sie die Zuleitungen zum Gerät
so, dass sie unter allen Bedingungen frei von Zugbelastungen sind und unter keinen Umständen ab-
scher- oder quetschgefährdet sind.
Für die Fühlerleitungen und für die Signalleitungen müssen abgeschirmte Kabel verwendet werden, für Thermoelmente ab-
geschirmte Ausgleichsleitungen. Die Fühlerleitungen und die Signalleitungen müssen räumlich getrennt von Last- und Steuer-
leitungen (Starkstromleitungen) verlegt werden.
Ausgleichsleitungen für Thermoelemente dürfen nicht mit normalen Klemmen zwischengeklemmt werden, da sonst zusätzli-
che Thermoelemente entstehen, die das Messergebnis verfälschen können!
Verbinden Sie den Schirm der Fühlerleitungen und der Steuerleitungen möglichst nahe am Gerät mit der Einbautafel und le-
gen Sie eine Leitung mit mindestens 1,5 mm
Vom Gerät geschaltete induktive Verbraucher wie Schütze, Ventile, Motoren, Transformatoren etc. sowie im selben Schalt-
schrank bzw. in der selben Anlage installierte induktive Verbraucher sind mit gerätespezifischen Entstörmitteln zu entstören!!
Die Last- und Steuerkreise der Relais des Geräts müssen gegen Überstrom abgesichert werden.
Das Gerät ist an einer separaten Netzzuleitung zu betreiben. Von den Netzanschlussklemmen des Geräts dürfen keine weite-
ren Stromkreise (Schütze, Magnetventile, Motoren) direkt angeschlossen werden, sondern sind separat zu verdrahten (keine
Brücke von den Netzanschlussklemmen des Geräts auf die Relaisausgänge des Geräts).
Diese Anleitung enthält nicht alle Hinweise auf zu beachtende Vorschriften, Normen etc., die beim Arbeiten mit dem Gerät in
Verbindung mit Anlagen zu beachten und zu befolgen sind. Diese Vorschriften, Normen etc. sind vom Betreiber des Geräts
anwendungsspezifisch zusammenzustellen und zu beachten.
Klemmenanschlussplan (je nach Ausführung)
Logikausgang
(SSR)
typ. 0/10 V DC
max. 10 mA
+
-
+
-
(z.B. 24 V DC)
(+)
Betriebsspannung
(-)
z. B. 230 V AC, 50/60 Hz
Verdrahtungsplan (Verdrahtungsbeispiel)
Zur effektiven Ableitung von Störungen müssen Sie den Schirm der Fühler- und Signalleitungen geräteseitig auf PE legen.
1
4
5
7
8
L
N
PE
0
Inbetriebnahme und Anpassung des Geräts
1
2
Das Gerät wird auf eine Anwendung vorkonfiguriert ausgeliefert (nach Kundenwunsch oder in Standardausführung), so dass
3
nach dem Einschalten eine Gerätefunktion vorhanden ist. Die Standardvorkonfiguration passt in den wenigsten Fällen auf die
gegebenen Anforderungen, d.h. das Gerät muss auf die Anlage, in der es zum Einsatz kommt, angepasst werden.
5
Einschalten
Überprüfen Sie die Verdrahtung noch einmal sorgfältig! Eine falsche Verdrahtung des Geräts kann zu
schweren Schäden an Gerät und Anlage führen! Achten Sie darauf, dass beim ersten Einschalten des
!
Geräts die Lastspannung der Anlage ausgeschaltet ist, da das Gerät noch nicht auf die Anlage ange-
passt ist und unter Umständen Fehlfunktionen auslösen kann.
Gerätetyp
Schalten Sie nun die Betriebsspannung des Geräts ein.
Artikelnummer
gemäß Bestellung
Leitungsanpassung bzw. Nullpunktkorrektur
Beim Betrieb des Geräts mit einem Widerstandsthermometer in Zweileitertechnik macht sich der Leitungswiderstand sowie
eine Sicherheitsbarriere durch einen konstanten Temperaturmessfehler bemerkbar. Dieser Temperaturmessfehler kann in
der Bereichsgrenzeneinstellebene (Code 955) mit dem Parameter "Corr" korrigiert werden. Weiterhin kann mit diesem Para-
gemäß Bestellung
meter die Temperaturdifferenz zwischen der Temperatur des Messpunkts, des Temperaturfühlers, des Geräts und der Tem-
peratur des Prozesses ausgeglichen werden.
Mastergrenzwert K 1 ("SEt.X") einstellen
Je nach Konfiguration des Parameters "Cod.u" in der Bereichsgrenzeneinstellebene (Code 955) können Sie Ihren Master-
grenzwert K 1 ("SEt.X") in der Bedienerebene oder in der Grenzwerteingabeebene (Code 925) einstellen.
2
Querschnitt von diesem Punkt zur PE-Sammelschiene.
Relaisausgang (je nach Ausführung) Achtung: Die Klemmen + und die Klemmen - sind
für jeden Eingang bzw. Ausgang getrennt zu führen!
(kein gemeinsames Potential).
A
5
K 1
Widerstands-
4
thermometer
4,7 nF 250 V AC
3-Leiter
C
2
K 2
1 1
2
3
4
5
6
7
8 -
9 +
B
2 10 +
1 11 -
A
5
K 1
4
2 C
K 2
1
1
2
3
4
RC-Glied nach
5
Herstellerangaben
6
7
Steuer-
schütz 8
9
B
2 10
1
11
Betriebsspannung
Kabelkanal für
Spannungsversorgung,
Sich.
Lastleitungen,
Steuerleitungen
mind. 1,5 mm 2
Widerstands- Thermo- Normsignal
thermometer element
2-Leiter
1
+
2 2
- -
3 3 3
- 3
Strom I
Spg. U
4
+
5
+
Logikeingang
(Kontaktspannung ca. 5 V DC)
Logikausgang (SSR)
typ. 0/10 V DC, max. 10 mA
U/I-Ausgang (Option)
Umax.: 10 V DC
Imax.: 20 mA
getrennter Kabelkanal für
Meß- und Signalleitungen
+
Thermoelement
-
Logikeingang
-
Logikausgang
+
+
U/I-Ausgang
-
